进口ZJHN型气动薄膜双座调节阀采用双向结构,阀体结构紧凑,流体通道呈S流线型,压降损失小流通量大,可调范围广,流量特性精度高。由于在阀芯的顶部及底部进行了导向,具有抗震耐磨的特点。调节阀配用多弹簧式薄膜执行机构,具有结构小输出力大,更适用于要求稳定性好,高可靠性、高压、高压差及流体介质中含淤浆易堵的工艺条件状况下的良好控制。
进口ZJHN型气动薄膜双座调节阀采用双向结构,阀体结构紧凑,流体通道呈S流线型,压降损失小流通量大,可调范围广,流量特性精度高。由于在阀芯的顶部及底部进行了导向,具有抗震耐磨的特点。调节阀配用多弹簧式薄膜执行机构,具有结构小输出力大,更适用于要求稳定性好,高可靠性、高压、高压差及流体介质中含淤浆易堵的工艺条件状况下的良好控制。

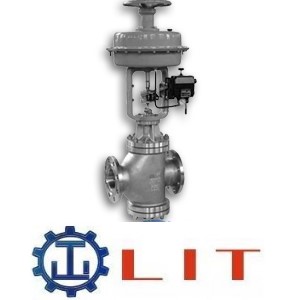

进口精小型气动双座调节阀
品牌:德国力特LIT
德国力特LIT进口精小型气动双座调节阀的选型参数表
产品名称 |
进口精小型气动双座调节阀 |
品牌 |
德国力特LIT |
口径 |
DN20-DN450 |
阀体材质 |
铸钢、碳钢、不锈钢 |
压力 |
1.0Mpa-10Mpa |
阀芯特性 |
双座柱塞型阀芯 |
温度 |
-60℃~560℃ |
法兰端面距 |
GB12221-89 |
连接方式 |
法兰连接 |
型式 |
多弹簧式薄膜执行机构 |
适用介质 |
水、蒸汽、油品等 |
阀作用 |
正作用,反作用 |
法兰标准 |
GB/T9113-2010;JB/T79.1-94;JB/T79.2-94;HG/T20592-2009;ANSI;JIS;DIN |
||
获得认证 |
TUV,ISO, SIL,ASTM, ASME,CE, ABS等 |
进口型气动薄膜双座调节阀采用双向结构,阀体结构紧凑,流体通道呈S流线型,压降损失小流通量大,可调范围广,流量特性精度高。由于在阀芯的顶部及底部进行了导向,具有抗震耐磨的特点。调节阀配用多弹簧式薄膜执行机构,具有结构小输出力大,更适用于要求稳定性好,高可靠性、高压、高压差及流体介质中含淤浆易堵的工艺条件状况下的良好控制。
调节阀又名控制阀,通过接受调节控制单元输出的控制信号,借助动力操作去改变流体流量。调节阀一般由执行机构和阀门组成。按配执行机构使用的动力可分为:气动调节阀,电动调节阀,液动调节阀,自力式调节阀;按功能和特性分为:线性特性,等百分比特性,抛物线特性;按行程特点可分为:直行程,角行程。调节阀的阀体种类很多,常用的阀体种类有直通单座、直通双座、角形、隔膜、小流量、三通、偏心旋转、蝶形、套筒式。调节阀适用于空气、水、蒸汽、各种腐蚀性介质、泥浆、油品等介质。
进口精小型气动双座调节阀参数: |
一、阀体参数:
公称通径:DN20-DN450
公称压力:1.0Mpa-10Mpa
适用温度:-60℃~560℃
连接方式:法兰连接
适用介质:水、蒸汽、油品等
阀体材质:铸钢、碳钢、不锈钢
阀芯特性:双座柱塞型阀芯
结构形式:压力平衡式标准型;低温型;散热型;波纹管密封型
法兰端面距:GB12221-89
法兰标准:GB/T9113-2010;JB/T79.1-94;JB/T79.2-94;HG/T20592-2009;ANSI;JIS;DIN
二、执行机构:
型式:多弹簧式薄膜执行机构
阀作用:正作用,反作用
膜片材料:丁腈橡胶夹增强涤纶织物
供气压力:0.14KPa-0.4KPa
信号接口:内螺纹M16×1.5
弹簧量程:20KPa-100KPa;40KPa-200KPa;80KPa-240KPa
配套附件(根据要求配置):定位器,空气过滤减压阀,手轮机构,限位开关,电磁阀,阀位传送器,继动器,保位阀,其他
三、性能参数:
可调范围:50:1
回差:小于全行程的1%(带定位器);小于全行程的3%-5%(不带定位器)
基本误差:小于全行程的±1%(带定位器);小于全行程的±5%(不带定位器)
阀座泄漏率(对于额定Kv值%):金属密封小于0.1%(ANSIB16.104-1976Ⅲ级)或小于0.01%(ANSIB16.104-1976Ⅳ级)
四、额定Kv值、行程及动作时间:
公称通径 |
额定流量系数Kv |
气动执行机构型号 |
膜片有效面积 |
额定行程 |
|
DN(mm) |
线性 |
等比 |
(C㎡) |
(mm) |
|
20 |
6.9 |
6.3 |
ZHA/B-22 |
350 |
16 |
25 |
11 |
10 |
|||
32 |
17 |
16 |
ZHA/B-23 |
350 |
25 |
40 |
27 |
25 |
|||
50 |
44 |
40 |
|||
65 |
69 |
63 |
ZHA/B-34 |
560 |
40 |
80 |
110 |
100 |
|||
100 |
176 |
160 |
|||
125 |
275 |
250 |
ZHA/B-45 |
900 |
60 |
150 |
440 |
400 |
|||
200 |
690 |
630 |

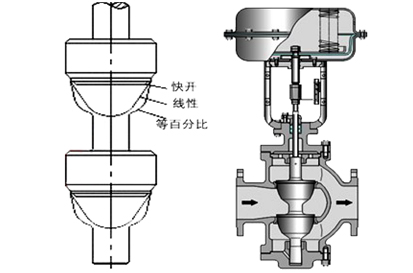

进口精小型气动双座调节阀特性: |
ZMAN气动薄膜直通双座调节阀,由ZHA型气动薄膜多弹簧执行机构和直通双座阀组成。阀部分与ZMAN气动薄膜直通双座调节阀的一样,具有流通能力较大,不平衡力小,更换作用方式方便等优点,由于采用了ZHA型气动执行机构,体积小、重量轻,因此可广泛使用于石化、纺织等行业中泄漏要求不严格而安装空间紧凑的自控紫铜。

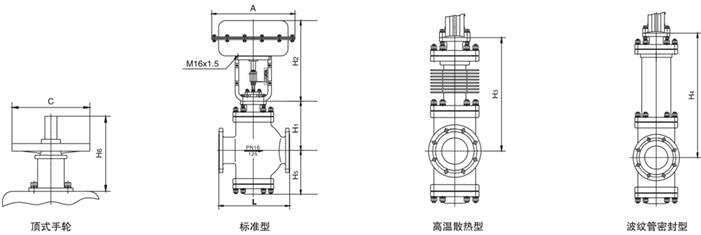

进口精小型气动双座调节阀尺寸: |
主要连接外形和尺寸 |
单位:mm |
DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
L |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
A |
285 |
285 |
285 |
285 |
285 |
360 |
360 |
360 |
470 |
470 |
470 |
C |
220 |
220 |
220 |
220 |
220 |
265 |
265 |
265 |
315 |
315 |
315 |
H1 |
155 |
155 |
175 |
180 |
200 |
235 |
250 |
260 |
330 |
350 |
420 |
H2 |
271 |
271 |
297 |
297 |
297 |
375 |
375 |
375 |
455 |
455 |
455 |
H3 |
315 |
315 |
343 |
348 |
368 |
473 |
488 |
498 |
591 |
611 |
681 |
H4 |
315 |
315 |
343 |
348 |
368 |
473 |
488 |
498 |
721 |
741 |
811 |
H5 |
110 |
110 |
130 |
135 |
145 |
175 |
195 |
210 |
265 |
280 |
345 |
H6 |
180 |
180 |
180 |
180 |
180 |
240 |
240 |
240 |
304 |
304 |
304 |
重量(kg) |
27 |
30 |
35 |
47 |
58 |
84 |
88 |
109 |
179 |
202 |
305 |
注:①此外形尺寸为1.6Mpa压力气动调节阀,如需更高压力尺寸图纸,敬请来电来函咨询;②表中重量为不带附件标准型数据,也可安装侧装式手轮。
进口调节阀的流通能力的定义为:当调节阀全开时,阀两端压差为0.1MPa,流体密度为1g/cm3时,每小时流径调节阀的流量数,称为流通能力,也称流量系数,以Cv表示,单位为t/h。流通能力Cv值(Cv=1.167Kv)是调节阀选型的主要参数之一。
品牌介绍:
德国力特阀门国际有限公司成立于1985年,是流体控制领域的先驱企业,公司总部位于德国西部北莱茵-威斯特法伦州鲁尔区的多特蒙德市,工厂遍及西班牙,捷克和意大利,拥有一支有经验的研发队伍,实行全球统一设计,统一标准,在阀门领域内处于世界领先地位。致力于科研开发流体控制阀门,生产流体控制设备系统,在许多个国家均有生产阀门基地,是多家世界五百强企业的合作伙伴,产品以质量和信誉赢得客户的信任和支持。
1、客户如对产品有特殊要求,须在订货合同中提供以下说明:
a.结构长度;
b.连接形式;
c.公称直径;
d.产品使用介质及温度、压力范围;
e.试验、检验标准及其他要求。
2、本公司可根据客户特定要求配置各类驱动装置。
