进口气动薄膜单座调节阀采用导向结构,阀体结构紧凑,流体通道呈S流线型,压降损失小流通量大,可调范围广,流量特性精度高。阀芯导向部分的导向面积大,具有抗振性能强的特点,阀座关闭性能符合GB/T4213-92标准,调节阀配用多弹簧式薄膜执行机构,具有结构小输出力大,更适用于要求可靠性及关闭性能高的高温、低温及阀前后压差不大的场合下使用。
进口气动薄膜单座调节阀采用导向结构,阀体结构紧凑,流体通道呈S流线型,压降损失小流通量大,可调范围广,流量特性精度高。阀芯导向部分的导向面积大,具有抗振性能强的特点,阀座关闭性能符合GB/T4213-92标准,调节阀配用多弹簧式薄膜执行机构,具有结构小输出力大,更适用于要求可靠性及关闭性能高的高温、低温及阀前后压差不大的场合下使用。

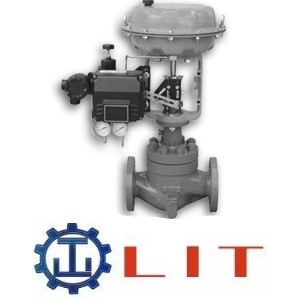

进口精小型气动单座调节阀
品牌:德国力特LIT
德国力特LIT进口精小型气动单座调节阀的选型参数表
产品名称 |
进口精小型气动单座调节阀 |
品牌 |
德国力特LIT |
口径 |
DN20-DN450 |
阀体材质 |
铸钢、碳钢、不锈钢 |
压力 |
1.0Mpa-10Mpa |
阀芯特性 |
单座柱塞型阀芯 |
温度 |
-60℃~560℃ |
结构形式 |
标准型;低温型;散热型;波纹管密封型 |
连接方式 |
法兰连接 |
法兰端面距 |
GB12221-89 |
适用介质 |
水、蒸汽、油品等 |
型式 |
多弹簧式薄膜执行机构 |
配套附件(根据要求配置) |
定位器,空气过滤减压阀,手轮机构,限位开关,电磁阀,阀位传送器,继动器,保位阀,其他 |
||
获得认证 |
TUV,ISO, SIL,ASTM, ASME,CE, ABS等 |
进口气动薄膜单座调节阀采用导向结构,阀体结构紧凑,流体通道呈S流线型,压降损失小流通量大,可调范围广,流量特性精度高。阀芯导向部分的导向面积大,具有抗振性能强的特点,阀座关闭性能符合GB/T4213-92标准,调节阀配用多弹簧式薄膜执行机构,具有结构小输出力大,更适用于要求可靠性及关闭性能高的高温、低温及阀前后压差不大的场合下使用。
品牌介绍:
德国力特阀门国际有限公司成立于1985年,是流体控制领域的先驱企业,公司总部位于德国西部北莱茵-威斯特法伦州鲁尔区的多特蒙德市,工厂遍及西班牙,捷克和意大利,拥有一支有经验的研发队伍,实行全球统一设计,统一标准,在阀门领域内处于世界领先地位。致力于科研开发流体控制阀门,生产流体控制设备系统,在许多个国家均有生产阀门基地,是多家世界五百强企业的合作伙伴,产品以质量和信誉赢得客户的信任和支持。
进口精小型气动单座调节阀参数: |
一、阀体参数:
公称通径:DN20-DN450
公称压力:1.0Mpa-10Mpa
适用温度:-60℃~560℃
连接方式:法兰连接
适用介质:水、蒸汽、油品等
阀体材质:铸钢、碳钢、不锈钢
阀芯特性:单座柱塞型阀芯
结构形式:标准型;低温型;散热型;波纹管密封型
法兰端面距:GB12221-89
法兰标准:GB/T9113-2010;JB/T79.1-94;JB/T79.2-94;HG/T20592-2009;ANSI;JIS;DIN
二、执行机构:
型式:多弹簧式薄膜执行机构
阀作用:正作用,反作用
膜片材料:丁腈橡胶夹增强涤纶织物
供气压力:0.14KPa-0.4KPa
信号接口:内螺纹M16×1.5
弹簧量程:20KPa-100KPa;40KPa-200KPa;80KPa-240KPa
配套附件(根据要求配置):定位器,空气过滤减压阀,手轮机构,限位开关,电磁阀,阀位传送器,继动器,保位阀,其他
三、性能参数:
可调范围:50:1
回差:小于全行程的1%(带定位器);小于全行程的3%-5%(不带定位器)
基本误差:小于全行程的±1%(带定位器);小于全行程的±5%(不带定位器)
阀座泄漏率(对于额定Kv值%):金属密封小于0.01%(ANSIB16.104-1976Ⅳ级)或小于0.001%(为选择项);软密封小于0100001%以下(ANSIB16.104-1976Ⅳ级)
四、额定Kv值、行程及动作时间:
公称通径 |
额定流量系数Kv |
气动执行机构型号 |
膜片有效面积 |
额定行程 |
|
DN(mm) |
线性 |
等比 |
(C㎡) |
(mm) |
|
20 |
6.9 |
6.3 |
ZHA/B-22 |
350 |
16 |
25 |
11 |
10 |
|||
32 |
17 |
16 |
ZHA/B-23 |
350 |
25 |
40 |
27 |
25 |
|||
50 |
44 |
40 |
|||
65 |
69 |
63 |
ZHA/B-34 |
560 |
40 |
80 |
110 |
100 |
|||
100 |
176 |
160 |
|||
125 |
275 |
250 |
ZHA/B-45 |
900 |
60 |
150 |
440 |
400 |
|||
200 |
690 |
630 |
进口精小型气动单座调节阀特性: |

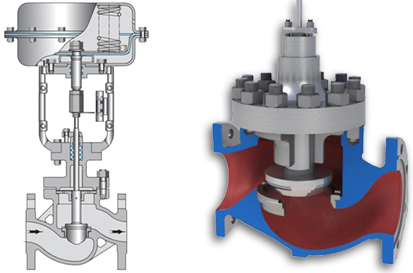

ZJHP气动单座调节阀由气动多弹簧薄膜执行机构和低流阻单座阀组成,新型执行机构高度低、重量轻、装校简便,新型阀体结构紧凑、流道畅通,具有大的流量系数。气动单座调节阀操作稳定,具有可靠的动作特性,微小的阀座泄漏、精确的流量特性、宽大的可调范围等特点。
进口精小型气动单座调节阀尺寸: |
主要连接外形和尺寸 |
单位:mm |
DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
L |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
A |
285 |
285 |
285 |
285 |
285 |
360 |
360 |
360 |
470 |
470 |
470 |
C |
220 |
220 |
220 |
220 |
220 |
265 |
265 |
265 |
315 |
315 |
315 |
H1 |
126 |
126 |
134 |
157 |
167 |
199 |
214 |
229 |
263 |
293 |
358 |
H2 |
271 |
271 |
297 |
297 |
297 |
375 |
375 |
375 |
455 |
455 |
455 |
H3 |
286 |
286 |
302 |
325 |
335 |
437 |
452 |
467 |
524 |
554 |
619 |
H4 |
286 |
286 |
302 |
325 |
335 |
437 |
452 |
467 |
654 |
684 |
749 |
H5 |
43 |
48 |
57 |
66 |
80 |
92 |
100 |
120 |
134 |
156 |
199 |
H6 |
180 |
180 |
180 |
180 |
180 |
240 |
240 |
240 |
304 |
304 |
304 |
重量(kg) |
24 |
25 |
30 |
42 |
52 |
78 |
82 |
102 |
170 |
190 |
285 |
注:①此外形尺寸为1.6Mpa压力气动调节阀,如需更高压力尺寸图纸,敬请来电来函咨询;②表中重量为不带附件标准型数据,也可安装侧装式手轮。
进口调节阀的流通能力的定义为:当调节阀全开时,阀两端压差为0.1MPa,流体密度为1g/cm3时,每小时流径调节阀的流量数,称为流通能力,也称流量系数,以Cv表示,单位为t/h。流通能力Cv值(Cv=1.167Kv)是调节阀选型的主要参数之一。
1、客户如对产品有特殊要求,须在订货合同中提供以下说明:
a.结构长度;
b.连接形式;
c.公称直径;
d.产品使用介质及温度、压力范围;
e.试验、检验标准及其他要求。
2、本公司可根据客户特定要求配置各类驱动装置。
