进口气动薄膜套筒调节阀采用套筒导向,压力平衡型双密封面、单密封面结构,是一种力平衡的调节阀,阀体结构紧凑,流体通道呈S流线型,优点为压降损失小,流通量大,可调范围广,流量特性精度高。调节阀配用多弹簧式薄膜执行机构,具有结构小输出力大,更适用于要求动态稳定性好、噪音低、空化/闪蒸等,高低温、高压差流体控制条件下使用。
进口气动薄膜套筒调节阀采用套筒导向,压力平衡型双密封面、单密封面结构,是一种力平衡的调节阀,阀体结构紧凑,流体通道呈S流线型,优点为压降损失小,流通量大,可调范围广,流量特性精度高。调节阀配用多弹簧式薄膜执行机构,具有结构小输出力大,更适用于要求动态稳定性好、噪音低、空化/闪蒸等,高低温、高压差流体控制条件下使用。

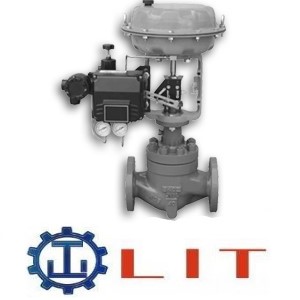

进口精小型气动套筒调节阀
品牌:德国力特LIT
德国力特LIT进口精小型气动套筒调节阀的选型参数表
产品名称 |
进口精小型气动套筒调节阀 |
品牌 |
德国力特LIT |
口径 |
DN20-DN450 |
阀体材质 |
铸钢、碳钢、不锈钢 |
压力 |
1.0Mpa-10Mpa |
阀芯特性 |
柱塞型 |
温度 |
-60℃~560℃ |
法兰端面距 |
GB12221-89 |
连接方式 |
法兰连接 |
型式 |
多弹簧式薄膜执行机构 |
适用介质 |
水、蒸汽、油品等 |
电动的电压 |
AC220V,AC380V |
结构形式 |
压力平衡式标准型;低温型;散热型;波纹管密封型 |
||
获得认证 |
TUV,ISO, SIL,ASTM, ASME,CE, ABS等 |
进口ZJHM气动薄膜套筒调节阀采用套筒导向,压力平衡型双密封面、单密封面结构,是一种力平衡的调节阀,阀体结构紧凑,流体通道呈S流线型,优点为压降损失小,流通量大,可调范围广,流量特性精度高。调节阀配用多弹簧式薄膜执行机构,具有结构小输出力大,更适用于要求动态稳定性好、噪音低、空化/闪蒸等,高低温、高压差流体控制条件下使用。
进口精小型气动套筒调节阀参数: |
一、阀体参数:
公称通径:DN20-DN450
公称压力:1.0Mpa-10Mpa
适用温度:-60℃~560℃
连接方式:法兰连接
适用介质:水、蒸汽、油品等
阀体材质:铸钢、碳钢、不锈钢
阀芯特性:柱塞型
结构形式:压力平衡式标准型;低温型;散热型;波纹管密封型
法兰端面距:GB12221-89
法兰标准:GB/T9113-2010;JB/T79.1-94;JB/T79.2-94;HG/T20592-2009;ANSI;JIS;DIN
二、执行机构:
型式:多弹簧式薄膜执行机构
阀作用:正作用,反作用
膜片材料:丁腈橡胶夹增强涤纶织物
供气压力:0.14KPa-0.4KPa
信号接口:内螺纹M16×1.5
弹簧量程:20KPa-100KPa;40KPa-200KPa;80KPa-240KPa
配套附件(根据要求配置):定位器,空气过滤减压阀,手轮机构,限位开关,电磁阀,阀位传送器,继动器,保位阀,其他
三、性能参数:
可调范围:50:1
回差:小于全行程的1%(带定位器);小于全行程的3%-5%(不带定位器)
基本误差:小于全行程的±1%(带定位器);小于全行程的±5%(不带定位器)
阀座泄漏率(对于额定Kv值%):金属密封小于0.5%(ANSIB16.104-1976Ⅱ级)或小于0.01%(ANSIB16.104-1976Ⅳ级);软密封小于0.0001%以下(ANSIB16.104-1976Ⅳ级)
四、额定Kv值、行程及动作时间:
公称通径 |
额定流量系数Kv |
气动执行机构型号 |
膜片有效面积 |
额定行程 |
|
DN(mm) |
线性 |
等比 |
(C㎡) |
(mm) |
|
20 |
6.9 |
6.3 |
ZHA/B-22 |
350 |
16 |
25 |
11 |
10 |
|||
32 |
17 |
16 |
ZHA/B-23 |
350 |
25 |
40 |
27 |
25 |
|||
50 |
44 |
40 |
|||
65 |
69 |
63 |
ZHA/B-34 |
560 |
40 |
80 |
110 |
100 |
|||
100 |
176 |
160 |
|||
125 |
275 |
250 |
ZHA/B-45 |
900 |
60 |
150 |
440 |
400 |
|||
200 |
690 |
630 |
进口精小型气动套筒调节阀特性: |
ZJHM,ZXM气动套筒调节阀形小、体轻、高性能、大容量,是符合IEC标准的新一代通用调节阀产品。广泛应用于石化、轻纺等行业中一般流体介质和工艺条件且安装空间紧凑的自动控制系统。

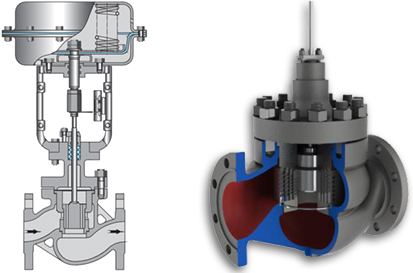

气动套筒调节阀由新型气动多弹簧薄膜执行机构和低流阻套筒阀组成:①采用平衡型阀芯,不平衡力小,允许压差大,操作稳定;②阀芯导向面大,可改善有涡流和冲击引起的振荡,并减少损坏;③比普通单双座调节阀噪声降低10dB左右;④结构简单,装拆维修方便。

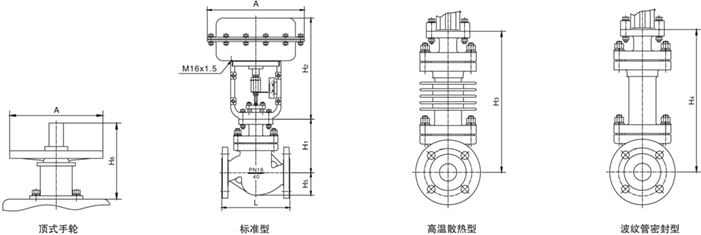

进口精小型气动套筒调节阀尺寸: |
主要连接外形和尺寸 |
单位:mm |
DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
L |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
A |
285 |
285 |
285 |
285 |
285 |
360 |
360 |
360 |
470 |
470 |
470 |
C |
220 |
220 |
220 |
220 |
220 |
265 |
265 |
265 |
315 |
315 |
315 |
H1 |
125 |
125 |
134 |
157 |
167 |
199 |
214 |
229 |
263 |
293 |
358 |
H2 |
271 |
271 |
297 |
297 |
297 |
375 |
375 |
375 |
455 |
455 |
455 |
H3 |
286 |
286 |
302 |
325 |
335 |
437 |
452 |
467 |
524 |
554 |
619 |
H4 |
286 |
286 |
302 |
325 |
335 |
437 |
452 |
467 |
654 |
684 |
749 |
H5 |
43 |
48 |
57 |
66 |
80 |
92 |
100 |
120 |
134 |
156 |
199 |
H6 |
180 |
180 |
180 |
180 |
180 |
240 |
240 |
240 |
304 |
304 |
304 |
重量(kg) |
21 |
22 |
24 |
32 |
38 |
62 |
67 |
83 |
132 |
160 |
245 |
注:①此外形尺寸为1.6Mpa压力气动调节阀,如需更高压力尺寸图纸,敬请来电来函咨询;②表中重量为不带附件标准型数据,也可安装侧装式手轮。
进口调节阀的流通能力的定义为:当调节阀全开时,阀两端压差为0.1MPa,流体密度为1g/cm3时,每小时流径调节阀的流量数,称为流通能力,也称流量系数,以Cv表示,单位为t/h。流通能力Cv值(Cv=1.167Kv)是调节阀选型的主要参数之一。
德国力特LIT品牌的进口精小型气动套筒调节阀在中国的部分使用业绩
山东晨鸣纸业集团股份有限公司
广东电力发展股份有限公司
中国航发动力股份有限公司
华润水泥控股有限公司
天能动力国际有限公司
中国船舶工业股份有限公司
超威动力控股有限公司
晶科能源控股有限公司
1、客户如对产品有特殊要求,须在订货合同中提供以下说明:
a.结构长度;
b.连接形式;
c.公称直径;
d.产品使用介质及温度、压力范围;
e.试验、检验标准及其他要求。
2、本公司可根据客户特定要求配置各类驱动装置。
