进口气动薄膜三通调节阀主要用于将一股进口流体分成二股出口流体或者把二股进口流体合成一股出口流体。三通阀分为ZMAQ/ZMBQ合流调节阀、ZMAX/ZMBX分流调节阀。阀尺寸和压差较小时合流阀也可以作为分流阀使用，但阀尺寸大、压差高的场合请勿用分流阀。
进口气动薄膜三通调节阀主要用于将一股进口流体分成二股出口流体或者把二股进口流体合成一股出口流体。三通阀分为ZMAQ/ZMBQ合流调节阀、ZMAX/ZMBX分流调节阀。阀尺寸和压差较小时合流阀也可以作为分流阀使用，但阀尺寸大、压差高的场合请勿用分流阀。

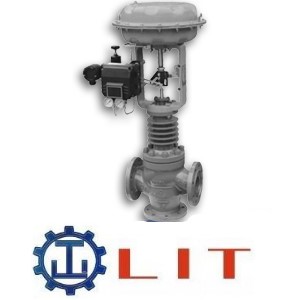

进口气动三通合流分流调节阀
品牌：德国力特LIT
德国力特LIT进口气动三通合流分流调节阀的选型参数表
|
产品名称 |
进口气动三通合流分流调节阀 |
品牌 |
德国力特LIT |
|
口径 |
DN25-DN450 |
阀体材质 |
铸钢、碳钢、不锈钢 |
|
压力 |
1.0Mpa-6.4Mpa |
阀芯特性 |
三通线性或抛物线V型缺口阀芯 |
|
温度 |
-60℃~560℃ |
法兰端面距 |
GB12221-89 |
|
连接方式 |
法兰连接 |
膜片材料 |
丁腈橡胶夹增强涤纶织物 |
|
适用介质 |
水、蒸汽、油品等 |
型式 |
多弹簧式薄膜执行机构 |
|
结构形式 |
标准型；合流型合流场合；合流型分流场合；分流型分流场合；散热型；波纹管密封型 |
||
|
获得认证 |
TUV，ISO, SIL，ASTM, ASME,CE, ABS等 |
||
进口气动薄膜三通调节阀主要用于将一股进口流体分成二股出口流体或者把二股进口流体合成一股出口流体。三通阀分为ZMAQ/ZMBQ合流调节阀、ZMAX/ZMBX分流调节阀。阀尺寸和压差较小时合流阀也可以作为分流阀使用，但阀尺寸大、压差高的场合请勿用分流阀。
调节阀又名控制阀，通过接受调节控制单元输出的控制信号，借助动力操作去改变流体流量。调节阀一般由执行机构和阀门组成。按配执行机构使用的动力可分为：气动调节阀，电动调节阀，液动调节阀，自力式调节阀；按功能和特性分为：线性特性，等百分比特性，抛物线特性；按行程特点可分为：直行程，角行程。调节阀的阀体种类很多，常用的阀体种类有直通单座、直通双座、角形、隔膜、小流量、三通、偏心旋转、蝶形、套筒式。调节阀适用于空气、水、蒸汽、各种腐蚀性介质、泥浆、油品等介质。
|
进口气动三通合流分流调节阀参数： |
一、阀体参数：
公称通径：DN25-DN450
公称压力：1.0Mpa-6.4Mpa
适用温度：-60℃~560℃
连接方式：法兰连接
适用介质：水、蒸汽、油品等
阀体材质：铸钢、碳钢、不锈钢
阀芯特性：三通线性或抛物线V型缺口阀芯
结构形式：标准型；合流型合流场合；合流型分流场合；分流型分流场合；散热型；波纹管密封型
法兰端面距：GB12221-89
法兰标准：GB/T9113-2010；JB/T79.1-94；JB/T79.2-94；HG/T20592-2009；ANSI；JIS；DIN
二、执行机构：
型式：多弹簧式薄膜执行机构
阀作用：正作用，反作用
膜片材料：丁腈橡胶夹增强涤纶织物
供气压力：0.14KPa-0.4KPa
信号接口：内螺纹M16×1.5
弹簧量程：20KPa-100KPa；40KPa-200KPa；80KPa-240KPa
配套附件(根据要求配置)：定位器，空气过滤减压阀，手轮机构，限位开关，电磁阀，阀位传送器，继动器，保位阀，其他
三、性能参数：
可调范围：30：1
回差：小于全行程的1%（带定位器）；小于全行程的3%-5%（不带定位器）
基本误差：小于全行程的±1%（带定位器）；小于全行程的±5%（不带定位器）
阀座泄漏率（对于额定Kv值%）：金属密封小于0.01%或0.001%（ANSIB16.104-1976IV级）
四、额定Kv值、行程及动作时间：
|
公称通径 |
额定流量系数Kv |
气动执行机构型号 |
膜片有效面积 |
额定行程 |
|
|
DN(mm) |
合流型 |
分流型 |
(C㎡) |
(mm) |
|
|
25 |
8.5 |
可结 |
ZHA/B-22 |
350 |
16 |
|
32 |
13 |
ZHA/B-23 |
350 |
25 |
|
|
40 |
21 |
||||
|
50 |
34 |
||||
|
65 |
50 |
ZHA/B-34 |
560 |
40 |
|
|
80 |
85 |
85 |
|||
|
100 |
135 |
135 |
|||
|
125 |
210 |
210 |
ZHA/B-45 |
900 |
60 |
|
150 |
340 |
340 |
|||
|
200 |
535 |
535 |
|||
|
进口气动三通合流分流调节阀特性： |

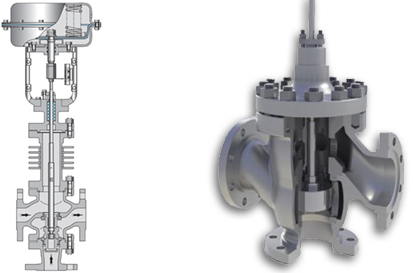

ZMAQ/ZMBQ/ZMAX/ZMBX气动薄膜三通调节阀有合流和分流两种作用方式。阀芯结构采用圆筒薄壁窗口，并采用阀芯侧面导向。三通阀在某些场合可以替代两个二通阀和一个三通接管而得到广泛应用，常用于热交换的两相调节，也可用于简单的配比调节。
|
进口气动三通合流分流调节阀尺寸： |
|

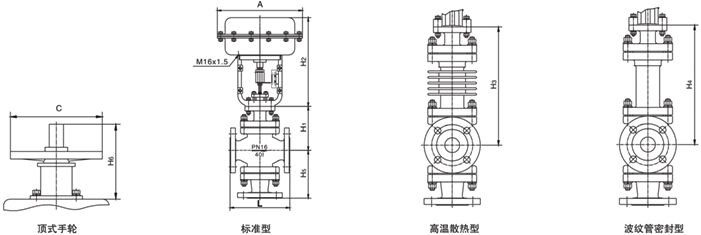

主要连接外形和尺寸 |
单位：mm |
|
DN |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
|
A |
285 |
285 |
285 |
285 |
360 |
360 |
360 |
470 |
470 |
470 |
|
C |
220 |
220 |
220 |
220 |
265 |
265 |
265 |
315 |
315 |
315 |
|
H1 |
126 |
129 |
147 |
152 |
179 |
189 |
204 |
228 |
268 |
318 |
|
H2 |
271 |
297 |
297 |
297 |
375 |
375 |
375 |
455 |
455 |
455 |
|
H3 |
286 |
297 |
315 |
320 |
417 |
427 |
442 |
489 |
529 |
579 |
|
H4 |
286 |
297 |
315 |
320 |
417 |
427 |
442 |
619 |
659 |
709 |
|
H5 |
135 |
145 |
160 |
170 |
190 |
200 |
220 |
280 |
320 |
380 |
|
H6 |
180 |
180 |
180 |
180 |
240 |
240 |
240 |
304 |
304 |
304 |
|
重量(kg) |
21 |
23 |
33 |
36 |
64 |
72 |
92 |
155 |
193 |
270 |
注：①此外形尺寸为1.6Mpa压力气动调节阀，如需更高压力尺寸图纸，敬请来电来函咨询；②表中重量为不带附件标准型数据，也可安装侧装式手轮。
进口调节阀的流通能力的定义为：当调节阀全开时，阀两端压差为0.1MPa，流体密度为1g/cm3时，每小时流径调节阀的流量数，称为流通能力，也称流量系数，以Cv表示,单位为t/h。流通能力Cv值(Cv=1.167Kv)是调节阀选型的主要参数之一。
德国力特LIT品牌的进口气动三通合流分流调节阀在中国的部分使用业绩
北京自动化系统工程研究设计院
大庆石油天然气地质研究所
地质矿产部郑州矿产综合利用研究所
电力工业部电力科学研究院
东北工学院自动化仪表与过程控制研究所
东南大学电子学研究所
1、客户如对产品有特殊要求，须在订货合同中提供以下说明：
a．结构长度；
b．连接形式；
c．公称直径；
d．产品使用介质及温度、压力范围；
e．试验、检验标准及其他要求。
2、本公司可根据客户特定要求配置各类驱动装置。
深圳前港国际贸易有限公司提醒您：如果您对进口阀门的说明有不明白的地方， 请联系我公司相关部门，我们将竭诚为您服务！
