进口气动活塞式切断阀是工业生产中自动化控制的执行单元，它按照调节仪表的信号要求切断和开启，也可以单独快速切断和开启，以满足系统对压力、温度、流量和液位等参数的控制要求。
进口气动活塞式切断阀是工业生产中自动化控制的执行单元，它按照调节仪表的信号要求切断和开启，也可以单独快速切断和开启，以满足系统对压力、温度、流量和液位等参数的控制要求。

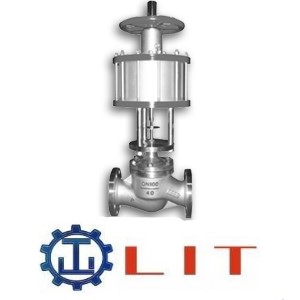

进口气动活塞快速切断阀
品牌：德国力特LIT
德国力特LIT进口气动活塞快速切断阀的选型参数表
|
产品名称 |
进口气动活塞快速切断阀 |
品牌 |
德国力特LIT |
|
口径 |
DN15-DN500 |
阀体材质 |
铸钢、碳钢、不锈钢 |
|
压力 |
1.0Mpa-6.4Mpa |
阀芯特性 |
柱塞型阀芯 |
|
温度 |
-60℃~560℃ |
结构形式 |
标准型；散热型；波纹管密封型 |
|
连接方式 |
法兰连接 |
法兰端面距 |
GB12221-89 |
|
适用介质 |
水、蒸汽、油品等 |
法兰标准 |
GB/T9113-2000；JB/T-94；ANSI；JIS；DIN |
|
配套附件(根据要求配置 |
定位器，空气过滤减压阀，手轮机构，限位开关，电磁阀，阀位传送器，继动器，保位阀，其他 |
||
|
获得认证 |
TUV，ISO, SIL，ASTM, ASME,CE, ABS等 |
||
进口气动活塞式切断阀是工业生产中自动化控制的执行单元，它按照调节仪表的信号要求切断和开启，也可以单独快速切断和开启，以满足系统对压力、温度、流量和液位等参数的控制要求。
气动活塞快速切断阀由活塞式气动执行机构与切断阀组成，气动切断阀采用直通单座型式，DN20以内阀芯为单导向结构，可直接采用精小型阀体。DN25-200阀芯为双导向结构，气动快速切断阀具有结构简单，操作方便，使用可靠，快速开闭等特点。它按照控制系统或调节仪表来的信号，直接控制被调介质的切断和流通，达到对压力流量温度或液位等参数的自动控制。气动快速切断阀主要应用于无杂质、无颗粒的液体、气体(氧气)介质，要求快速严密关闭，快速放空的自动控制系统中。
品牌介绍:
德国力特阀门国际有限公司成立于1985年，是流体控制领域的先驱企业，公司总部位于德国西部北莱茵-威斯特法伦州鲁尔区的多特蒙德市，工厂遍及西班牙，捷克和意大利，拥有一支有经验的研发队伍，实行全球统一设计，统一标准，在阀门领域内处于世界领先地位。致力于科研开发流体控制阀门，生产流体控制设备系统，在许多个国家均有生产阀门基地，是多家世界五百强企业的合作伙伴，产品以质量和信誉赢得客户的信任和支持。
|
进口气动活塞快速切断阀参数： |
一、阀体参数：
公称通径：DN15-DN500
公称通径：1.0Mpa-6.4Mpa
适用温度：-60℃~560℃
连接方式：法兰连接
适用介质：水、蒸汽、油品等
阀体材质：铸钢、碳钢、不锈钢
阀芯特性：柱塞型阀芯
结构形式：标准型；散热型；波纹管密封型
法兰端面距：GB12221-89
法兰标准：GB/T9113-2000；JB/T-94；ANSI；JIS；DIN
二、执行机构：
型式：多弹簧式活塞执行机构
阀作用：正作用，反作用
膜片材料：丁腈橡胶夹增强涤纶织物
供气压力：0或200KPa
信号接口：内螺纹M10×1.5
配套附件(根据要求配置)：定位器，空气过滤减压阀，手轮机构，限位开关，电磁阀，阀位传送器，继动器，保位阀，其他
三、性能参数：
流量特性：快开
阀座泄漏率（对于额定Kv值%）：金属密封小于0.01%（ANSIB16.104-1976Ⅳ级）或小于0.001%（为选择项）；软密封小于0100001%以下（ANSIB16.104-1976Ⅳ级）
四、额定Kv值、行程、切断时间：
|
公称通径DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
信号压力KPa |
400KPa-600KPa |
||||||||||
|
额定行程mm |
8 |
8 |
8 |
12 |
12 |
20 |
20 |
25 |
40 |
40 |
50 |
|
流量系数Kv |
8 |
12 |
17 |
29 |
43 |
70 |
110 |
165 |
270 |
440 |
690 |
|
切断时间S |
≤1.5 |
≤1.5 |
≤1.5 |
≤1.5 |
≤1.5 |
≤2.5 |
≤2.5 |
≤2.5 |
≤3.5 |
≤3.5 |
≤3.5 |
|
允许压差Mpa |
6.4 |
6.4 |
6.4 |
4.8 |
3.0 |
1.6 |
1.6 |
1.0 |
08 |
0.8 |
0.55 |
|
进口气动活塞快速切断阀特性： |
ZSQ，ZQGP气动活塞快速切断阀具有结构简单、牢固和工作可靠、维修方便和防火、防爆的优点，广泛应用于石油、化工、电力、轻纺等行业的自动化控制系统中。
|

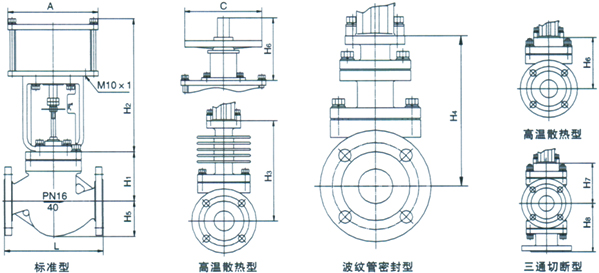

进口气动活塞快速切断阀尺寸： |
|
主要连接外形和尺寸 |
单位：mm |
|
DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
|
A |
125 |
125 |
125 |
170 |
170 |
182 |
220 |
220 |
258 |
350 |
350 |
|
重量(kg) |
10 |
12 |
15 |
18 |
23 |
35 |
45 |
60 |
75 |
90 |
120 |
注：①此外形尺寸为1.6Mpa压力气动活塞快速切断阀，如需更高压力尺寸图纸，敬请来电来函咨询；②表中重量为不带附件标准型数据，也可安装侧装式手轮。
进口调节阀的流通能力的定义为：当调节阀全开时，阀两端压差为0.1MPa，流体密度为1g/cm3时，每小时流径调节阀的流量数，称为流通能力，也称流量系数，以Cv表示,单位为t/h。流通能力Cv值(Cv=1.167Kv)是调节阀选型的主要参数之一。
1、客户如对产品有特殊要求，须在订货合同中提供以下说明：
a．结构长度；
b．连接形式；
c．公称直径；
d．产品使用介质及温度、压力范围；
e．试验、检验标准及其他要求。
2、本公司可根据客户特定要求配置各类驱动装置。
深圳前港国际贸易有限公司提醒您：如果您对进口阀门的说明有不明白的地方， 请联系我公司相关部门，我们将竭诚为您服务！
