进口气动薄膜切断阀采用顶导向结构，阀体结构紧凑，流体通道呈S流线型，压降损失小流通量大，阀座关闭性能符合GB/T4213-92标准，配用多弹簧式薄膜/活塞执行机构，具有结构小输出力大。切断阀接受来自调节仪表的信号，切断、开启或改变介质流向，达到对压力、流量、温度或液体等工艺参数的自动控制，更适用于要求可靠性及关闭性能高的高温高压场合下使用。
进口气动薄膜切断阀采用顶导向结构，阀体结构紧凑，流体通道呈S流线型，压降损失小流通量大，阀座关闭性能符合GB/T4213-92标准，配用多弹簧式薄膜/活塞执行机构，具有结构小输出力大。切断阀接受来自调节仪表的信号，切断、开启或改变介质流向，达到对压力、流量、温度或液体等工艺参数的自动控制，更适用于要求可靠性及关闭性能高的高温高压场合下使用。

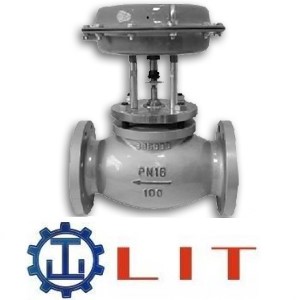

进口气动薄膜紧急切断阀
品牌：德国力特LIT
德国力特LIT进口气动薄膜紧急切断阀的选型参数表
|
产品名称 |
进口气动薄膜紧急切断阀 |
品牌 |
德国力特LIT |
|
口径 |
DN15-DN500 |
阀体材质 |
铸钢、碳钢、不锈钢 |
|
压力 |
1.0Mpa-6.4Mpa |
阀芯特性 |
柱塞型阀芯 |
|
温度 |
-60℃~560℃ |
结构形式 |
标准型；散热型；波纹管密封型 |
|
连接方式 |
法兰连接 |
法兰端面距 |
GB12221-89 |
|
适用介质 |
水、蒸汽、油品等 |
型式 |
多弹簧式薄膜执行机构 |
|
法兰标准 |
GB/T9113-2000；JB/T-94；ANSI；JIS；DIN |
||
|
获得认证 |
TUV，ISO, SIL，ASTM, ASME,CE, ABS等 |
||
进口气动薄膜切断阀采用顶导向结构，阀体结构紧凑，流体通道呈S流线型，压降损失小流通量大，阀座关闭性能符合GB/T4213-92标准，配用多弹簧式薄膜/活塞执行机构，具有结构小输出力大。切断阀接受来自调节仪表的信号，切断、开启或改变介质流向，达到对压力、流量、温度或液体等工艺参数的自动控制，更适用于要求可靠性及关闭性能高的高温高压场合下使用。
品牌介绍:
德国力特阀门国际有限公司成立于1985年，是流体控制领域的先驱企业，公司总部位于德国西部北莱茵-威斯特法伦州鲁尔区的多特蒙德市，工厂遍及西班牙，捷克和意大利，拥有一支有经验的研发队伍，实行全球统一设计，统一标准，在阀门领域内处于世界领先地位。致力于科研开发流体控制阀门，生产流体控制设备系统，在许多个国家均有生产阀门基地，是多家世界五百强企业的合作伙伴，产品以质量和信誉赢得客户的信任和支持。
|
进口气动薄膜紧急切断阀参数： |
一、阀体参数：
公称通径：DN15-DN500
公称通径：1.0Mpa-6.4Mpa
适用温度：-60℃~560℃
连接方式：法兰连接
适用介质：水、蒸汽、油品等
阀体材质：铸钢、碳钢、不锈钢
阀芯特性：柱塞型阀芯
结构形式：标准型；散热型；波纹管密封型
法兰端面距：GB12221-89
法兰标准：GB/T9113-2000；JB/T-94；ANSI；JIS；DIN
二、执行机构：
型式：多弹簧式薄膜执行机构
阀作用：正作用，反作用
膜片材料：丁腈橡胶夹增强涤纶织物
供气压力：0或200KPa
信号接口：内螺纹M10×1.5
配套附件(根据要求配置)：定位器，空气过滤减压阀，手轮机构，限位开关，电磁阀，阀位传送器，继动器，保位阀，其他
三、性能参数：
流量特性：快开
阀座泄漏率（对于额定Kv值%）：金属密封小于0.01%（ANSIB16.104-1976Ⅳ级）或小于0.001%（为选择项）；软密封小于0100001%以下（ANSIB16.104-1976Ⅳ级）
四、额定Kv值、行程：
|
公称通径 |
阀座直径 |
额定流量系数Kv |
膜片有效面积 |
额定行程 |
|
|
DN(mm) |
d(mm) |
单座/套筒 |
三通 |
(C㎡) |
(mm) |
|
20 |
15 |
5 |
- |
100 |
8 |
|
20 |
7 |
- |
100 |
8 |
|
|
25 |
25 |
11 |
11 |
100 |
8 |
|
32 |
32 |
20 |
20 |
100 |
8 |
|
40 |
40 |
30 |
30 |
200 |
12 |
|
50 |
50 |
48 |
48 |
200 |
12 |
|
65 |
65 |
75 |
75 |
400 |
20 |
|
80 |
80 |
120 |
120 |
400 |
20 |
|
100 |
100 |
190 |
190 |
400 |
25 |
|
125 |
125 |
300 |
300 |
600 |
40 |
|
150 |
150 |
480 |
480 |
600 |
40 |
|
200 |
200 |
760 |
760 |
1000 |
50 |
|
进口气动薄膜紧急切断阀特性： |
气动薄膜切断阀结构简单，操作方便，体型小，重量轻，阀体设计新颖，流阻小，阀容量大，密封性能好，能防火、防爆。套筒切断阀采用平衡型阀芯结构，可提高允许压差。阀芯有软密封和硬密封两种，可根据使用性能任意选择。因而广泛应用于石油、化工、冶金、电力、轻纺、纺织等各种工业部门的生产国产自动控制与远程控制系统中。
|
进口气动薄膜紧急切断阀尺寸： |
|
|
|
主要连接外形和尺寸 |
单位：mm |
|
DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
|
A |
195 |
195 |
195 |
230 |
230 |
310 |
310 |
310 |
395 |
395 |
500 |
|
重量(kg) |
10 |
12 |
15 |
18 |
23 |
35 |
45 |
60 |
75 |
90 |
120 |
注：①此外形尺寸为1.6Mpa压力气动薄膜紧急切断阀，如需更高压力尺寸图纸，敬请来电来函咨询；②表中重量为不带附件标准型数据，也可安装侧装式手轮。
进口调节阀的流通能力的定义为：当调节阀全开时，阀两端压差为0.1MPa，流体密度为1g/cm3时，每小时流径调节阀的流量数，称为流通能力，也称流量系数，以Cv表示,单位为t/h。流通能力Cv值(Cv=1.167Kv)是调节阀选型的主要参数之一。
德国力特LIT品牌的进口气动薄膜紧急切断阀在中国的部分使用业绩
恒逸石化股份有限公司
泰兴市华能工业炉责任有限公司
柳州钢铁股份有限公司
中铝国际工程股份有限公司
中国燃气控股有限公司
三一重工股份有限公司
1、客户如对产品有特殊要求，须在订货合同中提供以下说明：
a．结构长度；
b．连接形式；
c．公称直径；
d．产品使用介质及温度、压力范围；
e．试验、检验标准及其他要求。
2、本公司可根据客户特定要求配置各类驱动装置。
