进口30W02氮封装置控制阀(氮封阀)，由控制阀门、执行器、压力弹簧、指挥器、脉冲管等部件组成。主要用于保持容器顶部保护气体（一般为氮气）的压力恒定，以避免容器内物料与空气直接接触，防止物料挥发、被氧化，以及容器的安全。特别适用于各类大型储蓄罐的气封保护系统。该产品具有节能、动作灵敏、运行可靠、操作与维修方便等特点。广泛应用于石油、化工等行业。
进口30W02氮封装置控制阀(氮封阀)，由控制阀门、执行器、压力弹簧、指挥器、脉冲管等部件组成。主要用于保持容器顶部保护气体（一般为氮气）的压力恒定，以避免容器内物料与空气直接接触，防止物料挥发、被氧化，以及容器的安全。特别适用于各类大型储蓄罐的气封保护系统。该产品具有节能、动作灵敏、运行可靠、操作与维修方便等特点。广泛应用于石油、化工等行业。

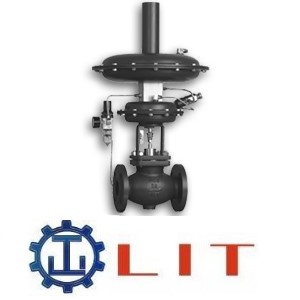

进口氮封装置控制阀(氮封阀)
品牌：德国力特LIT
德国力特LIT调节阀的选型参数表
|
产品名称 |
进口氮封装置控制阀(氮封阀) |
品牌 |
德国力特LIT |
|
口径 |
DN20-DN100 |
阀体材质 |
铸钢、碳钢、不锈钢 |
|
压力 |
1.6Mpa-6.4Mpa |
阀芯材料 |
硬密封（不锈钢）；软密封）（不锈钢镶嵌橡胶圈） |
|
温度 |
≤80℃ |
膜盖材料 |
钢板镀锌 |
|
流量特性 |
快开 |
膜片材料 |
丁腈橡胶、乙丙橡胶、氟橡胶、耐油橡胶 |
|
压力平衡 |
不锈钢波纹管 |
压力设定范围(KPa) |
0.4-0.5；5-10；9-14；13-19；18-24；22-28；27-33；36-44；42-51；49-58；56-66 |
|
允许泄漏量 |
标准型（IV级 符合GB/T4312-92标准）；严密型（VI级 符合GB/T4312-92标准） |
||
进口30W02氮封装置控制阀(氮封阀)，由控制阀门、执行器、压力弹簧、指挥器、脉冲管等部件组成。主要用于保持容器顶部保护气体（一般为氮气）的压力恒定，以避免容器内物料与空气直接接触，防止物料挥发、被氧化，以及容器的安全。特别适用于各类大型储蓄罐的气封保护系统。该产品具有节能、动作灵敏、运行可靠、操作与维修方便等特点。广泛应用于石油、化工等行业。
调节阀又名控制阀，通过接受调节控制单元输出的控制信号，借助动力操作去改变流体流量。调节阀一般由执行机构和阀门组成。按配执行机构使用的动力可分为：气动调节阀，电动调节阀，液动调节阀，自力式调节阀；按功能和特性分为：线性特性，等百分比特性，抛物线特性；按行程特点可分为：直行程，角行程。调节阀的阀体种类很多，常用的阀体种类有直通单座、直通双座、角形、隔膜、小流量、三通、偏心旋转、蝶形、套筒式。调节阀适用于空气、水、蒸汽、各种腐蚀性介质、泥浆、油品等介质。
|
进口氮封装置控制阀(氮封阀)参数： |
一、阀体参数：
公称通径：DN20-DN100
公称压力：1.6Mpa-6.4Mpa
适用温度：≤80℃
法兰标准：JB/T79.1-94，79.2-94等
流量特性：快开
压力平衡：不锈钢波纹管
阀芯形式：单座、双座、套筒
阀体材料：铸钢、碳钢、不锈钢
阀芯材料：硬密封（不锈钢）；软密封）（不锈钢镶嵌橡胶圈）
二、执行机构：
膜盖材料：钢板镀锌
膜片材料：丁腈橡胶、乙丙橡胶、氟橡胶、耐油橡胶
压力设定范围(KPa)：0.4-0.5；5-10；9-14；13-19；18-24；22-28；27-33；36-44；42-51；49-58；56-66
三、性能参数：
设定值偏差：±5%
允许泄漏量：标准型（IV级 符合GB/T4312-92标准）；严密型（VI级 符合GB/T4312-92标准）
四、额定流量系数、额定行程、性能：
30W02-01供氮装置
|
公称通径 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
||||||||
|
阀座通径 |
5 |
6 |
7 |
8 |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
流量系数 |
0.2 |
0.32 |
0.5 |
0.8 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
|
额定行程 |
8 |
10 |
10 |
14 |
20 |
20 |
25 |
||||||||
30W02-02泄氮装置
|
公称通径 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
阀座通径 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
流量系数 |
6.9 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
|
额定行程 |
8 |
8 |
10 |
10 |
14 |
20 |
20 |
25 |
|
进口氮封装置控制阀(氮封阀)参数： |
供氮装置工作原理：将设在灌顶的取压点的介质经导压管引入检测机构，介质在检测元件上产生一个作用力与预设弹簧预紧力相平衡。当罐内压力降低至低于供氮装置压力设定点时，平衡破坏，使指挥器阀芯打开，使阀前气体经减压阀、节流阀，进入主阀执行机构上、下膜室，打开主阀阀芯，向罐内充注氮气；当罐内压力升至供氮装置压力设定点，由于预设弹簧力，关闭指挥器阀芯、由于主阀执行机构中的弹簧作用，关闭主阀，停止供氮。
泄氨装置工作原理：该装置采用内反馈结构，介质直接经阀盖进入检测机构，介质在检测元件上产生一个作用力预设弹簧预紧力相平衡。当罐内压力升高至于泄氨装置压力设定点，平衡被破坏，使阀芯上移，打开阀门，向外界泄放氮气；当罐内压力降至泄氨装置压力设定点，由于预设弹簧力作用，关闭阀门。
|

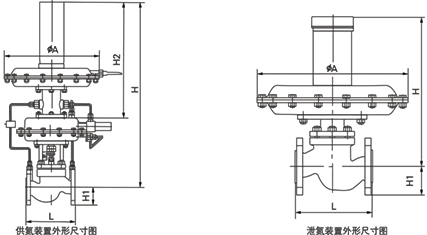

进口氮封装置控制阀(氮封阀)尺寸： |
|
主要连接外形和尺寸 |
单位：mm |
|
DN |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
L |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
|
H |
720 |
730 |
730 |
750 |
790 |
840 |
890 |
|
重量(kg) |
32 |
35 |
40 |
50 |
90 |
115 |
280 |
注：此外形尺寸为1.6Mpa压力气动调节阀，如需更高压力尺寸图纸，敬请来电来函咨询。
进口调节阀的流通能力的定义为：当调节阀全开时，阀两端压差为0.1MPa，流体密度为1g/cm3时，每小时流径调节阀的流量数，称为流通能力，也称流量系数，以Cv表示,单位为t/h。流通能力Cv值(Cv=1.167Kv)是调节阀选型的主要参数之一。
德国力特LIT品牌的进口氮封装置控制阀(氮封阀)在中国的部分使用业绩
山东中海化工集团有限公司
北京三聚环保新材料股份有限公司
上海龙宇燃油股份有限公司
交通部海洋水下工程科学研究院
交通部水运科学研究所
山东省海洋水产研究所
注：
1、客户如对产品有特殊要求，须在订货合同中提供以下说明：
a．结构长度；
b．连接形式；
c．公称直径；
d．产品使用介质及温度、压力范围；
e．试验、检验标准及其他要求。
2、本公司可根据客户特定要求配置各类驱动装置。
