进口微阻缓闭止回阀
品牌:德国力特LIT
德国力特LIT止回阀的选型参数表
产品名称
|
进口微阻缓闭止回阀
|
品牌
|
德国力特LIT
|
口径
|
DN40-DN1200
|
阀体材质
|
铸铁、铸钢、碳钢、不锈钢
|
压力
|
1.6Mpa-2.5Mpa
|
缓闭时间
|
0秒-60秒
|
温度
|
-40-350℃
|
法兰标准
|
GB/T 17241.6;GB/T 9113
|
连接方式
|
法兰连接
|
试验标准
|
GB/T 13927;API 598
|
适用介质
|
水、油
|
使用说明
|
当水介质倒流时,阀瓣先速闭后缓闭,缓闭时间可在0`60秒内任意调节
|
应用行业
|
医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上
|

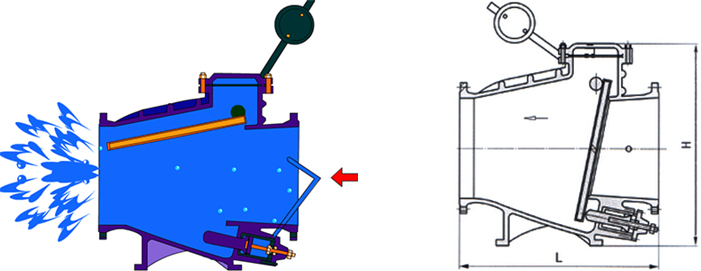

进口HH44X微阻缓闭止回阀工作原理是靠进水口介质的流速水头作用,阀瓣自动开启使介质通过。阀体内的压力水通过微量阀流进活塞组件的后腔,将活塞从活塞腔内推出。当水流停止时(或水泵突然停止运行时),由于阀瓣的自重和水倒流的作用,使阀瓣自动关闭。但是由于活塞处于推出位置,顶住阀瓣,使阀瓣不能将阀口全部关闭还剩余20%的开度使水流通过,这时就减弱了水锤压力。当阀瓣压在活塞的端部时,由于反作用力的产生,使活塞后腔的水阻止活塞退出,亦阻止阀瓣的关闭,这时只能通过微量调节阀缓缓流回隔离装置,使阀瓣徐徐关闭。阀瓣分成快速和缓慢两步关闭达到了既防逆又减弱水锤的作用。活塞伸出长短决定了阀瓣缓闭的开度。缓闭开度大,水锤小,延长关闭时间;反之,开度小,会产生破坏性水锤。
本产品在结构上采用了缓闭开度调节器,即用拉杆对活塞伸出的长度进行控制。管路的长短决定水锤峰值的周期,为了适应各种系统的缓闭时间的要求,本阀设制了一个微量调节阀,可根据水锤峰值到来的时间长短,准确控制活塞后腔压缩水的流量,也就是控制阀瓣的缓闭时间。关闭时间由0~60s任意调节。
止回阀的启闭件靠介质流动和力量自行开启或关闭,以防止介质倒流。止回阀一般分为升降式、旋启式、蝶式及卧式等四种类型,通式升降式止回阀应安装于水平管路上,立式升降式止回阀和底阀一般安装在垂直管路上,并且介质自下而上流动,旋启式止回阀安装位置不受限制,通常安装于水平管路,但也可以安装于垂直管路或倾料管路上。注意:止回阀只允许介质向一个方向流动,应特别注意介质流动方向,应使介质正常流动方向与阀体上指示的箭头方向相一致,否则就会截断介质的正常流动。
公称通径:DN40-DN1200
公称压力:1.6Mpa-2.5Mpa
适用温度:-10℃~85℃
适用介质:水、油
阀体材质:铸铁、铸钢、碳钢、不锈钢
连接方式:法兰连接
缓闭时间:0秒-60秒
法兰标准:GB/T 17241.6;GB/T 9113
试验标准:GB/T 13927;API 598
①当水介质倒流时,阀瓣先速闭后缓闭,缓闭时间可在0`60秒内任意调节;
②当管路中介质倒流时可调节到所产生的水锤峰值水大于工作压力的1.5倍;
③介质倒流时,可调节到水泵倒转速度不超过电机额定转速的1.3倍。
DN
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
L
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
500
|
600
|
700
|
800
|
900
|
1000
|
1100
|
H
|
300
|
300
|
320
|
354
|
350
|
380
|
500
|
580
|
670
|
730
|
820
|
920
|
950
|
1100
|
注:此外形尺寸为1.6Mpa压力止回阀,如需更高压力尺寸图纸,敬请来电来函咨询。
进口微阻缓闭止回阀主要由阀体、阀盖、阀板、平衡砣、活塞和调节阀组成,用于给排水管道,安装在水泵出口处用来防止介质逆流和消防破坏性水锤。具有阀瓣轻、开度大、节电效果显著、流体阻力小、水锤消除结构 合理、密封性能可靠、耐磨损、使用寿命长、运行平稳、无振动、无噪音等优点。
