进口ZMAS;ZMBS气动薄膜角形单座调节阀是一种导向结构的调节阀,阀体结构紧凑,流路通畅,压降损失小,流量大。阀芯导向面积大,抗震性好,阀座关闭性能符合GB/T4213-92标准,调节阀配用多弹簧式薄膜执行机构,其结构紧凑,输出力大,该阀广泛适用于允许泄漏量小阀前后压差不大场合,控制高粘度介质及含有颗粒的流体和泥浆,闪蒸流体等,可避免结焦、堵塞,便于自净与清洗。PN220、PN320公称压力角形高压调节阀专为易产生气蚀高压系统设计的一种特殊阀门。
进口ZMAS;ZMBS气动薄膜角形单座调节阀是一种导向结构的调节阀,阀体结构紧凑,流路通畅,压降损失小,流量大。阀芯导向面积大,抗震性好,阀座关闭性能符合GB/T4213-92标准,调节阀配用多弹簧式薄膜执行机构,其结构紧凑,输出力大,该阀广泛适用于允许泄漏量小阀前后压差不大场合,控制高粘度介质及含有颗粒的流体和泥浆,闪蒸流体等,可避免结焦、堵塞,便于自净与清洗。PN220、PN320公称压力角形高压调节阀专为易产生气蚀高压系统设计的一种特殊阀门。

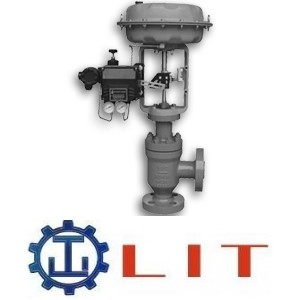

进口气动薄膜角形单座调节阀
品牌:德国力特LIT
德国力特LIT调节阀的选型参数表
产品名称 |
进口气动薄膜角形单座调节阀 |
品牌 |
德国力特LIT |
口径 |
DN20-DN200 |
阀体材质 |
锻钢、碳钢、不锈钢 |
压力 |
1.0Mpa-32Mpa |
阀芯特性 |
单座柱塞型阀芯 |
温度 |
60℃~560℃ |
结构形式 |
标准型;低温型;散热型;波纹管密封型 |
连接方式 |
法兰连接、焊接 |
法兰端面距 |
GB12221-89 |
适用介质 |
水、蒸汽、油品等 |
法兰标准 |
钢制法兰按GB9113-2000,JB/T-94 |
配套附件(根据要求配置) |
定位器,空气过滤减压阀,手轮机构,限位开关,电磁阀,阀位传送器,继动器,保位阀,其他 |
进口ZMAS;ZMBS气动薄膜角形单座调节阀是一种导向结构的调节阀,阀体结构紧凑,流路通畅,压降损失小,流量大。阀芯导向面积大,抗震性好,阀座关闭性能符合GB/T4213-92标准,调节阀配用多弹簧式薄膜执行机构,其结构紧凑,输出力大,该阀广泛适用于允许泄漏量小阀前后压差不大场合,控制高粘度介质及含有颗粒的流体和泥浆,闪蒸流体等,可避免结焦、堵塞,便于自净与清洗。PN220、PN320公称压力角形高压调节阀专为易产生气蚀高压系统设计的一种特殊阀门。
调节阀又名控制阀,通过接受调节控制单元输出的控制信号,借助动力操作去改变流体流量。调节阀一般由执行机构和阀门组成。按配执行机构使用的动力可分为:气动调节阀,电动调节阀,液动调节阀,自力式调节阀;按功能和特性分为:线性特性,等百分比特性,抛物线特性;按行程特点可分为:直行程,角行程。调节阀的阀体种类很多,常用的阀体种类有直通单座、直通双座、角形、隔膜、小流量、三通、偏心旋转、蝶形、套筒式。调节阀适用于空气、水、蒸汽、各种腐蚀性介质、泥浆、油品等介质。
进口气动薄膜角形单座调节阀参数: |
一、阀体参数:
公称通径:DN20-DN200
公称压力:1.0Mpa-32Mpa
适用温度:-60℃~560℃
连接方式:法兰连接、焊接
适用介质:水、蒸汽、油品等
阀体材质:锻钢、碳钢、不锈钢
阀芯特性:单座柱塞型阀芯
结构形式:标准型;低温型;散热型;波纹管密封型
法兰端面距:GB12221-89
法兰标准:钢制法兰按GB9113-2000,JB/T-94
二、执行机构:
型式:多弹簧式薄膜执行机构
阀作用:正作用,反作用
膜片材料:丁腈橡胶夹增强涤纶织物
供气压力:0.14KPa-0.4KPa
信号接口:内螺纹M16×1.5
弹簧量程:20KPa-100KPa;40KPa-200KPa;80KPa-240KPa
配套附件(根据要求配置):定位器,空气过滤减压阀,手轮机构,限位开关,电磁阀,阀位传送器,继动器,保位阀,其他
三、性能参数:
可调范围:50:1
回差:小于全行程的1%(带定位器);小于全行程的3%-5%(不带定位器)
基本误差:小于全行程的±1%(带定位器);小于全行程的±5%(不带定位器)
阀座泄漏率(对于额定Kv值%):金属密封小于0.01%(ANSIB16.104-1976Ⅳ级)或小于0.001%(为选择项)
四、额定Kv值、行程及动作时间:
公称通径 |
额定流量系数Kv |
气动执行机构型号 |
膜片有效面积 |
额定行程 |
|
DN(mm) |
线性 |
等比 |
(C㎡) |
(mm) |
|
20 |
6.9 |
6.3 |
ZHA/B-22 |
350 |
16 |
25 |
11 |
10 |
|||
32 |
17 |
16 |
ZHA/B-23 |
350 |
25 |
40 |
27 |
25 |
|||
50 |
44 |
40 |
|||
65 |
69 |
63 |
ZHA/B-34 |
560 |
40 |
80 |
110 |
100 |
|||
100 |
176 |
160 |
|||
125 |
275 |
250 |
ZHA/B-45 |
900 |
60 |
150 |
440 |
400 |
|||
200 |
690 |
630 |
进口气动薄膜角形单座调节阀参数: |
进口ZMAS;ZMBS气动薄膜角形单座调节阀由气动多弹簧薄膜执行机构和低流阻单座阀组成,新型执行机构高度低、重量轻、装校简便,新型阀体结构紧凑、流道畅通,具有大的流量系数。气动单座调节阀操作稳定,具有可靠的动作特性,微小的阀座泄漏、精确的流量特性、宽大的可调范围等特点。
进口气动薄膜角形单座调节阀尺寸: |
|
主要连接外形和尺寸 |
单位:mm |
DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
L |
95 |
100 |
105 |
115 |
125 |
145 |
155 |
175 |
200 |
225 |
275 |
A |
285 |
285 |
285 |
285 |
285 |
360 |
360 |
360 |
470 |
470 |
470 |
重量(kg) |
24 |
26 |
28 |
37 |
43 |
67 |
71 |
88 |
136 |
168 |
260 |
注:此外形尺寸为1.6Mpa压力气动调节阀,如需更高压力尺寸图纸,敬请来电来函咨询。
进口调节阀的流通能力的定义为:当调节阀全开时,阀两端压差为0.1MPa,流体密度为1g/cm3时,每小时流径调节阀的流量数,称为流通能力,也称流量系数,以Cv表示,单位为t/h。流通能力Cv值(Cv=1.167Kv)是调节阀选型的主要参数之一。
