进口HH49X微阻缓闭蝶式止回阀原理为依靠进口介质的推力作用,将两块阀瓣平稳推开;在此同时,进口的压力介质进入油缸内活塞的下部,推动活塞,将活塞上部的油通过针型阀分别压入阀体两侧的小气缸尾端,使小气缸内的活塞杆伸出。当进口介质压力下降低于出口压力时,介质将产生回流,此时阀瓣在弹簧和介质回流的作用下,将自动关闭。但由于活塞杆处于伸出的位置,顶住阀瓣不能全部关闭,还剩有20%左右的面积使介质通过,从而起到了消除水锤的作用。阀瓣被活塞分成先快速关闭后缓慢两步关闭,达到既防电机逆转又起消除静音作用。
进口HH49X微阻缓闭蝶式止回阀原理为依靠进口介质的推力作用,将两块阀瓣平稳推开;在此同时,进口的压力介质进入油缸内活塞的下部,推动活塞,将活塞上部的油通过针型阀分别压入阀体两侧的小气缸尾端,使小气缸内的活塞杆伸出。当进口介质压力下降低于出口压力时,介质将产生回流,此时阀瓣在弹簧和介质回流的作用下,将自动关闭。但由于活塞杆处于伸出的位置,顶住阀瓣不能全部关闭,还剩有20%左右的面积使介质通过,从而起到了消除水锤的作用。阀瓣被活塞分成先快速关闭后缓慢两步关闭,达到既防电机逆转又起消除静音作用。
进口微阻缓闭蝶式止回阀
品牌:德国力特LIT
德国力特LIT止回阀的选型参数表
产品名称 |
进口微阻缓闭蝶式止回阀 |
品牌 |
德国力特LIT |
口径 |
DN40-DN1200 |
阀体材质 |
铸铁、铸钢、碳钢、不锈钢 |
压力 |
1.6Mpa-205Mpa |
缓闭时间 |
3秒-60秒 |
温度 |
-10℃~85℃ |
结构长度 |
GB/T1221-1989 |
连接方式 |
法兰连接 |
试验标准 |
GB/T13927-1992 |
适用介质 |
水,气体,污水,酸碱性介质等 |
电动的电压 |
AC220V,AC380V |
应用行业 |
医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上 |
进口HH49X微阻缓闭蝶式止回阀原理为依靠进口介质的推力作用,将两块阀瓣平稳推开;在此同时,进口的压力介质进入油缸内活塞的下部,推动活塞,将活塞上部的油通过针型阀分别压入阀体两侧的小气缸尾端,使小气缸内的活塞杆伸出。当进口介质压力下降低于出口压力时,介质将产生回流,此时阀瓣在弹簧和介质回流的作用下,将自动关闭。但由于活塞杆处于伸出的位置,顶住阀瓣不能全部关闭,还剩有20%左右的面积使介质通过,从而起到了消除水锤的作用。阀瓣被活塞分成先快速关闭后缓慢两步关闭,达到既防电机逆转又起消除静音作用。
止回阀的启闭件靠介质流动和力量自行开启或关闭,以防止介质倒流。止回阀一般分为升降式、旋启式、蝶式及卧式等四种类型,通式升降式止回阀应安装于水平管路上,立式升降式止回阀和底阀一般安装在垂直管路上,并且介质自下而上流动,旋启式止回阀安装位置不受限制,通常安装于水平管路,但也可以安装于垂直管路或倾料管路上。注意:止回阀只允许介质向一个方向流动,应特别注意介质流动方向,应使介质正常流动方向与阀体上指示的箭头方向相一致,否则就会截断介质的正常流动。
进口微阻缓闭蝶式止回阀参数: |
公称通径:DN40-DN1200
公称压力:1.6Mpa-205Mpa
适用温度:-10℃~85℃
适用介质:水、油
阀体材质:铸铁、铸钢、碳钢、不锈钢
连接方式:法兰连接
缓闭时间:3秒-60秒
结构长度:GB/T1221-1989
试验标准:GB/T13927-1992
进口微阻缓闭蝶式止回阀特性: |
①阀体与阀盖采用垫片密封,拆卸维护方便;
②旋启式结构,能够自行灵活止回;
③旋启式结构能够使阀瓣自行调整,密封效果更好;
④可水平与垂直安装。

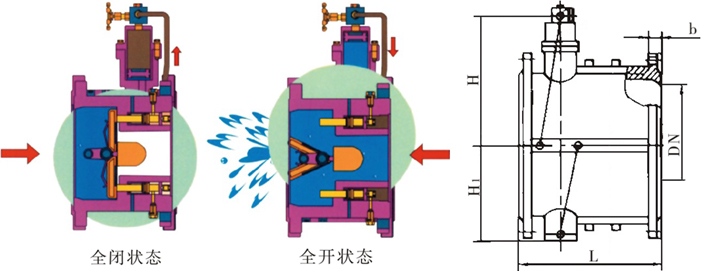

进口微阻缓闭蝶式止回阀尺寸: |
主要连接外形和尺寸 |
单位:mm |
通径 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
L |
140 |
150 |
170 |
180 |
190 |
200 |
210 |
230 |
250 |
270 |
290 |
310 |
330 |
350 |
注:此外形尺寸为1.6Mpa压力止回阀,如需更高压力尺寸图纸,敬请来电来函咨询。
进口微阻缓闭蝶式止回阀可用在清水、污水、海水等介质的排水管道上,既能防止介质的倒流,又能有效的限制破坏性水锤,保证管线的使用安全。不宜用于含有固体颗粒和粘度较大的介质。微阻缓闭蝶式止回阀具有结构新颖、体积小、重量轻、流体阻力小、密封可靠、启闭平稳、耐磨损、使用寿命长,油压、缓闭不受介质影响,有较好的节能效果等特点。HH46X HDH48X HH49X系列微阻缓闭蝶式止回阀已经被各大工业、城建等行业广泛的推广应用,反应良好。
