进口H74H,W对夹单瓣旋启式止回阀是一种超圆盘式止回阀,薄型对夹式止回阀主要适用于给水系统、石油、化工、冶金等工业部门对有安装空间限制的场所最为适用。
进口H74H,W对夹单瓣旋启式止回阀是一种超圆盘式止回阀,薄型对夹式止回阀主要适用于给水系统、石油、化工、冶金等工业部门对有安装空间限制的场所最为适用。

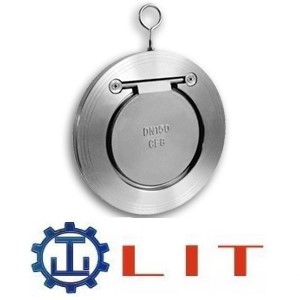

进口对夹单瓣旋启式止回阀
品牌:德国力特LIT
进口H74H,W对夹单瓣旋启式止回阀是一种超圆盘式止回阀,薄型对夹式止回阀主要适用于给水系统、石油、化工、冶金等工业部门对有安装空间限制的场所最为适用。
德国力特阀门国际有限公司成立于1985年,是流体控制领域的先驱企业,公司总部位于德国西部北莱茵-威斯特法伦州鲁尔区的多特蒙德市,工厂遍及西班牙,捷克和意大利,拥有一支有经验的研发队伍,实行全球统一设计,统一标准,在阀门领域内处于世界领先地位。致力于科研开发流体控制阀门,生产流体控制设备系统,在许多个国家均有生产阀门基地,是多家世界五百强企业的合作伙伴,产品以质量和信誉赢得客户的信任和支持。
进口对夹单瓣旋启式止回阀回阀的启闭件靠介质流动和力量自行开启或关闭,以防止介质倒流。止回阀一般分为升降式、旋启式、蝶式及卧式等四种类型,通式升降式止回阀应安装于水平管路上,立式升降式止回阀和底阀一般安装在垂直管路上,并且介质自下而上流动,旋启式止回阀安装位置不受限制,通常安装于水平管路,但也可以安装于垂直管路或倾料管路上。注意:止回阀只允许介质向一个方向流动,应特别注意介质流动方向,应使介质正常流动方向与阀体上指示的箭头方向相一致,否则就会截断介质的正常流动。
进口对夹单瓣旋启式止回阀参数: |
公称通径:DN15-DN200(1/2"-48")
公称压力:1.6Mpa-4.0Mpa(150LB-300LB)
适用温度:-20℃~425℃
适用介质:水、油品、蒸汽
阀体材质:碳钢、不锈钢
连接方式:对夹法兰连接
进口对夹单瓣旋启式止回阀特性: |
①结构长度短,其结构长度只有传统法兰止回阀的1/4~1/8;
②体积小、重量轻,其重量只有传统法兰止回阀的1/4~1/20;
③阀瓣关闭快速,水锤压力小;
④水平管道或垂直管道均可使用,安装方便;
⑤流道顺畅、流体阻力小;
⑥动作灵敏、密封性能好;
⑦阀瓣行程短、关闭冲击力小;
⑧整体结构、简单紧凑、造型美观。
进口对夹单瓣旋启式止回阀尺寸: |
主要连接外形和尺寸 |
单位:mm |
通径 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
L |
15 |
15 |
16 |
16 |
17 |
19 |
26 |
29 |
38 |
38 |
48 |
48 |
58 |
注:此外形尺寸为1.6Mpa压力止回阀,如需更高压力尺寸图纸,敬请来电来函咨询。
进口H74W对夹单瓣旋启式止回阀采用短型结构尺寸和单阀瓣旋启式设计,相比传统的旋启式止回阀,该系列阀门具有无外漏、水平安装,密封性能好、线性震动小、压降小和零座圈磨损优势,特别是水平安装时阀门开阀压力小。适用于公称压力PN1.0MPa~42.0MPa、Class150-2500,公称通径DN15~1200mm、NPS1/2~48,工作温度-196~540℃的各种管路上,用于防止介质倒流。通过选用不同的材质,可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。
1、客户如对产品有特殊要求,须在订货合同中提供以下说明:
a.结构长度;
b.连接形式;
c.公称直径;
d.产品使用介质及温度、压力范围;
e.试验、检验标准及其他要求。
2、本公司可根据客户特定要求配置各类驱动装置。
深圳前港国际贸易有限公司提醒您:如果您对进口阀门的说明有不明白的地方, 请联系我公司相关部门,我们将竭诚为您服务!
