进口H76W对夹双瓣旋启式止回阀又称蝶式止回阀,由阀体、阀瓣、阀杆及弹簧等零件组成,蝶式止回阀采用对夹式,蝶板为两个半圆,且采用弹簧强制复位,密封面可为本体堆焊耐磨材料或衬橡胶,使用范围广,密封可靠。
进口H76W对夹双瓣旋启式止回阀又称蝶式止回阀,由阀体、阀瓣、阀杆及弹簧等零件组成,蝶式止回阀采用对夹式,蝶板为两个半圆,且采用弹簧强制复位,密封面可为本体堆焊耐磨材料或衬橡胶,使用范围广,密封可靠。

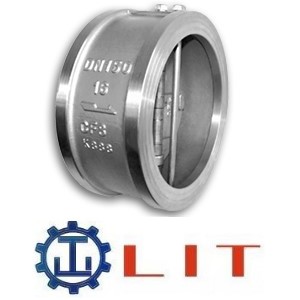

进口对夹双瓣旋启式止回阀
品牌:德国力特LIT
进口H76W对夹双瓣旋启式止回阀又称蝶式止回阀,由阀体、阀瓣、阀杆及弹簧等零件组成,蝶式止回阀采用对夹式,蝶板为两个半圆,且采用弹簧强制复位,密封面可为本体堆焊耐磨材料或衬橡胶,使用范围广,密封可靠。
德国力特阀门国际有限公司成立于1985年,是流体控制领域的先驱企业,公司总部位于德国西部北莱茵-威斯特法伦州鲁尔区的多特蒙德市,工厂遍及西班牙,捷克和意大利,拥有一支有经验的研发队伍,实行全球统一设计,统一标准,在阀门领域内处于世界领先地位。致力于科研开发流体控制阀门,生产流体控制设备系统,在许多个国家均有生产阀门基地,是多家世界五百强企业的合作伙伴,产品以质量和信誉赢得客户的信任和支持。
进口对夹双瓣旋启式止回阀参数: |
公称通径:DN40-DN1200(1-1/2"~48")
公称压力:1.6Mpa-25Mpa(150LB-2500LB)
适用温度:-20℃~425℃
适用介质:水、油品、蒸汽
阀体材质:碳钢、不锈钢
连接方式:对夹法兰连接
①设计制造:APl594;AP 6D;JB/T8937
②结构长度:API594;APl60;DlN3202;JB/T8937
③压力温度:ANsIBl6.34;DlN2401;GB/T 9124;HG20604;HG20625;SH3406;JB/T74
④试验检验:AP 598;JB/T 9092
进口对夹双瓣旋启式止回阀特性: |
结构长度短,体积小、重量轻,阀瓣关闭快速,水锤压力小,水平管道或垂直管道均可使用,安装方便。
进口对夹双瓣旋启式止回阀尺寸: |

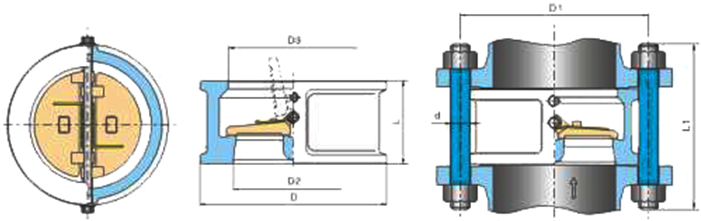

主要连接外形和尺寸 |
单位:mm |
通径 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
L |
60 |
60 |
67 |
73 |
73 |
86 |
98 |
127 |
146 |
181 |
184 |
191 |
203 |
219 |
注:此外形尺寸为1.6Mpa压力止回阀,如需更高压力尺寸图纸,敬请来电来函咨询。
进口H76W对夹双瓣旋启式止回阀由阀体、阀瓣、阀杆及弹簧等零件组成,采用对夹式连接,结构紧凑。由于阀瓣的关闭行程短,并有弹簧加载,关闭速度快,可显著减少水锤现象。产品具有体积小、重量轻、动作灵敏、密封可靠、安装方便等特点,可水平安装或垂直安装,可适用于水、蒸气、油品、硝酸、醋酸、强氧化性介质等多种介质。
