进口H71W升降式对夹止回阀的阀瓣呈圆盘状,绕阀座通道的转轴作旋转运动,因阀内通道成流线形,流动阻力比升蝶式止回阀小,适用于低流速和流动不常变化的大口径场合。水平或垂直安装于管路系统,防止介质倒流。
进口H71W升降式对夹止回阀的阀瓣呈圆盘状,绕阀座通道的转轴作旋转运动,因阀内通道成流线形,流动阻力比升蝶式止回阀小,适用于低流速和流动不常变化的大口径场合。水平或垂直安装于管路系统,防止介质倒流。
进口升降式对夹止回阀
品牌:德国力特LIT
进口H71W升降式对夹止回阀的阀瓣呈圆盘状,绕阀座通道的转轴作旋转运动,因阀内通道成流线形,流动阻力比升蝶式止回阀小,适用于低流速和流动不常变化的大口径场合。水平或垂直安装于管路系统,防止介质倒流。
德国力特阀门国际有限公司成立于1985年,是流体控制领域的先驱企业,公司总部位于德国西部北莱茵-威斯特法伦州鲁尔区的多特蒙德市,工厂遍及西班牙,捷克和意大利,拥有一支有经验的研发队伍,实行全球统一设计,统一标准,在阀门领域内处于世界领先地位。致力于科研开发流体控制阀门,生产流体控制设备系统,在许多个国家均有生产阀门基地,是多家世界五百强企业的合作伙伴,产品以质量和信誉赢得客户的信任和支持。
进口升降式对夹止回阀参数: |
公称通径:DN15-DN200(1/2"-8")
公称压力:1.6Mpa-16Mpa(150LB-900LB)
适用温度:-20℃~425℃
适用介质:水、油品、蒸汽
阀体材质:碳钢、不锈钢
连接方式:对夹法兰连接
设计制造:API 594;API 6D;ASME B16.34
结构长度:API 594;API 6D;ASME B16.10
试验标准:API 598;API 6D
进口升降式对夹止回阀特性: |
结构长度短,体积小、重量轻,阀瓣关闭快速,水锤压力小。

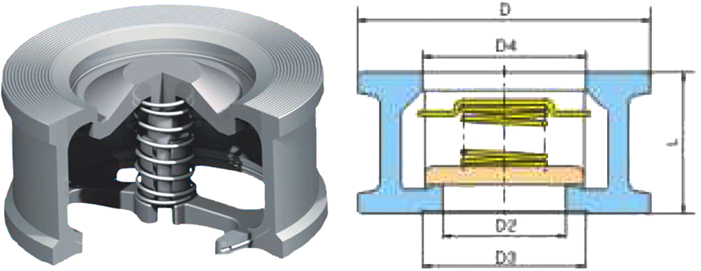

进口升降式对夹止回阀尺寸: |
主要连接外形和尺寸 |
单位:mm |
通径 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
L |
25 |
32 |
36 |
38 |
40 |
44 |
62 |
65 |
68 |
86 |
100 |
110 |
160 |
注:此外形尺寸为1.6Mpa压力止回阀,如需更高压力尺寸图纸,敬请来电来函咨询。
进口止回阀的启闭件靠介质流动和力量自行开启或关闭,以防止介质倒流。止回阀一般分为升降式、旋启式、蝶式及卧式等四种类型,通式升降式止回阀应安装于水平管路上,立式升降式止回阀和底阀一般安装在垂直管路上,并且介质自下而上流动,旋启式止回阀安装位置不受限制,通常安装于水平管路,但也可以安装于垂直管路或倾料管路上。注意:止回阀只允许介质向一个方向流动,应特别注意介质流动方向,应使介质正常流动方向与阀体上指示的箭头方向相一致,否则就会截断介质的正常流动。
1、客户如对产品有特殊要求,须在订货合同中提供以下说明:
a.结构长度;
b.连接形式;
c.公称直径;
d.产品使用介质及温度、压力范围;
e.试验、检验标准及其他要求。
2、本公司可根据客户特定要求配置各类驱动装置。
