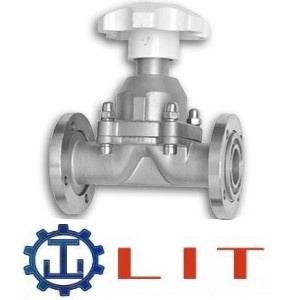

进口高真空隔膜阀是利用阀杆将橡胶膜直接压在阀座上，用来截止或接通真空系统。采用连接形式有活套法兰连接、快卸法兰连接、焊接式连接。焊接式连接又分焊接式I型连接(即两端焊接)，焊接式II型连接(即一端焊接，另一端插入)。
进口高真空隔膜阀是利用阀杆将橡胶膜直接压在阀座上，用来截止或接通真空系统。采用连接形式有活套法兰连接、快卸法兰连接、焊接式连接。焊接式连接又分焊接式I型连接(即两端焊接)，焊接式II型连接(即一端焊接，另一端插入)。
品牌：德国力特LIT
进口高真空隔膜阀是利用阀杆将橡胶膜直接压在阀座上，用来截止或接通真空系统。采用连接形式有活套法兰连接、快卸法兰连接、焊接式连接。焊接式连接又分焊接式I型连接(即两端焊接)，焊接式II型连接(即一端焊接，另一端插入)。
进口GM型高真空隔膜阀利用阀杆带动橡胶密封片螺杆传动上下运动，气动截止接通真空系统。用于接通或切断真空(压力)系统管路中的介质流。高真空隔膜阀应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。
隔膜阀是一种特殊形式的截断阀，它的启闭件是一块用软质材料制成的隔膜，把阀体内腔与阀盖内腔及驱动部件隔开。隔膜把下部阀体内腔与上部阀盖内腔隔开，使位于隔膜上方的阀杆、阀瓣等零件不受介质腐蚀，省去了填料密封结构，且不会产生介质外漏。以压缩空气为动力带动传动螺杆，使阀芯上下运动，同时拉动膜片上下运动使其关闭和打开。
|
进口高真空隔膜阀参数： |
公称通径：DN10-DN50
适用温度：-30℃~150℃
适用介质：空气、水、酸、碱
阀体材质：铸钢、碳钢、不锈钢
连接方式：活套法兰、快卸法兰、焊接式、一焊一插管
法兰标准：GB6070、GB4892
阀门漏率(Pa.L/S)：≤1.3×10负四次方
适用范围(Pa)：10五次方~1.3×10负四次方
|
进口高真空隔膜阀特性： |
GM高真空隔膜阀具有关闭力矩小，寿命长等优点。
|

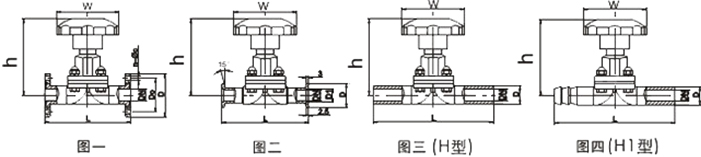

进口高真空隔膜阀尺寸： |
|
主要连接外形和尺寸 |
单位：mm |
|
通径DN |
D |
Do |
W |
H/H1 |
L |
n-φc |
|
10 |
55 |
40 |
65 |
89/99 |
75 |
4-6.6 |
|
25 |
70 |
55 |
80 |
110/123 |
120 |
4-6.6 |
|
40 |
100 |
80 |
120 |
139/159 |
150 |
4-9 |
|
50 |
110 |
90 |
120 |
159/186 |
180 |
4-9 |
注：此外形尺寸为1.6Mpa压力活套法兰真空隔膜阀，如需更高压力尺寸图纸，敬请来电来函咨询。
进口隔膜阀的启闭件是一块用软质材料制成的隔膜，把阀体内腔与阀盖内腔及驱动部件隔开，依靠柔软的橡胶膜或塑料膜来控制流体运动的。隔膜阀用耐腐蚀衬里的阀体和耐腐蚀隔膜代替阀芯组件，利用隔膜的移动起调节作用，适用于有腐蚀性、粘性、浆液介质。
注：
1、客户如对产品有特殊要求，须在订货合同中提供以下说明：
a．结构长度；
b．连接形式；
c．公称直径；
d．产品使用介质及温度、压力范围；
e．试验、检验标准及其他要求。
2、本公司可根据客户特定要求配置各类驱动装置。
深圳前港国际贸易有限公司提醒您：如果您对进口阀门的说明有不明白的地方， 请联系我公司相关部门，我们将竭诚为您服务！
