进口衬氟隔膜阀是一种特殊形式的、具有截断功能的隔膜阀门,其吝惜闭件由钢质阀瓣与软质材料(橡胶和氟塑料复合)制成的隔膜组成,并将阀体内腔与阀盖内腔隔开,以达到截断管内介质之目的。
进口衬氟隔膜阀是一种特殊形式的、具有截断功能的隔膜阀门,其吝惜闭件由钢质阀瓣与软质材料(橡胶和氟塑料复合)制成的隔膜组成,并将阀体内腔与阀盖内腔隔开,以达到截断管内介质之目的。

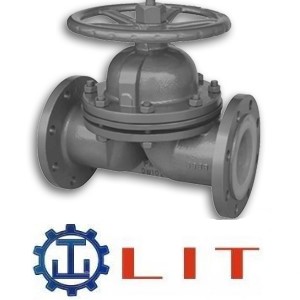

品牌:德国力特LIT
进口衬氟隔膜阀是一种特殊形式的、具有截断功能的隔膜阀门,其吝惜闭件由钢质阀瓣与软质材料(橡胶和氟塑料复合)制成的隔膜组成,并将阀体内腔与阀盖内腔隔开,以达到截断管内介质之目的。
进口衬氟隔膜阀结构为屋脊式,其启闭件由钢质阀瓣与橡胶衬垫及氟塑料隔膜组成,并将阀体内腔与阀盖内腔隔开,以达到截断与接通介质的目的。
屋脊式衬氟隔膜流道无运动部件阻挡,无缝隙,流道内没有凹穴,因此流体不会沉积在体腔内,对于食品、医药类工业管道非常适用。
进口衬氟隔膜阀是一种特殊形式的截断阀,出现于20世纪20年代。它的启闭件是一块用软质材料制成的隔膜,把阀体内腔与阀盖内腔及驱动部件隔开,故称隔膜阀。特点最突出特点是隔膜把下部阀体内腔与上部阀盖内腔隔开,使位于隔膜上方的阀杆、阀瓣等零件不受介质腐蚀,省去了填料密封结构,且不会产生介质外漏
进口衬氟隔膜阀参数: |
公称通径:DN15-DN300
公称压力:0.6Mpa-1.6Mpa
适用温度:-30℃~150℃
适用介质:强酸碱及各种有机溶剂
阀体材质:铸钢、碳钢、不锈钢
连接方式:法兰连接
设计标准:GB/T 12239
结构长度:JB1688/GB12221
法兰标准:JB/T79-94;GB9113.1-26
检验试验:GB/T13927
进口衬氟隔膜阀特性: |
①隔膜阀全开和关闭的位置行程设计的比较短,因此,隔膜的挠性应力减小,延长了隔膜的使用寿命;
②利用FEP(Teflon)氟塑料与全成橡胶复合而成的隔膜的带有Teflon氟塑料衬里层的阀门,可适于除"熔融碱金属、元素氟"外的各种强腐蚀性介质;
③复合式衬氟隔膜阀将阀体下部内腔与阀盖内腔隔开,并与之形成直流通道,使隔膜上部的阀杆、阀瓣等内件与介质完全隔离,省去填料密封结构,介质的内漏和外漏可同时避免。

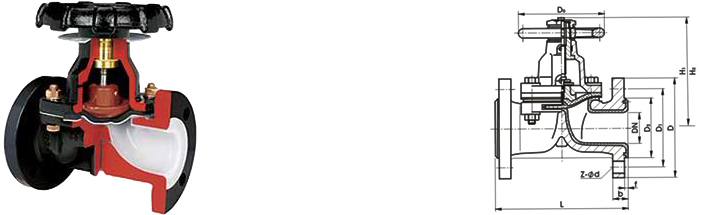

进口衬氟隔膜阀尺寸: |
主要连接外形和尺寸 |
单位:mm |
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
L |
125 |
135 |
145 |
160 |
180 |
210 |
250 |
300 |
350 |
400 |
460 |
570 |
680 |
790 |
Do |
100 |
100 |
120 |
120 |
140 |
140 |
200 |
200 |
280 |
320 |
320 |
400 |
500 |
500 |
注:此外形尺寸为1.6Mpa压力隔膜阀,如需更高压力尺寸图纸,敬请来电来函咨询。
进口隔膜阀的启闭件是一块用软质材料制成的隔膜,把阀体内腔与阀盖内腔及驱动部件隔开,依靠柔软的橡胶膜或塑料膜来控制流体运动的。隔膜阀用耐腐蚀衬里的阀体和耐腐蚀隔膜代替阀芯组件,利用隔膜的移动起调节作用,适用于有腐蚀性、粘性、浆液介质。
注:
1、客户如对产品有特殊要求,须在订货合同中提供以下说明:
a.结构长度;
b.连接形式;
c.公称直径;
d.产品使用介质及温度、压力范围;
e.试验、检验标准及其他要求。
2、本公司可根据客户特定要求配置各类驱动装置。
