进口气动高性能蝶阀浮动式阀座应用材料领域最先进的复合材料成果，由号称塑料网的聚四氟乙烯和高回弹性能的硅橡胶复合而成。阀座适用于低温-100℃至200℃的工作温度，配合不同的阀体材质能适用于水、气体、油品等常用介质和食品、医药等工业的纯净介质，以及化工领域的强腐蚀性介质，是名副其实的高性能。
进口气动高性能蝶阀浮动式阀座应用材料领域最先进的复合材料成果，由号称塑料网的聚四氟乙烯和高回弹性能的硅橡胶复合而成。阀座适用于低温-100℃至200℃的工作温度，配合不同的阀体材质能适用于水、气体、油品等常用介质和食品、医药等工业的纯净介质，以及化工领域的强腐蚀性介质，是名副其实的高性能。

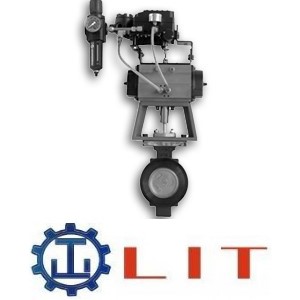

品牌：德国力特LIT
进口气动高性能蝶阀浮动式阀座应用材料领域最先进的复合材料成果，由号称塑料网的聚四氟乙烯和高回弹性能的硅橡胶复合而成。阀座适用于低温-100℃至200℃的工作温度，配合不同的阀体材质能适用于水、气体、油品等常用介质和食品、医药等工业的纯净介质，以及化工领域的强腐蚀性介质，是名副其实的高性能。
进口高性能蝶阀具有超独特的产品结构，特殊的浮动式阀座设计，依据压力源之方向，自动调整座位置，达到阀门双面持压之效果，並增加了阀座使用寿命，使用寿命可达50万次以上，阀轴经过特殊防尘设计，防止了流体进入阀轴造成阀轴卡死之情況，高性能蝶阀依不同工況，可选用不同材质及性能，阀座采用了PTFE、RTFE、PEEK、METAL等材。
进口高性能蝶阀连接方式可采用对夹式或用于大管径及管路终端的凸耳式单法兰设计。除了按ASME B16.5、B16.47标准外，还可按用户要求，用于DIN标准、JIS标准和国标等连接尺寸。
蝶阀的启闭件是一个圆盘形的蝶板,在阀体内绕其自身的轴线旋转,从而达到启闭或调节的目的。蝶阀的优点有结构简单、体积小、重量轻、安装尺寸小、开关迅速。
|
进口气动高性能蝶阀参数： |
|
阀体材质 |
执行器参数 |
|
公称通径：DN50-DN1200（2"~48"） |
作用方式：双作用、单作用（弹簧复位） |
|
公称压力：1.0Mpa-6.4Mpa（150LB~300LB） |
气源压力：双作用：3-8bar；单作用：4-8bar |
|
适用温度：-50℃~450℃ |
行程范围：90°（±5） |
|
适用介质：水、蒸汽、油品、腐蚀性介质 |
输出扭矩：双作用：3.9-10560N.m；单作用：8.5-4858N.m |
|
阀体材质：碳钢、铸钢、不锈钢 |
控制方式：开关型、智能调节型 |
|
设计制造：ASME B16.5；B16.47 |
附件选择：电磁阀、定位器、限位开关、三联件、手动机构 |
|
进口气动高性能蝶阀特性： |
用独特的动载密封PTFE阀座设计，弹性好，可靠性高；
无需增加O型圈或金属部件来保持密封；
唇缘式密封结构可补偿温度和压力的变化；
使用寿命长，维修量小；
密封试验，双向达到无气泡泄漏；
耐火/防火阀座，防火型蝶阀设计遵照API607标准。
阀体：一体式阀体设计
压环：蝶阀专利压环设计，可确保密封面止漏效果，法兰可适用于各种法兰垫片
阀座：达到双向持压之效果。（阀门安装时须将压环装置于管中上游端）
轴承：上下轴承材料为PTFE+316SS
止推环：防止阀轴错位以及稳定阀轴位置装置
填料：蝶阀多层式PTFE设计
支架：利用铸造方式制作并符合ISO 5211 之标准.
|

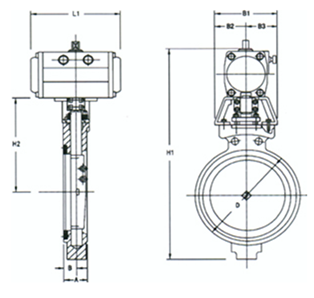

进口气动高性能蝶阀尺寸： |
|
主要连接外形和尺寸 |
单位：mm |
|
通径 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
|
A |
43 |
49 |
49 |
54 |
64 |
57 |
64 |
71 |
81 |
92 |
102 |
114 |
127 |
|
H1 |
437 |
460 |
500 |
520 |
555 |
585 |
705 |
790 |
905 |
1135 |
1168 |
1224 |
1268 |
注：此外形尺寸为1.6Mpa压力蝶阀，如需更高压力尺寸图纸，敬请来电来函咨询。
进口气动高性能蝶阀是我司运用先进技术，解决了通用阀门难以适应的高低温、高压、真空等工况而开发的产品。该阀具有独特的自密封和双偏心结构，可作快速切断或调节流量之用。
注：
1、客户如对产品有特殊要求，须在订货合同中提供以下说明：
a．结构长度；
b．连接形式；
c．公称直径；
d．产品使用介质及温度、压力范围；
e．试验、检验标准及其他要求。
2、本公司可根据客户特定要求配置各类驱动装置。
