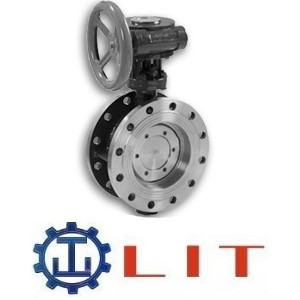

进口蜗轮法兰硬密封蝶阀D343H采用一个"U"型不锈钢密封圈，内部精密的弹性密封圈与经过抛光的蝶板三维偏心接触。解决了传统偏心蝶阀在启闭0°~10°瞬间密封面仍处于滑动接触摩擦的弊病，实现蝶板在开启瞬间密封面即分离,关闭接触即密封的效果,达到延长使用寿命、密封性能最佳的目的。它的结构简单、体积小、重量轻、材料耗用省，安装尺寸小，开关迅速，驱动力矩小等特点，用于截断、接通、调节管路中的介质，具有良好的流体控制特性和关闭密封性能。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。
品牌：德国力特LIT
进口蜗轮法兰硬密封蝶阀D343H采用一个"U"型不锈钢密封圈，内部精密的弹性密封圈与经过抛光的蝶板三维偏心接触。解决了传统偏心蝶阀在启闭0°~10°瞬间密封面仍处于滑动接触摩擦的弊病，实现蝶板在开启瞬间密封面即分离,关闭接触即密封的效果,达到延长使用寿命、密封性能最佳的目的。它的结构简单、体积小、重量轻、材料耗用省，安装尺寸小，开关迅速，驱动力矩小等特点，用于截断、接通、调节管路中的介质，具有良好的流体控制特性和关闭密封性能。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。
阀杆为通杆结构，经过调质处理，有良好的综合力学性能和抗腐蚀性，抗擦伤性。蝶阀启闭时阀杆只作旋转运动而不作升降运行，阀杆的填料不易破坏，密封可靠。与蝶板锥销固定，外伸端为防冲出型设计，以免在阀杆与蝶板连接处意外断裂时阀杆崩出。
进口蜗轮法兰硬密封蝶阀阀广泛应用于石化、电厂、钢厂、食品、化工、饮料、医药、工业环保水处理、高层建筑给排水管路等多种管路上作调节介质流量和启闭之用。
|
进口蜗轮法兰硬密封蝶阀参数： |
公称通径：DN40-DN1200
公称压力：1.0Mpa-4.0Mpa
适用温度：-20~+425℃
适用介质：水、蒸汽、油品、海水、酸类
阀体材质：铸钢、碳钢、不锈钢、铬钼钒钢
连接方式：法兰连接
防火测试：API 607
设计标准：API 609；ASME B16.34；GB/T12238；GB/T12224；JB/T 8527
结构长度：API 609；ASME B16.10；GB/T12221；
连接标准：ASME B16.5；ASME B16.47；ASME B16.25；GB/T 9113；HG/T 20592
检验测试：API 598；GB/T13927；JB/T9092 ；GB/T 26480
|
进口蜗轮法兰硬密封蝶阀特性： |
①金属硬密封蝶阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越关越紧的密封功能；
②密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能；
③碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长；
④大规格蝶板采用绗架结构，强度高，过流面积大，流阻小；
⑤本阀不仅采用了常规的三偏心多层次硬密封结构，更主要的是结合了固定式球阀的活动阀座原理，更有效的保障了反向承压时的密封性能，真正做到了双向承压100%。安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。
|

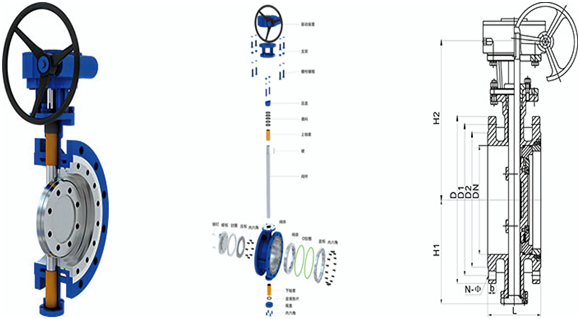

进口蜗轮法兰硬密封蝶阀尺寸： |
|
主要连接外形和尺寸 |
单位：mm |
|
通径 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
|
L |
108 |
112 |
114 |
127 |
140 |
140 |
152 |
165 |
178 |
190 |
216 |
222 |
229 |
注：此外形尺寸为1.6Mpa压力蝶阀，如需更高压力尺寸图纸，敬请来电来函咨询。
进口D343H法兰硬密封蝶阀为偏心金属密封结构，密封形式为金属对金属密封，可调换金属密封圈对金属密封，不锈钢板与石墨复合板密封圈对金属密封。
注：
1、客户如对产品有特殊要求，须在订货合同中提供以下说明：
a．结构长度；
b．连接形式；
c．公称直径；
d．产品使用介质及温度、压力范围；
e．试验、检验标准及其他要求。
2、本公司可根据客户特定要求配置各类驱动装置。
