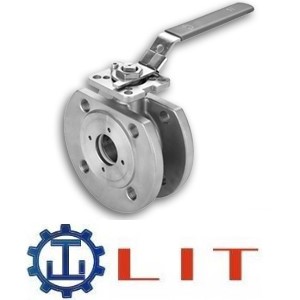

进口对夹式球阀

进口对夹式球阀的关闭件是个球体,球体绕阀体心线作旋转来达到开启、关闭的一种阀门。 球阀在管路中主要用来做切断、分配和改变介质的流动方向。

  • 型号:进口对夹式球阀
  • 类别:进口手动球阀
  • 价格:0
  • 产地:GER
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 提供全套解决方案
  • 销售:0755-23704189 (销售1部)
  • 厂址:深圳市南山区南头街道深南大道与前海路交汇处海岸卡夫诺西座2601室

详细介绍

分享到:

品牌:德国力特LIT

进口对夹式球阀的关闭件是个球体,球体绕阀体心线作旋转来达到开启、关闭的一种阀门。 球阀在管路中主要用来做切断、分配和改变介质的流动方向。

对夹球阀及对夹保温夹套球阀适用于Class150、PN1.0~2.5MPa,工作温度 29~180(密封圈为增强聚四氟乙烯)或 29~300(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质。

阀座采用弹性密封结构,密封可靠,启闭轻松。设有耐火结构,万一发生火灾时,仍然能够可靠操作并具有良好的密封性。根据用户需要,可设有防静电结构。设置了90°开关带孔定位片,根据需要可以加锁,防止误操作。

选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质

进口对夹式球阀参数:

公称通径:DN15-DN100
公称压力:1.6Mpa-6.4Mpa
适用温度:-20~180℃~300
适用介质:水、气、油品、天然气和酸碱腐蚀性介质。
阀体材质:碳钢、不锈钢
连接方式:对夹法兰连接
驱动方式:手动、气动、电动等。

进口对夹式球阀结构:

①偏心的独特设计使密封面之间无摩擦传动,延长了阀门使用寿命。
②由扭矩产生弹性密封。
③巧妙的楔形设计使阀门有越关越紧的自动密封功能,密封面之间具有补偿性、零泄漏。
④体积小、重量轻、操作轻巧、便于安装。
⑤可根据用户要求配置气动、电动装置,满足遥控和程控的需要。
⑥更换零件材质可适用于各种介质,并可进行衬里防腐。

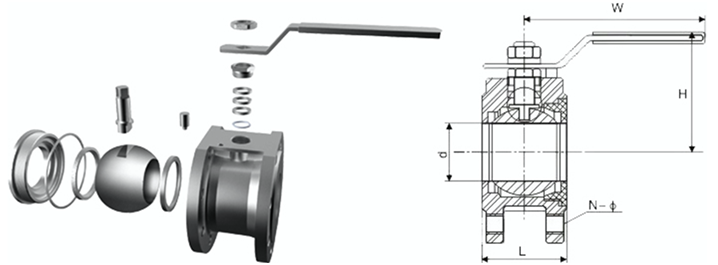

进口对夹式球阀尺寸:





主要连接外形和尺寸

单位:mm

通径

15

20

25

32

40

50

65

80

100

L

35

40

44

52

62

78

101

120

143

H

70

77

75

88

100

108

115

135

145

对夹式薄型保温球阀参数:

对夹式薄型保温球阀概述:薄型保温球阀具有良好的保温保冷特性,且阀门的通径与管径一致,同时又能有效降低管路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中,以输送常温下会凝固的高粘度介质。 主要型号、保温型:手动(BQ71F)、气动(BQ671F)、电动(BQ971F) 公称通径:DN15-100mm1/2"-4" 公称压力:PN1.0-2.5MPa CLASS:150lb、JIS:10K

主要零件材料

序号
NO

零件名称

材质

1

阀体

不锈钢CF8M/CF8

碳钢WCB

2

不锈钢316/304

不锈钢SS304

3

密封垫

聚四氟乙烯PTFE

聚四氟乙烯PTFE

4

阀杆

不锈钢316/304

不锈钢SS304

5

填料

聚四氟乙烯PTFE

聚四氟乙烯PTFE

6

定位锁

不锈钢304

不锈钢SS304

7

手柄

不锈钢304

不锈钢SS304

8

阀杆螺母

不锈钢304

不锈钢SS304

9

填料压盖

不锈钢304

不锈钢SS304

10

手柄套

塑料

塑料

11

密封瓶帽

不锈钢316/304

不锈钢SS304

12

垫圈

聚四氟乙烯PTFE

聚四氟乙烯PTFE



主要尺寸单位:mm

SIZE

1/2"

3/4"

1"

11/4"

11/2"

2"

21/2"

3"

4"

5"

6"

8"

d

15

20

25

29

38



62

76

92

110

145

195

L

32

38.5

45

55

62

72

95

120

145

200

225

275

D

95

105

115

135

145

160

180

195

215

245

280

335

D1

65

75

85

100

110

125

145

160

180

210

240

295

D2

45

55

65

78

85

100

120

135

155

185

210

265

H

62

70

79

86

92

102

158

172

187

200

240

278

E

110

125

135

150

150

180

250

300

350

650

840

1000

b

14

14

16

16

18

20

22

24

24

26

26

28

z-d1

4-14

4-14

4-14

4-18

4-18

4-18

4-18

8-18

8-18

8-18

8-23

12-20

f

2

2

2

3

3

3

3

3

3

3

3

3





注:此外形尺寸为1.6Mpa压力球阀,如需更高压力尺寸图纸,敬请来电来函咨询。
进口对夹式球阀与普通球阀相比,超薄型球阀具有结构长度短、重量轻、安装方便、节省材料等显著的优点。此外,阀座采用弹性密封结构,密封可靠,启闭轻松。设有耐火结构,万一发生火灾时,仍然能够可靠操作并具有良好的密封性。根据用户需要,可设有防静电结构。

注:阀体材质:碳钢、不锈钢

阀体材质:碳钢(碳钢是含碳量在0.0218%~2.11%的铁碳合金。也叫碳素钢。一般还含有少量的硅、锰、硫、磷。一般碳钢中含碳量较高则硬度越大,强度也越高,但塑性较低。)

阀体材质:不锈钢(不锈钢(Stainless Steel)是不锈耐酸钢的简称,耐空气、蒸汽、水等弱腐蚀介质或具有不锈性的钢种称为不锈钢;而将耐化学腐蚀介质(酸、碱、盐等化学浸蚀)腐蚀的钢种称为耐酸钢。同时他还分为:马氏体钢、铁素体钢、奥氏体钢、奥氏体-铁素体(双相)不锈钢及沉淀硬化不锈钢等。另外,可按成分分为:铬不锈钢、铬镍不锈钢和铬锰氮不锈钢等。还有用于压力容器用的专用不锈钢《GB24511_2009_承压设备用不锈钢钢板及钢带》。)

注:连接方式:对夹法兰连接介绍

法兰连接方式是一种管路连接方式,具体是指在管路对接的两端铸有法兰,在法兰端面上开有密封槽,槽内装密封圈,对接好后用螺栓或双头螺柱将管路紧紧连在一起。

德国力特LIT进口对夹式球阀,进口对夹式保温球阀,部分使用单位中国建材股份有限公司,紫金矿业集团股份有限公司等。

注:

1、客户如对产品有特殊要求,须在订货合同中提供以下说明:

a.结构长度;

b.连接形式;

c.公称直径;

d.产品使用介质及温度、压力范围;

e.试验、检验标准及其他要求。

2、本公司可根据客户特定要求配置各类驱动装置。

深圳前港国际贸易有限公司提醒您:如果您对进口阀门的说明有不明白的地方, 请联系我公司相关部门,我们将竭诚为您服务!
