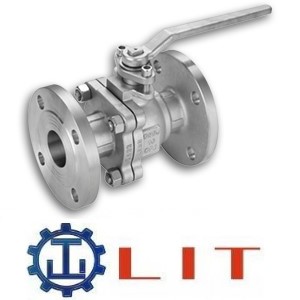

进口不锈钢法兰球阀

进口不锈钢法兰球阀采用特殊设计的双斜面弹性密封圈,有效的降低了球体与密封圈之间的摩擦力,减少了操作力矩。当介质压力较小时,密封圈与球体接触面积较小,故有较大的密封比压,确保可靠密封。当介质压力较大时,密封圈与球铁接触面积也相应增大。故密封圈能承受较大的介质推力而不会损坏,确保可靠密封。

  • 型号:进口不锈钢法兰球阀
  • 类别:进口手动球阀
  • 价格:0
  • 产地:GER
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 提供全套解决方案
  • 销售:0755-23704189 (销售1部)
  • 厂址:深圳市南山区南头街道深南大道与前海路交汇处海岸卡夫诺西座2601室

详细介绍

分享到:

品牌:德国力特LIT

进口不锈钢法兰球阀的关闭件是个球体,球体绕阀体心线作旋转来达到开启、关闭的一种阀门。球阀在管路中主要用来做切断、分配和改变介质的流动方向。
进口不锈钢法兰球阀采用特殊设计的双斜面弹性密封圈,有效的降低了球体与密封圈之间的摩擦力,减少了操作力矩。当介质压力较小时,密封圈与球体接触面积较小,故有较大的密封比压,确保可靠密封。当介质压力较大时,密封圈与球铁接触面积也相应增大。故密封圈能承受较大的介质推力而不会损坏,确保可靠密封。

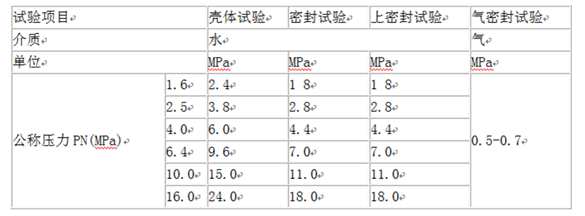

进口法兰球阀设计制造标准是API 600、API 602,整体硅溶胶精密铸造阀体,阀体表面精细、美观,无需打磨。可设计成防静电,耐火结构,阀体等部件选用优质不锈钢并经酸洗、钝化,检查和试验用不含任何油脂的纯净自来水进行高压密封试验,此类球阀不仅操作快速灵便,流阻小,安全可靠,而且使用寿命长(密封副冲刷小),在管路中主要用来做切断、节流的作用

进口不锈钢法兰球阀参数:

公称通径:DN15-DN200
公称压力:1.6Mpa,2.5Mpa,4.0Mpa,6.4Mpa,10Mpa
适用温度:-30℃~425℃
适用介质:水、油、气、蒸汽、酸碱物
阀体材质:不锈钢304,不锈钢316,不锈钢304L,不锈钢316L
连接方式:法兰
传动方式:手动,蜗轮
设计标准:GB/T 12237 ;JB/T 7745
连接标准:GB/T 12221 ;JB/T 7745
检测标准:JB/T 9092

进口不锈钢法兰球阀结构:

①球阀耐火结构:根据用户的需要,球阀可设计成耐火结构,当万一发生火灾而使密封圈烧损时,球阀的各个密封部位均能形成金属对金属的硬密封结构,有效阻止介质的扩散,防止火灾扩大;
②防止静电结构:根据用户的需要,球阀可设计成防静电结构,即在球体与阀杆之间设置导电弹簧,使阀门在开启过程中产生的静电能通过所设置的静电通道传入管路导入地下,达到清除静电的目的,避免静电打火点燃介质,确保系统安全。
③防误操作结构:对安装在野外的或防止非工作人员误操作的,以及在有些振动较大的场合手柄受到撞击易产生误动作的阀门,在阀门的全开或全关的位置设有锁定孔,血药时可加锁,起到安全保险作用。
④球阀埋地结构:根据用户的需求,球阀可设计成阀杆加长结构,适用于管线埋地铺设安装的场所。
⑤自动泄压结构:当滞留于阀腔内的液体介质因温度的升高而产生气化使中腔压力异常升高时,中腔介质能依靠本身的推力推动阀座向后靠而自动泄压,确保阀体安全。
⑥辅助密封结构:根据用户的需要,球阀的阀座及阀杆的密封部位,可加装注脂阀。当密封部位因擦伤而引起泄漏时,通过注脂阀注入密封脂,可起瞬时密封作用。
⑦全通缩径结构:为满足客户的不同需求,球阀设有全通径及缩径两大系列。全通径球阀的通道内径与管线内径一致,不但流体阻力最小,也便于管道清理。而缩径球阀的流体阻力比相同口径截止阀的流体阻力要低很多,重量比相同口径的球阀要轻30%左右,有效降低了生产成本及价格,因为逐渐得到了较广泛的使用。
⑧阀杆防冲出及有效密封结构:阀杆采用下装式、设置带有密封垫片的倒密封结构,倒密封的密封力随阀腔介质压力的增高而增大,从而确保阀杆的密封效果。当阀腔异常升压时,阀杆不会被冲出。填料采用设计合理的V型结构、能将阀腔内部的介质压力及外部压盖的锁紧力有效的转化成阀杆的密封力。

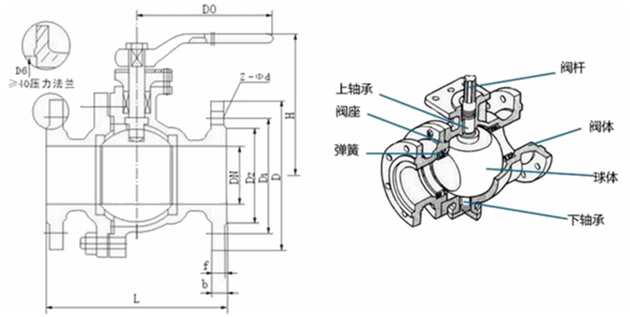

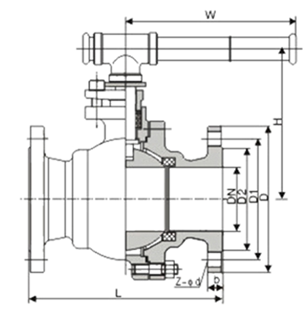

进口不锈钢法兰球阀尺寸:





主要连接外形和尺寸

单位:mm

通径

L

D

D1

D2

b

z-d

H

W

kg

15

130

95

65

45

14

4-14

78

140

3

20

140

105

75

55

14

4-14

84

160

4

25

150

115

85

65

14

4-14

95

180

5

32

165

135

100

78

16

4-18

150

250

9

40

180

145

110

85

16

4-18

150

300

11

50

200

160

125

100

16

4-18

190

350

15

65

220

180

145

120

18

4-18

196

350

19

80

250

195

160

135

20

8-18

215

400

27

100

280

215

180

155

20

8-18

250

500

38

125

320

245

210

185

22

8-18

285

600

58

150

360

280

240

210

240

8-23

370

800

81

200

400

335

295

265

26

12-23

370

800

95

注:此外形尺寸为1.6Mpa压力球阀,如需更高压力尺寸图纸,敬请来电来函咨询。
进口不锈钢法兰球阀被广泛的应用在石油炼制、化工、造纸、只要、食品、水力、电力、市政、钢铁等行业。其中抗硫系列球阀特别适用于含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。

进口铸钢法兰球阀

进口铸钢球阀采用先进的阀座,确保阀门密封,磨擦系数低,操作力矩小、多种阀座材料、适应范围广。开关无误的手柄:采用扁头阀杆,与手柄的连接不会错位,从而保证手柄指示的开关状态与阀一致辞。锁紧装置:为防止阀门开关误操作,在阀门全开、全关位置有锁定孔,确保阀门处于正确的位置。阀杆防飞结构:阀杆为下装式,防止受压飞出,同时可在火灾后,与阀体形成金属接触,确保阀杆密封。适用介质:水、气、油品、天然气和酸碱腐蚀性介质。

进口铸钢法兰球阀参数:

公称通径:DN15-DN200
公称压力:1.6Mpa,2.5Mpa,4.0Mpa,6.4Mpa
适用温度:-30℃~425℃
适用介质:水、油、气、蒸汽
阀体材质:铸钢、碳钢
连接方式:法兰连接
传动方式:手动,蜗轮
设计标准:GB/T 12237 ;JB/T 7745
连接标准:GB/T 12221 ;JB/T 7745
检测标准:JB/T 9092

进口铸钢法兰球阀结构:

阀耐火结构:根据用户的需要,球阀可设计成耐火结构,当万一发生火灾而使密封圈烧损时,球阀的各个密封部位均能形成金属对金属的硬密封结构,有效阻止介质的扩散,防止火灾扩大;
②防止静电结构:根据用户的需要,球阀可设计成防静电结构,即在球体与阀杆之间设置导电弹簧,使阀门在开启过程中产生的静电能通过所设置的静电通道传入管路导入地下,达到清除静电的目的,避免静电打火点燃介质,确保系统安全。
③防误操作结构:对安装在野外的或防止非工作人员误操作的,以及在有些振动较大的场合手柄受到撞击易产生误动作的阀门,在阀门的全开或全关的位置设有锁定孔,血药时可加锁,起到安全保险作用。
④球阀埋地结构:根据用户的需求,球阀可设计成阀杆加长结构,适用于管线埋地铺设安装的场所。
⑤自动泄压结构:当滞留于阀腔内的液体介质因温度的升高而产生气化使中腔压力异常升高时,中腔介质能依靠本身的推力推动阀座向后靠而自动泄压,确保阀体安全。
⑥辅助密封结构:根据用户的需要,球阀的阀座及阀杆的密封部位,可加装注脂阀。当密封部位因擦伤而引起泄漏时,通过注脂阀注入密封脂,可起瞬时密封作用。
⑦全通缩径结构:为满足客户的不同需求,球阀设有全通径及缩径两大系列。全通径球阀的通道内径与管线内径一致,不但流体阻力最小,也便于管道清理。而缩径球阀的流体阻力比相同口径截止阀的流体阻力要低很多,重量比相同口径的球阀要轻30%左右,有效降低了生产成本及价格,因为逐渐得到了较广泛的使用。
⑧阀杆防冲出及有效密封结构:阀杆采用下装式、设置带有密封垫片的倒密封结构,倒密封的密封力随阀腔介质压力的增高而增大,从而确保阀杆的密封效果。当阀腔异常升压时,阀杆不会被冲出。填料采用设计合理的V型结构、能将阀腔内部的介质压力及外部压盖的锁紧力有效的转化成阀杆的密封力。

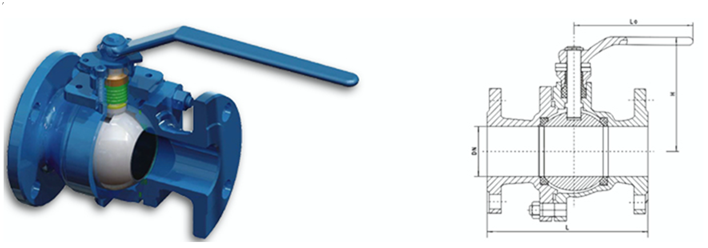

进口铸钢法兰球阀尺寸:





主要连接外形和尺寸

单位:mm

通径

15

20

25

32

40

50

65

80

100

125

150

200

L

130

140

150

165

180

200

220

250

280

320

360

400

H

59

63

75

85

95

107

142

152

178

252

272

342

LO

130

130

160

180

230

230

400

400

650

1050

1050

1410

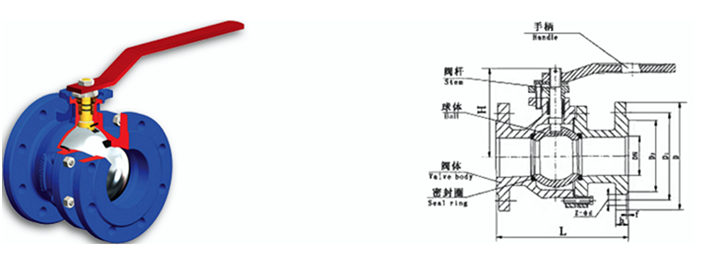

进口法兰球阀结构:

1.防止误操作手柄
阀门的开、关常常是通过手柄的位置来确认,手柄与管道平行为开阀、垂直为关阀。但普通球阀手柄与阀杆的连接是扁四方,容易因手柄与阀杆的连接错误而造成阀门的误操作。而特技浮动型球阀手柄与阀杆的连接是扁平方不可能造成手柄的连接错误,更不会出现误操作。
2. 锁定机构
手动球阀在全开、全关位置,可用锁锁定,以防非工作台人员扳动手柄,造成阀门的误动作。也可防止因管线震动,或不可测的因素造成阀开或关,出现事故。特别是对于易爆油、化学药品等工作管线、或者野外配管场合,具有更加有效的作用。
3. 防飞出阀杆凸肩
为防止因阀门内压的异常升高而使阀杆飞出的危险,在阀杆的下部设置了凸肩,此外为防止火灾出现时,使阀杆密封盘根烧损后,出现泄漏,在阀杆下部凸肩与阀体接触处设置了止推轴承,形成倒密封座,防止泄漏,避免事故的扩大。对于普通球阀,若阀杆盘根烧损,或盘根压盖,螺栓有缺损,阀杆受内压的作用容易飞出,流体外溢,出现事故,甚至加大事故程度,这是安全要求所不允许的。
4. 防静电机能
为防止由于球体及阀杆与TFE(或RPPL)的磨擦而产生静电,容易静电打火点燃易燃爆介质而出现工况事故。在阀杆与球体及球体与阀体之间设置了导静电弹簧,使静电通过管路导入地下,保证系统安全。
5. 耐火结构
为防止因火灾或聚热的出现,使阀座烧损时,发生较大泄漏,而助长火势,特技球阀在球体和阀座间设置了防火密封环,当阀座烧损后,介质将球体迅速推向下游端的金属密封环上,形成金属——金属接触,起一定程度的密封,从而保证系统的安全。
6. 特殊阀座结构
多年制造经验,设计出具有弹性力的双重密封阀座结构,对于高压,低压及真空状态均具有优良的密封效果。
7. 无外漏阀体密封结构
阀体与侧阀体的联接部是靠垫片密封,火灾、高温、震动及开、并扭矩的不均等因素,均可造成该处的外泄漏。除依靠垫片的密封外,特设计为阀体与侧阀体的金属—金属接触,形成金属密封,保证不外漏。

注:此外形尺寸为1.6Mpa压力球阀,如需更高压力尺寸图纸,敬请来电来函咨询。
进口铸钢法兰球阀的关闭件是个球体,球体绕阀体心线作旋转来达到开启、关闭的一种阀门。球阀在管路中主要用来做切断、分配和改变介质的流动方向。铸钢法兰球阀采用特殊设计的双斜面弹性密封圈,有效的降低了球体与密封圈之间的摩擦力,减少了操作力矩。当介质压力较小时,密封圈与球体接触面积较小,故有较大的密封比压,确保可靠密封。当介质压力较大时,密封圈与球铁接触面积也相应增大。故密封圈能承受较大的介质推力而不会损坏,确保可靠密封。

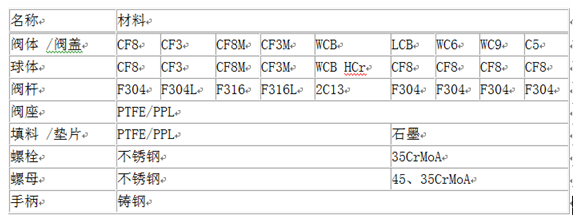

进口法兰球阀外形尺寸及零件材料--



进口铸铁法兰球阀

进口铸钢球阀采用先进的阀座,确保阀门密封,磨擦系数低,操作力矩小、多种阀座材料、适应范围广。开关无误的手柄:采用扁头阀杆,与手柄的连接不会错位,从而保证手柄指示的开关状态与阀一致辞。锁紧装置:为防止阀门开关误操作,在阀门全开、全关位置有锁定孔,确保阀门处于正确的位置。阀杆防飞结构:阀杆为下装式,防止受压飞出,同时可在火灾后,与阀体形成金属接触,确保阀杆密封。适用介质:水、气、油品、天然气和酸碱腐蚀性介质。

进口铸铁法兰球阀参数:

公称通径:DN15-DN200
公称压力:1.6Mpa
适用温度:-10℃~125℃
适用介质:水、油
阀体材质:铸铁、灰铸铁、球墨铸铁
连接方式:法兰连接
传动方式:手动,蜗轮
设计标准:GB/T 12237 ;JB/T 7745
连接标准:GB/T 12221 ;JB/T 7745
检测标准:JB/T 9092

进口铸铁法兰球阀结构:

①球阀耐火结构:根据用户的需要,球阀可设计成耐火结构,当万一发生火灾而使密封圈烧损时,球阀的各个密封部位均能形成金属对金属的硬密封结构,有效阻止介质的扩散,防止火灾扩大;
②防止静电结构:根据用户的需要,球阀可设计成防静电结构,即在球体与阀杆之间设置导电弹簧,使阀门在开启过程中产生的静电能通过所设置的静电通道传入管路导入地下,达到清除静电的目的,避免静电打火点燃介质,确保系统安全。
③防误操作结构:对安装在野外的或防止非工作人员误操作的,以及在有些振动较大的场合手柄受到撞击易产生误动作的阀门,在阀门的全开或全关的位置设有锁定孔,血药时可加锁,起到安全保险作用。
④球阀埋地结构:根据用户的需求,球阀可设计成阀杆加长结构,适用于管线埋地铺设安装的场所。
⑤自动泄压结构:当滞留于阀腔内的液体介质因温度的升高而产生气化使中腔压力异常升高时,中腔介质能依靠本身的推力推动阀座向后靠而自动泄压,确保阀体安全。
⑥辅助密封结构:根据用户的需要,球阀的阀座及阀杆的密封部位,可加装注脂阀。当密封部位因擦伤而引起泄漏时,通过注脂阀注入密封脂,可起瞬时密封作用。
⑦全通缩径结构:为满足客户的不同需求,球阀设有全通径及缩径两大系列。全通径球阀的通道内径与管线内径一致,不但流体阻力最小,也便于管道清理。而缩径球阀的流体阻力比相同口径截止阀的流体阻力要低很多,重量比相同口径的球阀要轻30%左右,有效降低了生产成本及价格,因为逐渐得到了较广泛的使用。

进口铸铁法兰球阀尺寸:





主要连接外形和尺寸

单位:mm

通径

15

20

25

32

40

50

65

80

100

125

150

200

L

130

150

160

165

180

203

222

2141

305

356

394

457

注:此外形尺寸为1.6Mpa压力球阀,如需更高压力尺寸图纸,敬请来电来函咨询。
进口铸铁法兰球阀的关闭件是个球体,球体绕阀体心线作旋转来达到开启、关闭的一种阀门。球阀在管路中主要用来做切断、分配和改变介质的流动方向。铸钢法兰球阀采用特殊设计的双斜面弹性密封圈,有效的降低了球体与密封圈之间的摩擦力,减少了操作力矩。当介质压力较小时,密封圈与球体接触面积较小,故有较大的密封比压,确保可靠密封。当介质压力较大时,密封圈与球铁接触面积也相应增大。故密封圈能承受较大的介质推力而不会损坏,确保可靠密封。

注:进口法兰球阀设计标准--
设计和制造标准按照: ASME B16.34;
结构长度按照: ASME B16.10;
连接端尺寸按照:ASME B16.5;
检验和测试按照: API598;
防火设计按照:API607;

德国力特LIT同时为中国航油(新加坡)股份有限公司、中国粮油控股有限公司等五百强企业提供配套产品。

注:

1、客户如对产品有特殊要求,须在订货合同中提供以下说明:

a.结构长度;

b.连接形式;

c.公称直径;

d.产品使用介质及温度、压力范围;

e.试验、检验标准及其他要求。

2、本公司可根据客户特定要求配置各类驱动装置。
