进口吸入口扩散器安装在泵的吸入端，具有特殊过滤设置能有效剔除杂物，平直的整流板能够为泵提供平稳的水流，减少乱流对泵的冲击和侵蚀，节省了泵的入口导流管，可大幅度减少安装空间；具有取代90度弯管，Y型过滤器及整流管的功能。
进口吸入口扩散器安装在泵的吸入端，具有特殊过滤设置能有效剔除杂物，平直的整流板能够为泵提供平稳的水流，减少乱流对泵的冲击和侵蚀，节省了泵的入口导流管，可大幅度减少安装空间；具有取代90度弯管，Y型过滤器及整流管的功能。

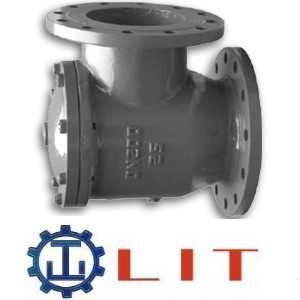

品牌：德国力特LIT
进口吸入口扩散器安装在泵的吸入端，具有特殊过滤设置能有效剔除杂物，平直的整流板能够为泵提供平稳的水流，减少乱流对泵的冲击和侵蚀，节省了泵的入口导流管，可大幅度减少安装空间；具有取代90度弯管，Y型过滤器及整流管的功能。
扩散过滤器介质流速分布示意图比较：在A、B点急剧变化的流路管道上，产生不规则的流速被泵吸入，产生可变的重负荷，出现震动和气穴与巨大的噪音并影响泵的使用寿命。安装扩散过滤器可降低管道内的流速，而并不影响管道的流量，通过内部的导流板均匀的分布流速，保证泵的长期稳定运行。
过滤器过滤精度可由滤网的大小来控制，过滤面积可定做。Y型过滤器一般通水网为18-30目/cm2，通气网为40-100目/cm2,通油网为100-300目/cm2。过滤器会产生阻力损失，水用过滤器在一般计算额定流速下，压力损失为0.52-1.2kpa。
筛网目数与粒径(μm)对照表
|
目数 |
微米 |
目数 |
微米 |
目数 |
微米 |
目数 |
微米 |
|
2.5 |
7925 |
12 |
1397 |
60 |
245 |
325 |
47 |
|
3 |
5880 |
14 |
1165 |
65 |
220 |
425 |
33 |
|
4 |
4599 |
16 |
991 |
80 |
198 |
500 |
25 |
|
5 |
3962 |
20 |
833 |
100 |
165 |
625 |
20 |
|
6 |
3327 |
24 |
701 |
110 |
150 |
800 |
15 |
|
7 |
2794 |
27 |
589 |
180 |
83 |
1250 |
10 |
|
8 |
2362 |
32 |
495 |
200 |
74 |
2500 |
5 |
|
9 |
1981 |
35 |
417 |
250 |
61 |
3250 |
2 |
|
10 |
1651 |
40 |
350 |
270 |
53 |
12500 |
1 |
|
进口吸入口扩散器参数： |
公称通径：DN50-DN600
公称压力：1.0Mpa-2.5Mpa
适用温度：-10℃≤T≤120℃
适用介质：水、油
阀体材质：铸铁、碳钢、不锈钢
连接方式：法兰连接
不锈钢丝网的技术特性
|
孔目数目(英寸) |
10 |
12 |
14 |
16 |
18 |
20 |
22 |
|
丝径(mm) |
0.508 |
0.457 |
0.376 |
0.315 |
0.315 |
0.315 |
0.273 |
|
可拦截粒径(μm) |
2032 |
1660 |
1438 |
1279 |
1096 |
955 |
882 |
|
有效面积(%) |
64 |
61 |
63 |
65 |
61 |
57 |
59 |
|
孔目数目(英寸) |
24 |
26 |
28 |
30 |
32 |
36 |
38 |
|
丝径(mm) |
0.273 |
0.234 |
0.234 |
0.234 |
0.234 |
0.234 |
0.213 |
|
可拦截粒径(μm) |
785 |
743 |
673 |
614 |
560 |
472 |
455 |
|
有效面积(%) |
59 |
59 |
56 |
53 |
50 |
46 |
46 |
|
孔目数目(英寸) |
40 |
50 |
60 |
80 |
100 |
120 |
|
|
丝径(mm) |
0.193 |
0.152 |
0.122 |
0.102 |
0.081 |
0.081 |
|
|
可拦截粒径(μm) |
442 |
356 |
301 |
216 |
173 |
131 |
|
|
有效面积(%) |
59 |
50 |
51 |
47 |
46 |
38 |
|
|
进口吸入口扩散器特性： |
①采用开孔面积大的过滤网：减少压力损失及延长过滤网的清洗周期；
②安装导向隔板：保障稳流，而且保护泵的叶片；
③安装了支架：根据现场安装位置可调节支架的高度；
④安装了排污栓：便于排污；
⑤角式结构：缩小了安装空间及减少了施工费用；
⑥水平或垂直安装：适用于各种安装条件；
⑦使用了双重编织网：清洗之后可拆除（需定做）；
⑧安装了压差表：清洗过滤网时便于确认（需定做）；
⑨内部安装了磁铁：清洗之后可以拆除（需定做）。
|
进口吸入口扩散器尺寸： |
|
|
|
主要连接外形和尺寸 |
单位：mm |
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
L |
200 |
210 |
240 |
250 |
290 |
320 |
410 |
450 |
510 |
570 |
640 |
730 |
805 |
940 |
注：此外形尺寸为10K压力过滤器，如需更高压力尺寸图纸，敬请来电来函咨询。
进口扩散过滤器、导流过滤器、吸入口过滤器是一种新型泵入口过滤器，是一种集管道除污、过滤、弯头与变径一体的综合性过滤器。扩散过滤器自身可扩散流向，降低管道内的流速，在流动过程中又可适当的降低流速，也可通过内部导向板使流体分散并均匀的分布流速，保障了泵的长期稳定的运转。过滤器是使用水力控制阀及精密的易堵塞的机械产品所必须具备的过滤设备。是输送介质的管道系列不可缺少的一种装置，通常安装于水力控制阀、减压阀、泄压阀、定水位阀等设备的进口端，用来消除介质中的杂质，防止颗粒性杂质进入通道，造成墙塞，以保护设备管道上的配件，免受磨损和堵塞。
注：
1、客户如对产品有特殊要求，须在订货合同中提供以下说明：
a．结构长度；
b．连接形式；
c．公称直径；
d．产品使用介质及温度、压力范围；
e．试验、检验标准及其他要求。
2、本公司可根据客户特定要求配置各类驱动装置。
