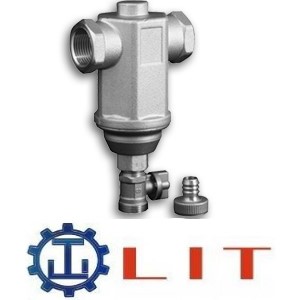

进口螺旋型除渣器独特的结构使螺旋杂质分离器能够在系统运行的同时快速方便地去除系统中的杂质污物。与传统除污器的清洁方式不同,螺旋杂质分离器不需系统停机,也无须拆卸即可将分离的污物排出系统。安装螺旋杂质分离器后,您的系统可以始终保持在运行状态,不需准备备用除污器。核心结构的螺旋管能够使所有杂质颗粒都沉降到设备底部的沉渣室。螺旋杂质分离器不受聚集污物的影响,可连续工作。与普通过滤器不同,液体流经螺旋杂质分离器时,压降保持恒定。
进口螺旋型除渣器独特的结构使螺旋杂质分离器能够在系统运行的同时快速方便地去除系统中的杂质污物。与传统除污器的清洁方式不同,螺旋杂质分离器不需系统停机,也无须拆卸即可将分离的污物排出系统。安装螺旋杂质分离器后,您的系统可以始终保持在运行状态,不需准备备用除污器。核心结构的螺旋管能够使所有杂质颗粒都沉降到设备底部的沉渣室。螺旋杂质分离器不受聚集污物的影响,可连续工作。与普通过滤器不同,液体流经螺旋杂质分离器时,压降保持恒定。
品牌:德国力特LIT
进口螺旋型除渣器独特的结构使螺旋杂质分离器能够在系统运行的同时快速方便地去除系统中的杂质污物。与传统除污器的清洁方式不同,螺旋杂质分离器不需系统停机,也无须拆卸即可将分离的污物排出系统。安装螺旋杂质分离器后,您的系统可以始终保持在运行状态,不需准备备用除污器。核心结构的螺旋管能够使所有杂质颗粒都沉降到设备底部的沉渣室。螺旋杂质分离器不受聚集污物的影响,可连续工作。与普通过滤器不同,液体流经螺旋杂质分离器时,压降保持恒定。
进口螺旋型除渣器参数: |
公称通径:DN20-DN500
公称压力:1.0Mpa-2.0Mpa
适用温度:-20℃~180℃
适用介质:水、油品、蒸汽
阀体材质:黄铜、碳钢、不锈钢
连接方式:法兰连接、丝扣螺纹
进口螺旋型除渣器特性: |
①系统运行时即可将污物排出,无需停止系统运行;
②集中去除所有污物无需维护,不用安装备用过滤器;
③无需旁通阀或隔离阀,压降很小,不会防碍流体的流动;
④无论较大杂质还是细小颗粒均可去除,最小去除粒径可至数微米。
进口螺旋型除渣器尺寸: |
|
主要连接外形和尺寸 |
单位:mm |
型号 |
管径 |
H |
h |
D |
e |
L |
流量 |
重量 |
DN |
(mm) |
(mm) |
(mm) |
(mm) |
(mm) |
(m3/h) |
(kg) |
|
TE-CD |
DN20 |
126 |
100 |
20 |
DN15 |
100 |
1.25 |
0.92 |
TE-CD |
DN25 |
145 |
130 |
25 |
DN15 |
100 |
2 |
1.15 |
TE-CD |
DN40 |
200 |
160 |
40 |
DN15 |
100 |
5 |
1.5 |
TE-CD-V* |
DN20 |
170 |
- |
20 |
DN15 |
85 |
1.25 |
1.75 |
TE-CD-V* |
DN25 |
170 |
- |
25 |
DN15 |
85 |
2 |
1.75 |
TE-CD |
DN50 |
440 |
320 |
160 |
DN25 |
350 |
8 |
33 |
TE-CD-H |
DN50 |
440 |
320 |
220 |
DN25 |
470 |
25 |
35 |
TE-CD |
DN65 |
440 |
300 |
160 |
DN25 |
350 |
15 |
34 |
TE-CD-H |
DN65 |
440 |
300 |
220 |
DN25 |
470 |
40 |
36 |
TE-CD |
DN80 |
570 |
410 |
220 |
DN25 |
470 |
20 |
48 |
TE-CD-H |
DN80 |
570 |
410 |
330 |
DN25 |
640 |
55 |
58 |
TE-CD |
DN100 |
570 |
420 |
220 |
DN25 |
480 |
30 |
50 |
TE-CD-H |
DN100 |
570 |
420 |
330 |
DN25 |
640 |
95 |
60 |
TE-CD |
DN125 |
760 |
510 |
330 |
DN25 |
640 |
50 |
103 |
TE-CD-H |
DN125 |
760 |
510 |
410 |
DN25 |
780 |
145 |
123 |
TE-CD |
DN150 |
760 |
520 |
330 |
DN25 |
640 |
75 |
106 |
TE-CD-H |
DN150 |
760 |
520 |
410 |
DN25 |
780 |
220 |
126 |
TE-CD |
DN200 |
910 |
620 |
410 |
DN25 |
780 |
125 |
170 |
TE-CD-H |
DN200 |
910 |
620 |
510 |
DN25 |
890 |
360 |
200 |
TE-CD |
DN250 |
1150 |
800 |
510 |
DN50 |
890 |
200 |
292 |
TE-CD-H |
DN250 |
1150 |
800 |
610 |
DN50 |
1010 |
575 |
362 |
TE-CD |
DN300 |
1510 |
1000 |
610 |
DN50 |
1010 |
275 |
470 |
TE-CD-H |
DN300 |
1510 |
1000 |
710 |
DN50 |
1200 |
810 |
610 |
TE-CD |
DN350 |
1650 |
1100 |
710 |
DN50 |
1200 |
373 |
625 |
TE-CD-H |
DN350 |
1650 |
1100 |
810 |
DN50 |
1420 |
1038 |
790 |
TE-CD |
DN400 |
1740 |
1300 |
810 |
DN50 |
1420 |
487 |
679 |
TE-CD-H |
DN400 |
1740 |
1300 |
920 |
DN50 |
1520 |
1461 |
895 |
TE-CD |
DN450 |
1960 |
1450 |
920 |
DN50 |
1520 |
617 |
730 |
TE-CD-H |
DN450 |
1960 |
1450 |
1020 |
DN50 |
1620 |
1717 |
980 |
TE-CD |
DN500 |
2100 |
1580 |
1020 |
DN50 |
1620 |
762 |
816 |
TE-CD-H |
DN500 |
2100 |
1580 |
1120 |
DN50 |
1720 |
2120 |
1135 |
注:此外形尺寸为1.6Mpa压力除渣器,如需更高压力尺寸图纸,敬请来电来函咨询。
进口过滤器是使用水力控制阀及精密的易堵塞的机械产品所必须具备的过滤设备。是输送介质的管道系列不可缺少的一种装置,通常安装于水力控制阀、减压阀、泄压阀、定水位阀等设备的进口端,用来消除介质中的杂质,防止颗粒性杂质进入通道,造成墙塞,以保护设备管道上的配件,免受磨损和堵塞。
注:
1、客户如对产品有特殊要求,须在订货合同中提供以下说明:
a.结构长度;
b.连接形式;
c.公称直径;
d.产品使用介质及温度、压力范围;
e.试验、检验标准及其他要求。
2、本公司可根据客户特定要求配置各类驱动装置。
