首页 > 产品中心 > 进口球阀 >进口电动球阀 >进口电动防爆三通球阀

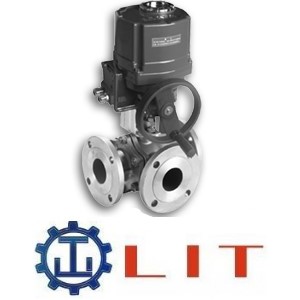

进口电动防爆三通球阀

LIT进口电动防爆三通球阀采用TE002系列回转式角行程电动执行器,以AC220V、AC380V或DC24V电源电压作动力,接受工业自动化仪表控制系统输入的(4-20mA、或1-5VDC)电流信号或电压信号,即可控制运转,实现对工艺介质的比例调节或二位切换控制。三通球阀是综合国内外先进技术而开发的新型三通切换型调节阀。标准球芯有L型三通双口孔种,改变球芯与管道的相对角度,可以对三支管道流体实现不同的组合控制;T型孔道可起配比作用,适用于液休、气体、蒸汽等介质的配比调节与控制。此球阀的执行机构是全电子式电动执行机构,采有机电一体化结构,具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能,功能强、性能可靠、连线简单。

  • 型号:进口电动防爆三通球阀
  • 类别:进口电动球阀
  • 价格:0
  • 产地:深圳市
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 提供全套解决方案
  • 销售:0755-23704189 (销售1部)
  • 厂址:深圳市南山区南头街道深南大道与前海路交汇处海岸卡夫诺西座2601室

详细介绍

分享到:

品牌:德国力特LIT

LIT进口电动防爆三通球阀采用TE002系列回转式角行程电动执行器,以AC220V、AC380V或DC24V电源电压作动力,接受工业自动化仪表控制系统输入的(4-20mA、或1-5VDC)电流信号或电压信号,即可控制运转,实现对工艺介质的比例调节或二位切换控制。三通球阀是综合国内外先进技术而开发的新型三通切换型调节阀。标准球芯有L型三通双口孔种,改变球芯与管道的相对角度,可以对三支管道流体实现不同的组合控制;T型孔道可起配比作用,适用于液休、气体、蒸汽等介质的配比调节与控制。此球阀的执行机构是全电子式电动执行机构,采有机电一体化结构,具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能,功能强、性能可靠、连线简单。

进口电动防爆三通球阀参数:



阀体材质

执行器参数

公称通径:DN15-DN200

传动方式:电动(带手动)

公称压力:1.6Mpa,2.5Mpa,4.0Mpa,6.4Mpa

控制电源:110/220V AC;50/60Hz

适用温度:-30℃~450℃

动作时间:10s;30s;45s;135s

适用介质:水、油、气、蒸汽、酸碱物

防护等级:IP65;IP67可定制IP68

阀体材质:铸铁,铸钢,不锈钢

保护装置:内置过热保护、过载保护

连接方式:法兰连接

控制方式:开关型、无源触点信号、开度信号、智能型



进口电动防爆三通球阀结构:

①进口防爆电动三通球阀有两座和四座密封结构,阀芯孔道有L型和T型两种结构形式,采用控制阀芯旋转角度,改变阀芯孔道与管道口的连接状态,可实现对三条支管不同的组合控制。三通球阀流通能力大,可控制气体、液体、蒸汽,更适用于控制高粘度,纤维颗粒状的流体。也适用于密封要求较严格的场合。
②两阀座密封三通球阀具有结构紧凑、外形美观、密封性能好,它能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。
③四阀座密封三通球阀具有造型美观、结构紧凑合理,它不仅可实现介质流向的切换,也可使三个通道相互连通,同时可关闭任意一个通道,使另外两个通道连通,灵活控制管路是介质的合流或分流。

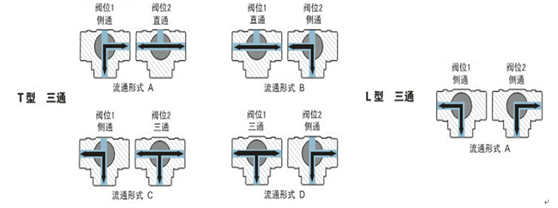

④T型阀芯孔道可使三条正交的管道互相连通或切换,起分流或合流作用;L型孔道连接相互正交的两管道。使另一条孔道切断,起改变介质流向作用。

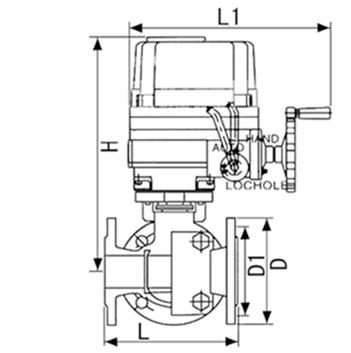

进口电动防爆三通球阀尺寸:



主要连接外形和尺寸

单位:mm

通径

L

L1

H

D

D1

15

150

258

277

95

65

20

160

258

282

105

75

25

180

258

295

115

86

32

200

258

302

140

100

40

220

258

310

150

110

50

240

258

319

165

125

65

260

338

381

185

145

80

280

338

391

200

160

100

320

368

452

215/230

180/190

125

380

368

500

245/270

210/220

150

440

368

519

280/300

240/250

200

550

410

595

335/360

295/310

注:此外形尺寸为1.6Mpa压力球阀,如需更高压力尺寸图纸,敬请来电来函咨询。
进口电动防爆三通球阀可为L形和T形,防爆电动L形三通球阀用于介质流向的切换,能使相互垂直的两个通道连接;防爆电动T形三通球阀用于介质分流、合流及流向切换。T形三通可以使三个通道相互连通或使其中的两个通道连通。防爆电动三通球阀一般采用两阀座结构,亦可根据用户要求采用四阀座结构。



进口电动防爆球阀

进口电动防爆球阀是一种球体绕垂直与通道轴旋转90°的阀门,其由回转型防爆角行程电动执行器和O型阀结构组成,属旋转类型高性能调节或开关阀类,接受工业自动化控制(DCS、PLC系统)仪表来源的电流信号或电压信号的输入输出,可实现对工艺管路中流体介质的比例调节或二位开关控制,从而达到对流体介质的流量、压力、温度、液位等参数的自动化控制。

进口电动防爆球阀参数:



阀体材质

执行器参数

公称通径:DN15-DN400

传动方式:电动(带手动)

公称压力:1.6Mpa,2.5Mpa,4.0Mpa,6.4Mpa

控制电源:110/220V AC;50/60Hz

适用温度:-40℃~350℃

动作时间:10s;30s;45s;135s

适用介质:水、油、气、蒸汽、酸碱物

防护等级:IP65;IP67可定制IP68

阀体材质:铸铁,铸钢,不锈钢

保护装置:内置过热保护、过载保护

连接方式:法兰连接

控制方式:开关型、无源触点信号、开度信号、智能型



进口电动防爆球阀结构:

①防爆型电动球阀流体阻力小,是所有阀类中流体阻力最小的一种,以AC220V、AC380V或DC24V电源电压动作力,接受(4-20mA,0-10mA或1-5VDC)电流信号或电压信号,即可控制运转,以角行程输出的扭矩转动球体0-90°,就能完成启闭动作或调节动作。
②全电子式电动执行机构,采用机电一体化结构,具有机内伺服操作和开度信号位置反馈、位置指示,手动操作等功能,功能强、性能可靠、连线简单,通过输入电流信号或电压信号,改变球芯的旋转角度(0-90°任意角度),实现比例调节动作。
③球芯通道平整光滑,不易沉积介质,可以进行管线式通球。结构简单、重量轻、密封性能好。特别适用于要求零泄漏率的场合。

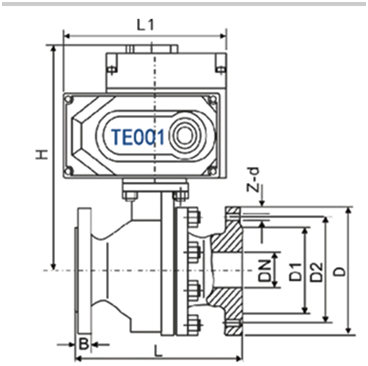

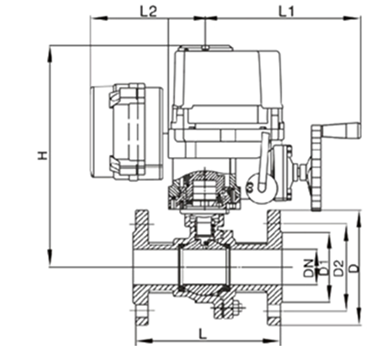

进口电动防爆球阀尺寸:





主要连接外形和尺寸

单位:mm

通径

L

D

D2

D1

L2

H

L1

z-d

15

130

95

65

45

137

284

216

4-14

20

140

105

75

55

137

284

216

4-14

25

150

115

85

65

137

284

216

4-14

32

165

135

100

78

137

284

216

4-18

40

180

145

110

85

137

284

216

4-18

50

200

160

125

100

137

284

216

4-18

65

220

180

145

120

137

328

216

4-18

80

250

195

160

135

140

380

270

8-18

100

280

215

180

155

140

387

270

8-18

125

320

245

210

185

140

426

276

8-18

150

360

280

240

210

140

458

290

8-23

200

400

335

295

265

140

698

290

12-23

250

433

405

335

320

140

780

290

12-25

注:此外形尺寸为1.6Mpa压力球阀,如需更高压力尺寸图纸,敬请来电来函咨询。
进口电动防爆球阀是一种转角90°的旋转类球阀,密封性能优良,流通能力大,流阻系数小,结构简单、维修方便、使用寿命长,阀体通道和连接管径相等并成一直径,介质可以毫无损失的流过。

进口电动三通螺纹球阀

进口电动三通螺纹球阀标准球芯有L型三通双口孔种,改变球芯与管道的相对角度,可以对三支管道流体实现不同的组合控制;T型孔道可起配比作用,适用于液体、气体、蒸汽等介质的配比调节与控制。

进口电动三通螺纹球阀参数:



阀体材质

执行器参数

公称通径:DN6-DN100

传动方式:电动(带手动)

公称压力:1.6Mpa,2.5Mpa,4.0Mpa,6.4Mpa

控制电源:110/220V AC;50/60Hz

适用温度:-40℃~350℃

动作时间:10s;30s;45s;135s

适用介质:水、油、气、蒸汽、酸碱物

防护等级:IP65;IP67可定制IP68

阀体材质:铸钢,不锈钢

保护装置:内置过热保护、过载保护

连接方式:丝扣螺纹

控制方式:开关型、无源触点信号、开度信号、智能型



进口电动三通螺纹球阀结构:

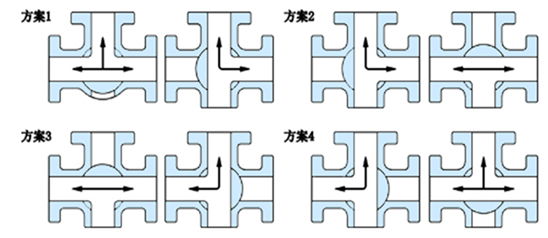

①进口三通球阀有两座和四座密封结构,阀芯孔道有L型和T型两种结构形式,采用控制阀芯旋转角度,改变阀芯孔道与管道口的连接状态,可实现对三条支管不同的组合控制。三通球阀流通能力大,可控制气体、液体、蒸汽,更适用于控制粘度、纤维颗粒状的流体。也适用于密封要求严格的场合。
②两阀座密封三通球阀具有结构紧凑、外形美观、密封性能好,它能实现对管道中介质流向的切换。也能能使相互垂直的两个通道连通或关闭。
③四阀座密封三通球阀具有造型美观、结构紧凑合理,它不仅可实现介质流向的切换,也可使三个通道相互连通,同时可关闭任意一个通道,使另外两个通道连通,灵活控制管路使介质合流或分流。
④T型阀芯孔道可使三条正交的管道互相连通或切换,起分流或合流作用;L型孔道连接相互正交的两管道。使另一条孔道切断,起改变介质流向作用。

电动执行器的优点:电动执行器的抗偏离能力是很好的,输出的推力或力矩基本上是恒定的,可以很好的克服介质的不平衡力,达到对工艺参数的准确控制,所以控制精度比气动执行器要高。如果配用伺服放大器,可以很容易地实现正反作用的互换,也可以轻松设定断信号阀位状态(保持/全开/全关),而故障时,一定停留在原位,这是气动执行器所作不到,气动执行器必须借助于一套组合保护系统来实现保位。

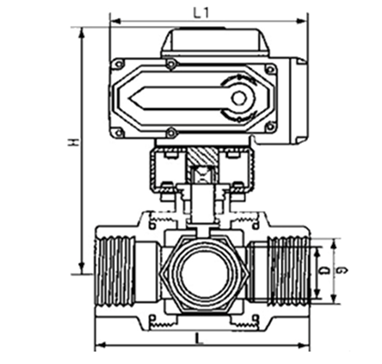

进口电动三通螺纹球阀尺寸:





主要连接外形和尺寸

单位:mm

通径

G

L1

L

H

D

6

70

155

70

95

65

10

70

155

70

105

75

15

70

155

70

115

86

20

83

155

83

140

100

25

180

208

312

150

110

32

200

208

325

165

125

40

220

208

336

185

145

50

250

256

365

200

160

65

280

256

400

215/230

180/190

80

320

256

420

245/270

210/220

100

360

288

440

280/300

240/250

注:此外形尺寸为1.6Mpa压力球阀,如需更高压力尺寸图纸,敬请来电来函咨询。
进口电动三通螺纹球阀采用TE001型、回转式角行程电动执行机构,以AC220V、AC380V或DC24V电源电压作动力,接受工业自动化仪表控制系统输入的(4-20mA)电流信号或电压信号,即可控制运转,实现多工艺介质的比例调节或二位切换控制。



进口电动V型球阀

进口电动V型球阀配用TE001系列执行机构,无需另配伺服放大器,输入(4-20mADC或1-5VDC)信号及单相电源即可控制运转,实现对压力、流量、温度、液位等参数的调节。阀芯上开有V型切口,与硬密封阀座相对转动产生剪切力,可将纤维切断,防止卡死。具有流通能力,调节精度高,可调比大,密封性好,重量轻等特点。适用于除小口径、角型、三通连接外的大部分场合,特别适用于泥浆和含有纤维性介质,以及含有微小固体悬浮物介质的调节。广泛应用于造纸业、制糖、石油、化工、冶金等工业自动控制系统中。

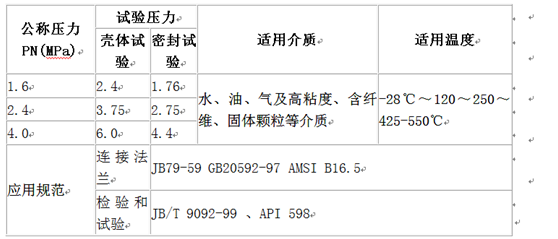

进口V型球阀性能规范--

进口电动V型球阀参数:



阀体材质

执行器参数

公称通径:DN25-DN400

传动方式:电动(带手动)

公称压力:1.6Mpa,2.5Mpa,4.0Mpa,6.4Mpa

控制电源:110/220V AC;50/60Hz

适用温度:-40℃~500℃

动作时间:10s;30s;45s;135s

适用介质:水、油、气、蒸汽、酸碱物

防护等级:IP65;IP67可定制IP68

阀体材质:铸钢,不锈钢

保护装置:内置过热保护、过载保护

连接方式:对夹法兰,法兰连接

控制方式:开关型、无源触点信号、开度信号、智能型



进口电动V型球阀结构:

①不带任何管接头的整体式阀体,因此不受管道或螺栓应力影响,并且由于阀体无任何管接头,故耐压壳体不会受压力"突变"的影响;
②防漏耐用的阀座在其外径处衬有带不锈钢内芯PTFE杯形或是O型密封圈,阀座用截面较大的钨钴硬质合金制成,通过一个合金的波纹弹簧进一步增强了阀座的结构;
③具有一个V型阀体,即使在小流量或高粘度介质的情况下,也可在整个量程范围内,保证控制的精确性;
④当阀门关闭时,V型缺口与阀座之间产剩楔形剪切作用,并既具有自洁功能又可防止球芯卡死,特别适用于管线结垢冻结、含纤维的流体、料浆类流体、高粘度流体,含聚合物、颗粒物、结晶体等流体控制场合。

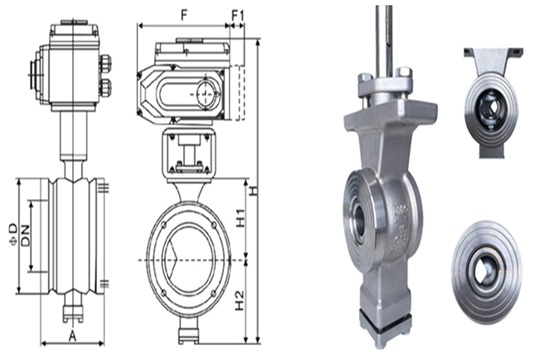

进口电动V型球阀尺寸:



主要连接外形和尺寸

单位:mm

通径

A

ΦD

H1

H2

H

F

F1

15

62

64

74

75

390

161

40

20

62

64

74

75

390

161

40

25

62

64

74

75

390

161

40

32

62

78

80

75

400

188

40

40

62

82

85

75

405

188

40

50

75

100

87

95

430

188

40

65

80

120

105

115

460

188

40

80

100

131

115

125

520

268

40

100

115

158

125

125

530

268

40

125

130

180

140

155

570

268

40

150

160

216

153

165

600

268

40

200

200

268

200

195

680

268

40

250

240

325

225

225

730

268

40

注:此外形尺寸为1.6Mpa压力球阀,如需更高压力尺寸图纸,敬请来电来函咨询。
进口电动V型球阀是一种直角回转结构的高级控制阀,其由回转型角行程电子式电动执行器和V型阀结构组成,以电源电压为动力,接受工业自动化控制仪表来源的电流信号或电压信号的输入,可实现对工艺管路中流体介质的比例调节和二位开关控制。V型球阀阀芯设计成带有特殊形状的V型缺口,具有精确的流量特性和控制功能,适用于气体、液体、固态颗粒状等介质的控制。由于阀芯和阀座之间是无间隙回转,所以具有很大的剪切力及自洁性能,尤其适用于含有纤维性或有微小固体颗粒的悬浊液及固态颗粒状的工况场合的自动控制系统。



进口三片式电动螺纹球阀

进口三片式电动螺纹球阀采用一体化结构,与TE001电动执行机构相配,有输入控制信号(4-20mADC或1-5VDC)及单相电源即可控制运转,具有功能强、体积小、轻便易人、性能可靠、配套简单、流通能力大,特别适用于介质是粘稠、含颗粒、纤维性质的场合。目前该阀广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。

进口三片式电动螺纹球阀参数:



阀体材质

执行器参数

公称通径:DN10-DN100

传动方式:电动(带手动)

公称压力:1.6Mpa,2.5Mpa,4.0Mpa,6.4Mpa

控制电源:110/220V AC;50/60Hz

适用温度:-30℃~300℃

动作时间:10s;30s;45s;135s

适用介质:水、油、气、蒸汽、酸碱物

防护等级:IP65;IP67可定制IP68

阀体材质:铸钢,不锈钢

保护装置:内置过热保护、过载保护

连接方式:螺纹连接,对焊连接

控制方式:开关型、无源触点信号、开度信号、智能型



进口三片式电动螺纹球阀结构:

内螺纹连接球阀及对焊连接球阀分为整体式(一片式)、两段式及三段式。阀座采用弹性密封结构,密封可靠,启闭轻松。阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲出。二片式、三片式球阀连接形式另有对焊(BW)承插焊(SW),并均可带国际标准ISO支架平台和锁定装置。可设置90°开关定位机构,根据需要加锁以防止误操。

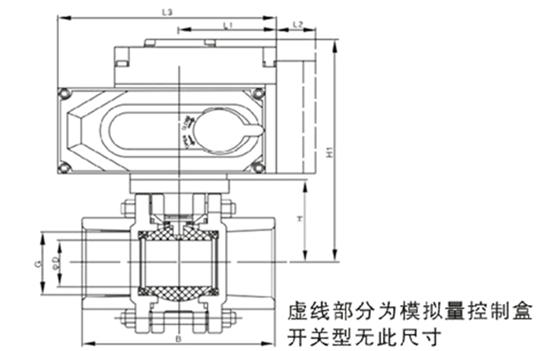

进口三片式电动螺纹球阀尺寸:





主要连接外形和尺寸

单位:mm

G

ΦD

B

H1

H

L1

L2

L3

1/4"

11

60

148

42

50

40

123

3/8"

13

60

148

42

50

40

123

1/2"

15

72

148

42

50

40

123

3/4"

20

82

148

49

50

40

123

1"

25

90

164

59

50

40

123

1-1/4"

32

112

184

63

65

40

160

1-1/2"

38

120

195

71

65

40

160

2"

50

145

197

78

82

40

189

2-1/2"

65

185

223

100

82

40

189

3"

76

210

233

109

82

40

189

4"

100

268

241

140

116

40

266

注:此外形尺寸为1.6Mpa压力球阀,如需更高压力尺寸图纸,敬请来电来函咨询。
进口三片式电动螺纹球阀用于两位切断、调节的场合,用于截断或接通管路中的介质。电动执行机构内置伺服系统,无须另配伺服放大器,输入4-20mA信号220VAC电源即可运转。电动内螺纹球阀具有连线简单,结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。



进口电动三通球阀

进口电动三通球阀可为L形和T形,L形(Q944F)三通球阀用于介质流向的切换,能使相互垂直的两个通道连接;T形(Q945F)三通球阀用于介质分流、合流及流向切换。T形三通可以使三个通道相互连通或使其中的两个通道连通。三通球阀一般采用两阀座结构,亦可根据用户要求采用四阀座结构。

进口电动三通球阀参数:



阀体材质

执行器参数

公称通径:DN15-DN200

传动方式:电动(带手动)

公称压力:1.6Mpa,2.5Mpa,4.0Mpa,6.4Mpa

控制电源:110/220V AC;50/60Hz

适用温度:-30℃~450℃

动作时间:10s;30s;45s;135s

适用介质:水、油、气、蒸汽、酸碱物

防护等级:IP65;IP67可定制IP68

阀体材质:铸铁,铸钢,不锈钢

保护装置:内置过热保护、过载保护

连接方式:法兰连接

控制方式:开关型、无源触点信号、开度信号、智能型



进口电动三通球阀结构:







进口电动三通球阀尺寸:



由角行程系列智能式执行机构和三通球阀组成,是一种旋转类切断调节阀门,电动三通球阀能实现对管道中介质流向的切换,也能使相互垂直的两个通道连通或关闭,也可使三个通道相互连通,现时也可关闭任一通道使另外两个通道连通,灵活控制管路中介质的合流或分流。 。



主要连接外形和尺寸

单位:mm

通径

L

L1

H

D

D1

15

150

155

256

95

65

20

160

155

260

105

75

25

180

155

266

115

86

32

200

155

270

140

100

40

220

208

312

150

110

50

240

208

325

165

125

65

260

208

336

185

145

80

280

256

365

200

160

100

320

256

400

215/230

180/190

125

380

256

420

245/270

210/220

150

440

288

440

280/300

240/250

200

550

288

470

335/360

295/310

注:此外形尺寸为1.6Mpa压力球阀,如需更高压力尺寸图纸,敬请来电来函咨询。
进口电动三通球阀控制管道中的介质分流和合流。广泛用于气体、液体、蒸汽、油品等管道中。



进口电动高温球阀

进口电动高温球阀阀体设计采用国际流行的一体式结构,比二瓣式球阀中部减少泄漏点。阀杆采用倒装双密封,完全避免泄漏。阀杆处密封填料、调整垫,均采用回弹性强、耐温、耐磨,耐压、耐腐蚀、自润滑性能良好、无毒型高新复合材料。导热油球阀可替代闸阀、排污阀、柱塞阀、截止阀使用,便于原管道阀门的更换安装。

进口电动高温球阀参数:



阀体材质

执行器参数

公称通径:DN15-DN200

传动方式:电动(带手动)

公称压力:1.6Mpa,2.5Mpa

控制电源:110/220V AC;50/60Hz

适用温度:-40℃~425℃

动作时间:10s;30s;45s;135s

适用介质:水、蒸汽、酸碱物、导热油

防护等级:IP65;IP67可定制IP68

阀体材质:铸铁,铸钢,不锈钢

保护装置:内置过热保护、过载保护

连接方式:法兰连接

控制方式:开关型、无源触点信号、开度信号、智能型



进口电动高温球阀结构:

①高分子复合材料的密封圈材料,具有耐高温,耐高压,耐磨之性能;
②阀体内通道平整光滑,畅通无阻地输送粘性流体,浆液以及固体颗粒等介质;
③适用工作温度350度左右,是导热油专用阀门,广泛应用于石油,化工,制药电力,食品等行业。

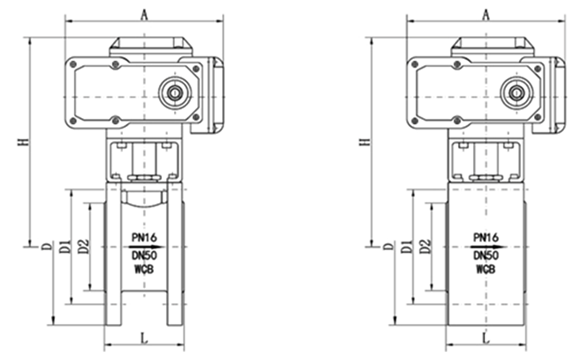

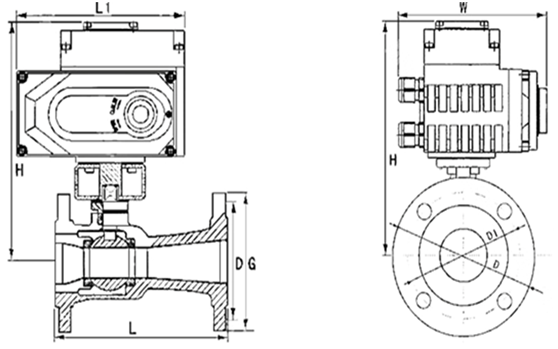

进口电动高温球阀尺寸:





主要连接外形和尺寸

单位:mm

通径

L

L1

W

H

D

D1

15

130

119

110

256

95

65

20

150

155

132

260

105

75

25

160

155

132

266

115

86

32

180

155

132

270

136

100

40

200

208

165

312

146

110

50

230

208

165

325

160

125

65

290

208

165

336

180

145

80

310

256

211

365

195

160

100

350

256

211

400

215/230

180/190

125

400

256

211

420

245/270

210/220

150

480

288

235

440

280/300

240/250

200

600

288

235

470

335/360

295/310

注:此外形尺寸为1.6Mpa压力球阀,如需更高压力尺寸图纸,敬请来电来函咨询。
进口电动高温球阀可替代闸阀、排污阀、柱塞阀、截止阀使用,便于原管道阀门的更换安装。我公司生产有多种结构长度的 电动高温球阀,可满足用户的各种需求。



进口微型电动球阀

进口微型电动球阀适用于工业自控等小型设备,替换普通电磁阀,尤其是电动阀不能可靠工作的场合。

进口微型电动球阀参数:



阀体材质

执行器参数

公称通径:DN15-DN25

传动方式:电动(可带手动)

公称压力:1.6Mpa-6.4Mpa

额定电压:DC5V;DC12;DC24;DC/AC9-24V

适用温度:0℃~95℃

动作时间:5s

适用介质:水、油、气

防护等级:IP65;IP67

阀体材质:黄铜,不锈钢

开关寿命:70000次

连接方式:丝扣螺纹

执行器扭矩:2 N.M



进口微型电动球阀特性:



①采用铜加不锈钢齿轮设计,精度高输出力矩大;
②外型小巧,结构紧凑,安装简易,适用于小型设备;
③运行电流低,可以使用电池供电;
④密封性能良好,防护等级IP67;
⑤寿命长达7万次到10万次;
⑥配有手动装置,操作安全简易,手动操作如下:
a、机械手动功能须断开电源使用;
b、左右小角度旋转手轮,并把手轮向上提(大概3mm),然后旋动手轮左右,直至阀到位;
c、指示窗中指针上的红线,指示S阀为关,指示O阀为开;
d、手动操作后须按下手轮,以便正常电功工作。

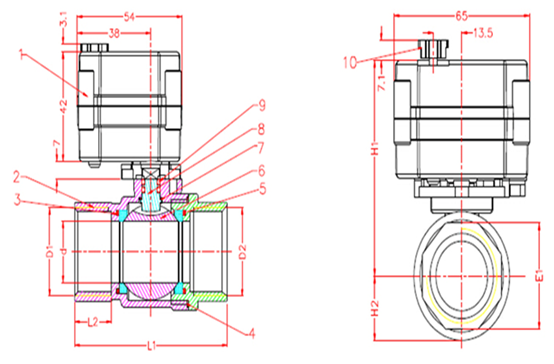

进口微型电动球阀尺寸:





主要连接外形和尺寸

单位:mm

D1/D2

d

L1

L2

E1

H1

H2

1/2"

15

63

14

25

70

17

3/4"

20

72

17

31

74

20

1"

25

81

18

38

82

24

注:此外形尺寸为1.6Mpa压力球阀,如需更高压力尺寸图纸,敬请来电来函咨询。
进口微型电动球阀适用于IC卡水表、热计量表、空调自动加湿、暖通空调、地暖;水处理系统、自动排水设备、高效节水器具、清洗设备(洗衣机、马桶);医疗设备、消防设备、自动灌溉、太阳能供水设备;工业自控小型设备、环保等领域,替换电磁阀不能稳定工作的场合。

进口法兰电动球阀

进口法兰电动球阀是一种转角90°的旋转类球阀,密封性能优良,流通能力大,流阻系数小,结构简单、维修方便、使用寿命长,阀体通道和连接管径相等并成一直径,介质可以毫无损失的流过。配用TE001高性能执行机构,产品通常用于密封要求严格的场合,除控制气体、液体、蒸汽介质外,还事宜控制污水和含有纤维性杂质的介质,广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。

进口法兰电动球阀参数:



阀体材质

执行器参数

公称通径:DN15-DN400

传动方式:电动(带手动)

公称压力:1.6Mpa,2.5Mpa,4.0Mpa,6.4Mpa

控制电源:110/220V AC;50/60Hz

适用温度:-40℃~350℃

动作时间:10s;30s;45s;135s

适用介质:水、油、气、蒸汽、酸碱物

防护等级:IP65;IP67可定制IP68

阀体材质:铸铁,铸钢,不锈钢

保护装置:内置过热保护、过载保护

连接方式:法兰

控制方式:开关型、无源触点信号、开度信号、智能型



进口法兰电动球阀结构:

①流体阻力小,球阀是所有阀类中流体阻力最小的一种,即使是缩径球阀,其流体阻力也相当小;
②止推轴承减小阀杆摩擦力矩,可使用阀杆长期操作平衡灵活;
③阀座密封性能好,密封圈为聚四氟乙烯等,结构易于密封而且球阀的密封能力随着介质的压力的增大而增大;
④阀杆密封可靠,由于阀杆只作旋转运动而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力增大而增大;
⑤由于聚四氟乙烯材料具有良好的自润滑性,与球体的摩擦损失小,帮球阀的使用寿命长;
⑥下装式阀杆和阀杆头部凸阶防止阀杆喷出,如火灾造成阀杆密封破坏,凸阶与阀体间还可以形成金属接触,确保阀杆密封。

进口法兰电动球阀尺寸:





主要连接外形和尺寸

单位:mm

通径

L

D

D2

D1

B

H

L1

z-d

15

130

95

65

45

14

176

161

4-14

20

140

105

75

55

14

180

161

4-14

25

150

115

85

65

14

182

161

4-14

32

165

135

100

78

16

188

161

4-18

40

180

145

110

85

16

198

161

4-18

50

200

160

125

100

16

203

161

4-18

65

220

180

145

120

18

222

188

4-18

80

250

195

160

135

20

237

188

8-18

100

280

215

180

155

20

281

268

8-18

125

320

245

210

185

22

300

268

8-18

150

360

280

240

210

240

300

268

8-23

200

400

335

295

265

26

368

268

12-23

250

533

405

335

320

30

418

268

12-25

注:此外形尺寸为1.6Mpa压力球阀,如需更高压力尺寸图纸,敬请来电来函咨询。
进口法兰电动球阀由电动执行器和铸钢球阀组成,可作为开关切断或接收4-20MA信号实现流量调节。整体精小,接线简单,安装方便。是工业自动化中常见的控制元件。电动法兰球阀具有连线简单,结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。特别适用于介质是粘稠、含颗粒、纤维性质的场合,广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。



进口对夹式电动球阀

进口对夹式电动球阀球芯通道形状有矩形、V形及O形。该产品具有结构紧凑、体积小、重量轻、安装方便等特点,可广泛应用在石油、化工、冶金、电站、轻工等领域,对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。

进口对夹式电动球阀参数:



阀体材质

执行器参数

公称通径:DN15-DN200

传动方式:电动(带手动)

公称压力:1.6Mpa,2.5Mpa,4.0Mpa,6.4Mpa

控制电源:110/220V AC;50/60Hz

适用温度:-40℃~350℃

动作时间:10s;30s;45s;135s

适用介质:水、油、气、蒸汽、酸碱物

防护等级:IP65;IP67可定制IP68

阀体材质:铸钢,不锈钢

保护装置:内置过热保护、过载保护

连接方式:对夹法兰

控制方式:开关型、无源触点信号、开度信号、智能型



进口对夹式电动球阀结构:

①结构长度短、重量轻、安装方便、节省材料;
②阀座采用弹性密封结构,密封可靠,启闭轻松,设有耐火结构,万一发生火灾时,仍然能够可靠操作并具有良好的密封性,根据用户需要,可设有防静电结构,设置了90°开关带孔定位片,根据需要可以加锁,防止误操作。

进口对夹式电动球阀尺寸:





主要连接外形和尺寸

单位:mm

通径

L

L1

H

D

D1

15

32

155

218

95

65

20

38

155

223

105

75

25

45

155

230

115

86

32

55

155

236

136

100

40

62

208

243

146

110

50

72

208

250

160

125

65

95

208

260

180

145

80

20

256

278

195

160

100

145

256

338

215

180

125

200

256

352

245

210

150

225

288

382

280

240

200

230

288

390

335

295



注:此外形尺寸为1.6Mpa压力球阀,如需更高压力尺寸图纸,敬请来电来函咨询。
进口对夹式电动球阀适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式,电动执行机构内置伺服系统,无须另配伺服放大器,输入4-20mA信号及220VAC电源即可控制运转。电动对夹球阀具有连线简单,结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。

注:

1、客户如对产品有特殊要求,须在订货合同中提供以下说明:

a.结构长度;

b.连接形式;

c.公称直径;

d.产品使用介质及温度、压力范围;

e.试验、检验标准及其他要求。

2、本公司可根据客户特定要求配置各类驱动装置。

深圳前港国际贸易有限公司提醒您:如果您对进口阀门的说明有不明白的地方, 请联系我公司相关部门,我们将竭诚为您服务!



深圳前港国际贸易有限公司主要产品:进口球阀_进口闸阀_进口截止阀_进口不锈钢球阀_进口气动球阀_进口电动球阀_进口蝶阀_进口卫生级蝶阀_进口气动蝶阀_德国力特LIT
