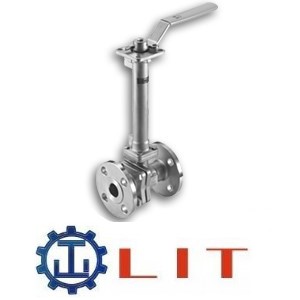

LIT进口低温球阀系列主要适用于乙烯、液化天然气等化工装置上，输出的液态低温介质如乙烯、液氧、液氢等。这类介质不但易燃易爆，而且在升温时要气化，气化时，体积膨胀数百倍。而且这些介质渗透力强，易泄漏，加工制造比较困难。低温球阀以独特的加长型阀杆为基础点，可让低温液态气体在加长阀杆套内直接气化，防止低温液态气体接触填料零件造成损坏，进而影响球阀的操作与密封性，此设计与一般加长中轴不同的是：阀杆密封圈、阀杆填料等零件被移至阀杆顶部，不直接接触低温流体，保证阀门的正常运作性。同时，也可减少阀杆的热泄漏，在管线与操作手柄（或者自动化执行器）上提供了隔绝热的空间，保证密封完好。
品牌：德国力特LIT
LIT进口低温球阀系列主要适用于乙烯、液化天然气等化工装置上，输出的液态低温介质如乙烯、液氧、液氢等。这类介质不但易燃易爆，而且在升温时要气化，气化时，体积膨胀数百倍。而且这些介质渗透力强，易泄漏，加工制造比较困难。低温球阀以独特的加长型阀杆为基础点，可让低温液态气体在加长阀杆套内直接气化，防止低温液态气体接触填料零件造成损坏，进而影响球阀的操作与密封性，此设计与一般加长中轴不同的是：阀杆密封圈、阀杆填料等零件被移至阀杆顶部，不直接接触低温流体，保证阀门的正常运作性。同时，也可减少阀杆的热泄漏，在管线与操作手柄（或者自动化执行器）上提供了隔绝热的空间，保证密封完好。
|
进口法兰低温球阀参数： |
公称通径：DN15-DN200
公称压力：1.6Mpa-4.0Mpa
适用温度：-196℃
适用介质：液氧、液氮、液氩、液化天然气、液态二氧化碳、液态丙烷等
阀体材质：不锈钢、低温钢
连接方式：法兰连接
传动方式：手动
|

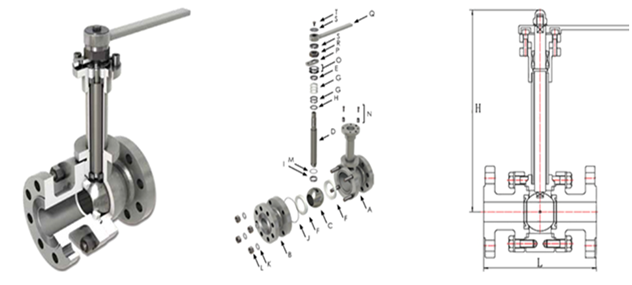

进口法兰低温球阀结构： |
①承压件的材料能承受介质温度的变化而引起的膨胀、收缩，密封部位的结构在温度变化时不会产生永久的变形。用于-100℃以下工况时，阀门零件在精加工前应进行深冷处理，即将零件漫放在液氮箱中进行冷却，当零件温度达到-196℃时，开始保温l-2h．然后取出箱外自然处理到常温，重复循环2次；
②阀盖采用长颈结构，其目的保护填料函的功能，使填料函处于离低温较远的位置，保证填料的密封效果。同时还可以缠绕保冷材料， 防止冷能损失。长颈的颈长可根据使用温度和保冷材料的厚度来选择不同的长度。当填料密封效果降低时，可以从填料函中间加入润滑脂形成油封层，降低填料函的压差，提高密封性能；
③使用温度低于-100℃时，阀杆材料经过镀铬或氮化处理，提高阀杆表面硬度，提高填料密封的可靠性；
④低温球阀具有防止异常升压结构，由于低温阀门介质气化后，其体积激剧膨胀，压力会异常升高，当阀门中腔压力升高时，阀门中腔和进口侧连通，或在阀门进口端安置泄压阀，保证阀门安全使用；
⑤低温球阀用的垫片具有在常温下、低温状态及温度变化下能可靠密封牲和复原性；
⑥整体式防脱出阀杆：枚耶低温阀门采用整体式阀杆与球啮合，并采用带安全定位螺钉的大螺纹阀杆套环将阀杆固定在阀腔中；
⑦阀杆密封：阀门的防漏完好性通过焊接阀帽设计以及ChevronV形环封填进一步增强，封填的调节可通过简单地转动阀杆螺母来进行。阀杆防漏密封通过PTFEV形环或graphoil封填来实现，封填物安放在防脱出阀杆上机加工而成的凸肩上，使封填物和阀杆在热循环过程中作为一个整体单元移动。此外，封填物通过自补偿贝氏弹簧垫圈和封填调节螺母进行实时加载和固定。这些特征再结合封填孔的紧密公差机加工和表面处理，使阀杆密封只需极少的维护即可达到最长的寿命；
⑧防火安全设计。
|

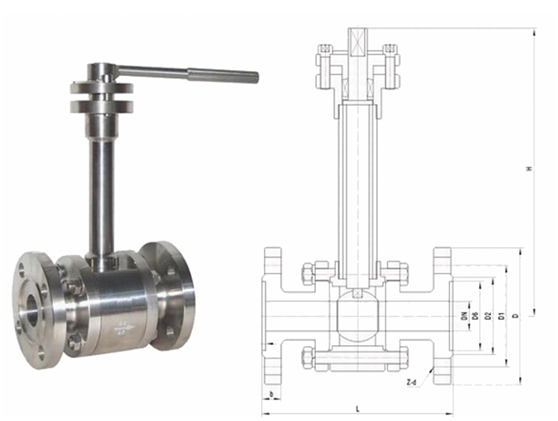

进口法兰低温球阀尺寸： |
|

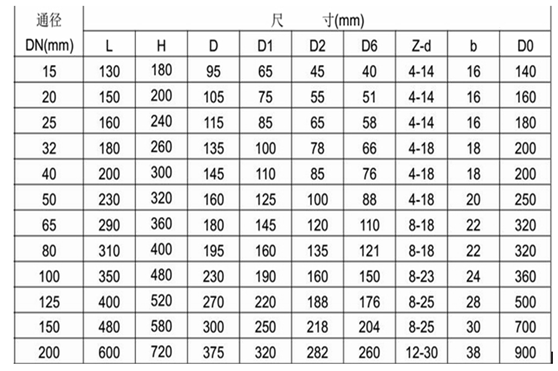

主要连接外形和尺寸 |
单位：mm |
|||||||||||
|
通径 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
|
H |
180 |
220 |
230 |
310 |
320 |
400 |
420 |
500 |
520 |
600 |
620 |
720 |
注：此外形尺寸为1.6Mpa压力球阀，如需更高压力尺寸图纸，敬请来电来函咨询。
进口低温球阀分为低温浮动球阀和低温固定球阀两类，对于温度高于-50℃，一般不采用长颈结构，对于温度低于-50℃的球阀，颈部长度T一般为250mm，或根据我公司的设计和计算确定。
进口低温球阀
进口低温球阀系列主要适用于乙烯、液化天然气等化工装置上，输出的液态低温介质如乙烯、液氧、液氢等。这类介质不但易燃易爆，而且在升温时要气化，气化时，体积膨胀数百倍。而且这些介质渗透力强，易泄漏，加工制造比较困难。
|
进口低温球阀参数： |
公称通径：DN15-DN200
公称压力：1.6Mpa-4.0Mpa
适用温度：-196℃
适用介质：液氧、液氮、液氩、液化天然气、液态二氧化碳、液态丙烷等
阀体材质：不锈钢、低温钢
连接方式：焊接
传动方式：手动
|

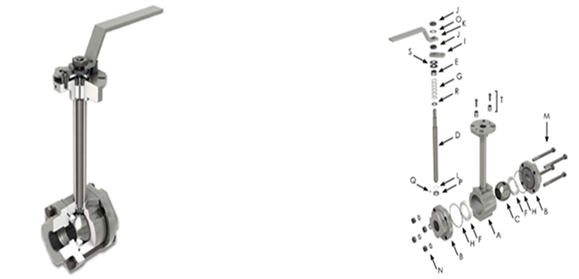

进口低温球阀结构： |
①承压件的材料能承受介质温度的变化而引起的膨胀、收缩，密封部位的结构在温度变化时不会产生永久的变形。用于-100℃以下工况时，阀门零件在精加工前应进行深冷处理，即将零件漫放在液氮箱中进行冷却，当零件温度达到-196℃时，开始保温l-2h．然后取出箱外自然处理到常温，重复循环2次；
②阀盖采用长颈结构，其目的保护填料函的功能，使填料函处于离低温较远的位置，保证填料的密封效果。同时还可以缠绕保冷材料， 防止冷能损失。长颈的颈长可根据使用温度和保冷材料的厚度来选择不同的长度。当填料密封效果降低时，可以从填料函中间加入润滑脂形成油封层，降低填料函的压差，提高密封性能；
③使用温度低于-100℃时，阀杆材料经过镀铬或氮化处理，提高阀杆表面硬度，提高填料密封的可靠性；
④低温球阀具有防止异常升压结构，由于低温阀门介质气化后，其体积激剧膨胀，压力会异常升高，当阀门中腔压力升高时，阀门中腔和进口侧连通，或在阀门进口端安置泄压阀，保证阀门安全使用；
⑤低温球阀用的垫片具有在常温下、低温状态及温度变化下能可靠密封牲和复原性；
⑥整体式防脱出阀杆：枚耶低温阀门采用整体式阀杆与球啮合，并采用带安全定位螺钉的大螺纹阀杆套环将阀杆固定在阀腔中；
⑦阀杆密封：阀门的防漏完好性通过焊接阀帽设计以及ChevronV形环封填进一步增强，封填的调节可通过简单地转动阀杆螺母来进行。阀杆防漏密封通过PTFEV形环或graphoil封填来实现，封填物安放在防脱出阀杆上机加工而成的凸肩上，使封填物和阀杆在热循环过程中作为一个整体单元移动。此外，封填物通过自补偿贝氏弹簧垫圈和封填调节螺母进行实时加载和固定。这些特征再结合封填孔的紧密公差机加工和表面处理，使阀杆密封只需极少的维护即可达到最长的寿命；
⑧防火安全设计。
|
进口低温球阀尺寸： |
|

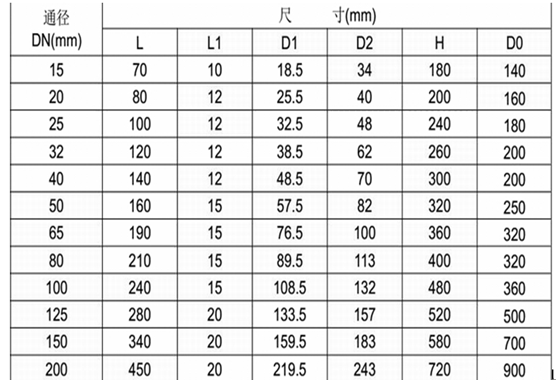

主要连接外形和尺寸 |
单位：mm |
|||||||||||
|
通径 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
进口低温球阀产品规范--
阀体材质：0Cr18Ni9
球体材质：0Cr18Ni9
阀杆材质：0Cr18Ni9
填料，密封圈：PTFE,PCTFE
温度：-196℃-+80℃
压力:PN40Bar
适用介质：液氧，液氮，液氩，液化天然气，乙烯，丙烯，丙烷，液氯，液氨，液态二氧化碳等
进口焊接和内螺纹长轴型低温球阀
阀体材质：0Cr18Ni9
球体材质：0Cr18Ni9
阀杆材质：0Cr18Ni9
填料，密封圈：PTFE,PCTFE
延伸套管：0Cr18Ni9
温度：-196℃-+80℃
压力:PN40Bar
适用介质：液氧，液氮，液氩，液化天然气，乙烯，丙烯，丙烷，液氯，液氨，液态二氧化碳等
注：此外形尺寸为1.6Mpa压力球阀，如需更高压力尺寸图纸，敬请来电来函咨询。
进口低温球阀分为低温浮动球阀和低温固定球阀两类，对于温度高于-50℃，一般不采用长颈结构，对于温度低于-50℃的球阀，颈部长度T一般为250mm，或根据我公司的设计和计算确定。
注：阀体材质：不锈钢、低温钢
阀体材质：不锈钢（不锈钢（Stainless Steel）是不锈耐酸钢的简称，耐空气、蒸汽、水等弱腐蚀介质或具有不锈性的钢种称为不锈钢；而将耐化学腐蚀介质（酸、碱、盐等化学浸蚀）腐蚀的钢种称为耐酸钢。同时他还分为：马氏体钢、铁素体钢、奥氏体钢、奥氏体-铁素体（双相）不锈钢及沉淀硬化不锈钢等。另外，可按成分分为：铬不锈钢、铬镍不锈钢和铬锰氮不锈钢等。还有用于压力容器用的专用不锈钢《GB24511_2009_承压设备用不锈钢钢板及钢带》。）
注：
1、客户如对产品有特殊要求，须在订货合同中提供以下说明：
a．结构长度；
b．连接形式；
c．公称直径；
d．产品使用介质及温度、压力范围；
e．试验、检验标准及其他要求。
2、本公司可根据客户特定要求配置各类驱动装置。
深圳前港国际贸易有限公司提醒您：如果您对进口阀门的说明有不明白的地方， 请联系我公司相关部门，我们将竭诚为您服务！
