进口自力式压力调节阀

进口ZZYP自力式压力调节阀,是一种无需外来能源,而只依靠被调介质自身的压力变化达到自动调节和稳定阀前(或阀后)压力为恒定值的一种节能型压力调节阀。 该阀是一种理想的节能型产品,广泛应用于蒸汽的保压与稳定,也适用于非腐蚀性气体,低粘度液体介质减压稳压(阀后)或泄压稳压(阀前)的自动控制。

  • 型号:进口自力式压力调节阀
  • 类别:进口自力式调节阀
  • 价格:0
  • 产地:GER
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 提供全套解决方案
  • 销售: 0755-29172950 (销售1部)
  • 厂址:深圳市南山区南头街道深南大道与前海路交汇处海岸卡夫诺西座2601室

详细介绍

分享到:

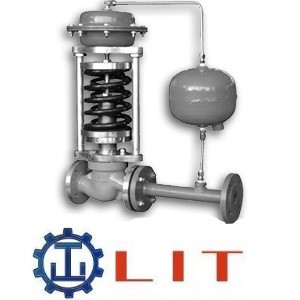

进口自力式压力调节阀

品牌:德国力特LIT

德国力特LIT进口自力式压力调节阀的选型参数表

产品名称

进口自力式压力调节阀

品牌

德国力特LIT

口径

DN20-DN450

阀体材质

铸钢、碳钢、不锈钢

压力

1.0Mpa-6.4Mpa

阀芯形式

压力平衡式柱塞型阀芯、双座柱塞型阀芯

温度

-20℃~350℃

结构形式

标准型、中温型、波纹管平衡型、活塞平衡型

连接方式

法兰连接

法兰端面距

GB12221-89

适用介质

水、蒸汽、油品等

法兰标准

GB9113-2000、JB/T-94

选项

可采用等百分比特性或线性特性

获得认证

TUVISO, SILASTM, ASME,CE, ABS

进口ZZYP自力式压力调节阀,是一种无需外来能源,而只依靠被调介质自身的压力变化达到自动调节和稳定阀前(或阀后)压力为恒定值的一种节能型压力调节阀。
该阀是一种理想的节能型产品,广泛应用于蒸汽的保压与稳定,也适用于非腐蚀性气体,低粘度液体介质减压稳压(阀后)或泄压稳压(阀前)的自动控制。
调节阀又名控制阀,通过接受调节控制单元输出的控制信号,借助动力操作去改变流体流量。调节阀一般由执行机构和阀门组成。按配执行机构使用的动力可分为:气动调节阀,电动调节阀,液动调节阀,自力式调节阀;按功能和特性分为:线性特性,等百分比特性,抛物线特性;按行程特点可分为:直行程,角行程。调节阀的阀体种类很多,常用的阀体种类有直通单座、直通双座、角形、隔膜、小流量、三通、偏心旋转、蝶形、套筒式。调节阀适用于空气、水、蒸汽、各种腐蚀性介质、泥浆、油品等介质。

进口自力式压力调节阀参数:

一、阀体参数:
公称通径:DN20-DN450
公称压力:1.0Mpa-6.4Mpa
适用温度:-20~350
连接方式:法兰连接
适用介质:水、蒸汽、油品等
阀体材质:铸钢、碳钢、不锈钢
阀芯形式:压力平衡式柱塞型阀芯、双座柱塞型阀芯
结构形式:标准型、中温型、波纹管平衡型、活塞平衡型
法兰端面距:GB12221-89
法兰标准:GB9113-2000JB/T-94
选项:可采用等百分比特性或线性特性

通径

20

25

32

40

50

65

80

100

125

150

200

250

300

Kv

6.3

8

16

24

32

50

80

120

160

280

420

640

930

行程

8

8

10

12

12

20

20

25

40

40

50

60

70

二、执行机构:
型式:薄膜式(用于被调压力≤0.6M);活塞式(用于被调压力>0.6Mpa
膜片材料:丁腈橡胶夹增强涤纶织物
信号接口:内螺纹M16×1.5
三、性能参数:
流量特性:快开
压力控制精度:±8%
整机作用方式:阀前压力控制,阀后压力控制
阀座泄漏率(对于额定Kv%):金属密封小于0.01%(ANSIB16.104-1976);软密封小于0.00001%以下(ANSIB16.104-1976)

压力调节范围

压力分段范围

膜室有效面积

使用阀门口径

Kpa

Kpa

C

mm

15-140

40-80
60-140

280

20-25

15-50
40-80
60-140

400

32-300

120-300

120-300

70
100
280

20-50
65-100
125-300

280-500

280-500

200



480-1000

480-1000

70
100
280

20-50
65-100
125-300



进口自力式压力调节阀特性:

无需外加能源,能在无电无气场所工作;
压力分段范围细且互相交叉,调节精度高;
压力设定值在运行期间可连续设定;
对阀后压力调节,执行压力与阀后压力之比为101-108
采用压力平衡机构,使调节阀反应灵敏、控制精确。

进口自力式压力调节阀尺寸:



http://www.famen3.com/uploadfile/image/20160916/2016091614520215215.jpg



主要连接外形和尺寸

单位:mm



DN

20

25

32

40

50

65

80

100

125

150

200

L

150

160

180

200

230

290

310

350

400

480

600

注:此外形尺寸为1.6Mpa压力自力式压力调节阀,如需更高压力尺寸图纸,敬请来电来函咨询;表中重量为不带附件标准型数据,也可安装侧装式手轮。
进口调节阀的流通能力的定义为:当调节阀全开时,阀两端压差为0.1MPa,流体密度为1g/cm3时,每小时流径调节阀的流量数,称为流通能力,也称流量系数,以Cv表示,单位为t/h。流通能力Cv(Cv=1.167Kv)是调节阀选型的主要参数之一。

德国力特LIT品牌的进口自力式压力调节阀在中国的部分使用业绩

华能国际电力股份有限公司

兖州煤业股份有限公司

中国建材股份有限公司

紫金矿业集团股份有限公司

中国航油(新加坡)股份有限公司

内蒙古伊利实业集团股份有限公司

广东温氏食品集团股份有限公司

1、客户如对产品有特殊要求,须在订货合同中提供以下说明:

a.结构长度;

b.连接形式;

c.公称直径;

d.产品使用介质及温度、压力范围;

e.试验、检验标准及其他要求。

2、本公司可根据客户特定要求配置各类驱动装置。
