进口自力式温度调节阀无需外来能源，用于非腐蚀性气体和蒸汽等介质的各种加热器的温度控制。 ZZWP自力式温度调节阀利用液体受热膨胀及液体不可压缩的原理实现自动调节，温度传感器内的液体膨胀是均匀的。其控制作用为比例调节被控介质温度变化时，传感器内的感温液体体积随着膨胀或收缩。被控介质温度高于设定值时，感温液体膨胀。推动阀芯向下关闭自力式温度调节阀，减少热媒的流量；被控介质的温度低于设定值时，感温液体收缩。复位弹簧推动阀芯开启，增加热媒的流量。自力式温度调节阀主要适用于采暖空调生活热水、石油化工、电力、机电纺织、橡胶、食品等行业。

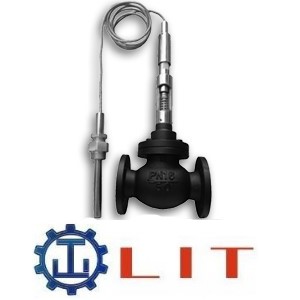

进口自力式温度调节阀
品牌：德国力特LIT
德国力特LIT进口自力式温度调节阀的选型参数表
|
产品名称 |
进口自力式温度调节阀 |
品牌 |
德国力特LIT |
|
口径 |
DN15-DN250 |
阀体材质 |
铸铁、铸钢、碳钢、不锈钢 |
|
压力 |
1.0Mpa-4.0Mpa |
结构形式 |
流体压力平衡型阀芯（快开式比例调节） |
|
温度 |
-60℃~560℃ |
温度设定范围 |
25℃-110℃ |
|
连接方式 |
法兰连接 |
类型 |
快开式比例调节 |
|
适用介质 |
水、蒸汽、油品等 |
电动的电压 |
AC220V,AC380V |
|
应用行业 |
医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上 |
||
|
获得认证 |
TUV，ISO, SIL，ASTM, ASME,CE, ABS等 |
||
进口自力式温度调节阀无需外来能源，用于非腐蚀性气体和蒸汽等介质的各种加热器的温度控制。
ZZWP自力式温度调节阀利用液体受热膨胀及液体不可压缩的原理实现自动调节，温度传感器内的液体膨胀是均匀的。其控制作用为比例调节被控介质温度变化时，传感器内的感温液体体积随着膨胀或收缩。被控介质温度高于设定值时，感温液体膨胀。推动阀芯向下关闭自力式温度调节阀，减少热媒的流量；被控介质的温度低于设定值时，感温液体收缩。复位弹簧推动阀芯开启，增加热媒的流量。自力式温度调节阀主要适用于采暖空调生活热水、石油化工、电力、机电纺织、橡胶、食品等行业。
调节阀又名控制阀，通过接受调节控制单元输出的控制信号，借助动力操作去改变流体流量。调节阀一般由执行机构和阀门组成。按配执行机构使用的动力可分为：气动调节阀，电动调节阀，液动调节阀，自力式调节阀；按功能和特性分为：线性特性，等百分比特性，抛物线特性；按行程特点可分为：直行程，角行程。调节阀的阀体种类很多，常用的阀体种类有直通单座、直通双座、角形、隔膜、小流量、三通、偏心旋转、蝶形、套筒式。调节阀适用于空气、水、蒸汽、各种腐蚀性介质、泥浆、油品等介质。
品牌介绍:
德国力特阀门国际有限公司成立于1985年，是流体控制领域的先驱企业，公司总部位于德国西部北莱茵-威斯特法伦州鲁尔区的多特蒙德市，工厂遍及西班牙，捷克和意大利，拥有一支有经验的研发队伍，实行全球统一设计，统一标准，在阀门领域内处于世界领先地位。致力于科研开发流体控制阀门，生产流体控制设备系统，在许多个国家均有生产阀门基地，是多家世界五百强企业的合作伙伴，产品以质量和信誉赢得客户的信任和支持。
|
进口自力式温度调节阀参数： |
一、阀体参数：
公称通径：DN15-DN250
公称压力：1.0Mpa-4.0Mpa
适用温度：-60℃~560℃
连接方式：法兰连接
适用介质：水、蒸汽、油品等
阀体材质：铸铁、铸钢、碳钢、不锈钢
结构形式：流体压力平衡型阀芯（快开式比例调节）
阀盖内装压力平衡机构，由316波纹管+304(或316)平衡弹簧组合而成
|
公称通径 |
Kvs值 |
行程 |
PN16时的最大压差 |
PN40时的最大压差 |
允许泄漏量 |
|
|
mm |
m3/h |
mm |
ΔPmax.(Mpa) |
ΔPmax.(Mpa) |
硬密封 |
软密封 |
|
15 |
4 |
6 |
1.6 |
2.0 |
4×10(负4次方) |
10气泡/分 |
|
20 |
6.3 |
6 |
1.6 |
2.0 |
||
|
25 |
8 |
6 |
1.6 |
2.0 |
||
|
32 |
16 |
8 |
1.6 |
2.0 |
||
|
40 |
20 |
10 |
1.6 |
2.0 |
||
|
50 |
32 |
12 |
1.6 |
2.0 |
||
|
65 |
50 |
12 |
1.6 |
2.0 |
20气泡/分 |
|
|
80 |
80 |
18 |
1.6 |
2.0 |
||
|
100 |
125 |
20 |
1.5 |
1.5 |
||
|
125 |
160 |
20 |
1.5 |
1.5 |
||
二、执行机构：
温控器是温度调节阀的执行器，它是根据液体的不可压缩和热胀冷缩原理进行工作的，温度器有两种型号多种温度控制范围可选择。
三、性能参数：
泄漏量：0-0.05Kvs
温度设定范围：25℃-110℃
导管长度：导管标准长度3.5m；特殊定做5m、10m、15m
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
Kv |
3.2 |
5 |
8 |
12.5 |
20 |
32 |
50 |
80 |
120 |
180 |
260 |
350 |
450 |
|
进口自力式温度调节阀特性： |
①控制作用为比例调节；
②具有超温差压保护功能；
③传感器内液体膨胀为均匀膨胀；
④无源工作（无电源、气源正常工作）；
⑤利用液体受热膨胀及液体不可压缩的原理实现自动调节；
⑥阀体密封采用V型环高温密封组件，防止了阀杆过紧抱死或漏气的可能；
⑦采用标准模块化设计，三化水平高，通过组合件，可进行多项组合控制；
⑧免维护，介质直接控制，无需外来能源的节能控制阀不锈钢波纹管压力平衡式，不平衡力小，灵敏度高。
|
进口自力式温度调节阀尺寸： |
|
|
|
主要连接外形和尺寸 |
单位：mm |
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
|
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
|
|
H |
502 |
502 |
528 |
528 |
530 |
530 |
565 |
565 |
670 |
670 |
|
|
温包尺寸 φd×L1 |
D06 |
φ24×380 |
|||||||||
|
D07 |
φ30×500 |
||||||||||
|
连接尺寸 |
R1" |
||||||||||
|
重量(kg) |
9.7 |
10.2 |
13.2 |
16.5 |
17.5 |
20.5 |
32.5 |
36.5 |
63.5 |
73.5 |
|
注：①此外形尺寸为1.6Mpa压力自力式温度控制阀，如需更高压力尺寸图纸，敬请来电来函咨询；②表中重量为不带附件标准型数据，也可安装侧装式手轮。
进口调节阀的流通能力的定义为：当调节阀全开时，阀两端压差为0.1MPa，流体密度为1g/cm3时，每小时流径调节阀的流量数，称为流通能力，也称流量系数，以Cv表示,单位为t/h。流通能力Cv值(Cv=1.167Kv)是调节阀选型的主要参数之一。
德国力特LIT品牌的进口调节阀在中国的部分使用业绩
华能国际电力股份有限公司
兖州煤业股份有限公司
中国建材股份有限公司
紫金矿业集团股份有限公司
中国航油(新加坡)股份有限公司
内蒙古伊利实业集团股份有限公司
| 广东温氏食品集团股份有限公司 |
1、客户如对产品有特殊要求，须在订货合同中提供以下说明：
a．结构长度；
b．连接形式；
c．公称直径；
d．产品使用介质及温度、压力范围；
e．试验、检验标准及其他要求。
2、本公司可根据客户特定要求配置各类驱动装置。
