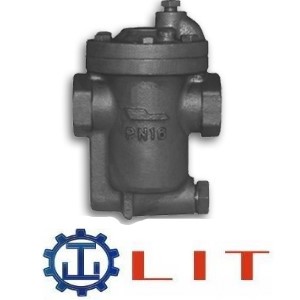

进口倒置桶式蒸汽疏水阀
品牌：德国力特LIT
进口倒置桶式蒸汽疏水阀内部结构是杠杆系统连接倒置桶，开启与关闭是根据凝结水和蒸汽的密度差来工作，管路启动时，疏水阀阀座处于开启状态，迅速将滞留管道的空气和低温冷凝水排出，当蒸汽进入倒置桶内，倒置桶产生上浮力，桶上的连接杠杆带动阀瓣关闭阀门。当一部分蒸汽产生凝结水，桶内失去浮力下沉，倒置桶连接杠杆逞动阀瓣开启阀门。
进口倒吊桶式疏水阀内部是一个倒吊桶为液位敏感件，吊桶开口向下，倒吊桶连接杠杆带动阀心开闭阀门。倒吊桶式疏水阀能排空气，不怕水击，抗污性能好。过冷度小，漏汽率小于3%，最大背压率为75%，连接件比较多，灵敏度不如自由浮球式疏水阀。因倒吊桶式疏水阀是靠蒸汽向上浮力关闭阀门，工作压差小于0.1MPA时，不适合选用。当装置刚启动时，管道内的空气和低温凝结水进入疏水阀内，倒吊桶靠自身重量下坠，倒吊桶连接杠杆带动阀心开启阀门，空气和低温凝结水迅速排出。当蒸汽进入倒吊桶内，倒吊桶的蒸汽产生向上浮力，倒吊桶上升连接杠杆带动阀心关闭阀门。倒吊桶上开有一小孔，当一部份蒸汽从小孔排出，另一部份蒸汽产生凝结水，倒吊桶失去浮力，靠自身重量向下沉，倒吊桶连接杠杆带动阀心开启阀门，循环工作，间断排水。

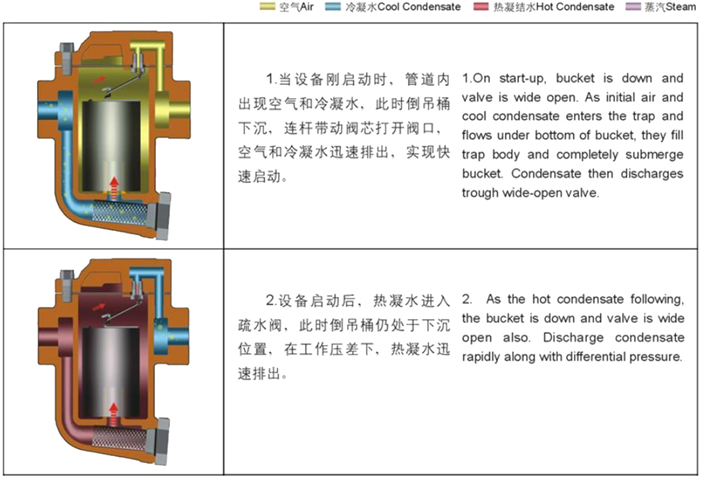

倒置桶蒸汽疏水阀原理图：
|
进口倒置桶式蒸汽疏水阀参数： |
公称通径：DN15-DN125
公称压力：1.0Mpa-4.0Mpa
适用温度：-20℃≤T≤425 ℃
适用介质：水、蒸汽、油品
阀体材质：铸铁、铸钢、碳钢、不锈钢
连接方式：丝扣螺纹
|
进口倒置桶式蒸汽疏水阀特性： |
①结构简单，不易故障。无插销或铰链结构，无固定磨损，节能效果好。耐磨铬钢阀座，不锈钢结构，使用寿命长；
②间歇排放杂质均可冲走，不积污垢，自动排空气；
③有多种节流孔选择，在不同压力下，可达到最高排水流量；
④内部零件全安装在阀盖上，维修方便。

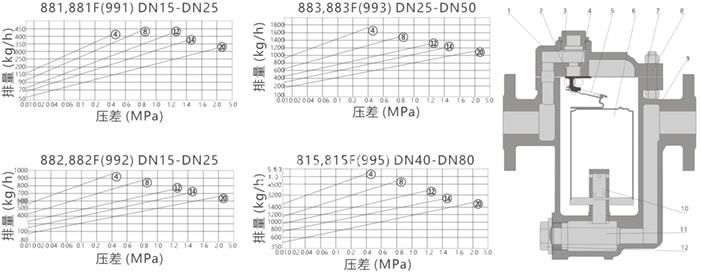

倒置桶蒸汽疏水阀曲线排量图：
|

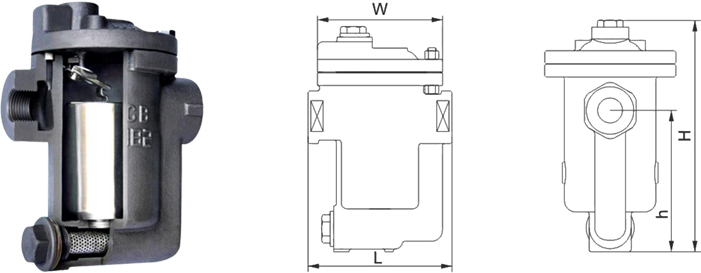

进口倒置桶式蒸汽疏水阀尺寸： |
|
主要连接外形和尺寸 |
单位：mm |
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
|
L(881) |
120 |
120 |
130 |
|
|
|
|
|
L(882) |
170 |
170 |
170 |
|
|
|
|
|
L(883) |
|
|
205 |
205 |
205 |
205 |
|
|
L(815) |
|
|
|
|
225 |
225 |
225 |
注：此外形尺寸为1.6Mpa压力疏水阀，如需更高压力尺寸图纸，敬请来电来函咨询。
进口疏水阀根据原理作用的不同，可分为以下三种类型：机械型、依靠蒸汽疏水阀内凝结水液位高度的变化而动作；热静力型、依靠液体温度的变化而动作；热动力型、依靠液体的热动力学性质的变化而动作，一个蒸汽疏水阀的排水能力不能满足要求时，可并联安装几个蒸汽疏水阀。
注：
1、客户如对产品有特殊要求，须在订货合同中提供以下说明：
a．结构长度；
b．连接形式；
c．公称直径；
d．产品使用介质及温度、压力范围；
e．试验、检验标准及其他要求。
2、本公司可根据客户特定要求配置各类驱动装置。
