进口倒置桶式蒸汽疏水阀利用冷凝水和蒸汽的密度差的工作原理，内部结构是由杠杆系统连接倒吊桶，克服蒸汽压力开关，倒吊桶式疏水阀内部是一个倒吊桶为液位敏感件，倒吊桶开口向下。装置刚起动时，管道内出现空气和低温冷凝水，此时疏水阀是全开放，空气和低温冷凝水迅速排出，装置很快提升温度。当蒸汽进入倒吊桶内，倒吊桶产生向上浮力，倒吊桶连接杠杆带动阀心关闭阀门。倒吊桶上开有一小孔，能自动排空气，当一部份蒸汽从小孔排出，另一部份蒸汽产生凝结水，倒吊桶失去浮力向下沉，倒吊桶连接杠杆带动阀心开启阀门。当蒸汽再进入倒吊桶内，阀门再关闭，循环工作，间断排水。用于石油、化工、电力、纺织印染、医疗、医药等行业的各种蒸汽加热设备、蒸汽管网和低过热蒸汽工况。它能迅速地排除凝结水，有效地阻止蒸汽泄漏。
品牌：德国力特LIT
进口倒置桶式蒸汽疏水阀利用冷凝水和蒸汽的密度差的工作原理，内部结构是由杠杆系统连接倒吊桶，克服蒸汽压力开关，倒吊桶式疏水阀内部是一个倒吊桶为液位敏感件，倒吊桶开口向下。装置刚起动时，管道内出现空气和低温冷凝水，此时疏水阀是全开放，空气和低温冷凝水迅速排出，装置很快提升温度。当蒸汽进入倒吊桶内，倒吊桶产生向上浮力，倒吊桶连接杠杆带动阀心关闭阀门。倒吊桶上开有一小孔，能自动排空气，当一部份蒸汽从小孔排出，另一部份蒸汽产生凝结水，倒吊桶失去浮力向下沉，倒吊桶连接杠杆带动阀心开启阀门。当蒸汽再进入倒吊桶内，阀门再关闭，循环工作，间断排水。用于石油、化工、电力、纺织印染、医疗、医药等行业的各种蒸汽加热设备、蒸汽管网和低过热蒸汽工况。它能迅速地排除凝结水，有效地阻止蒸汽泄漏。
进口疏水阀作用：当蒸汽冷凝时释放蒸发焓形成冷凝水，冷凝水中只含有饱和水焓，为了确保系统的最大传热效率，冷凝水必须从系统中排除。蒸汽中所携带的空气和其它不凝性气体在蒸汽和换热面上形成热阻层同样也必须从系统中排除。疏水阀的基本作用是将蒸汽系统中的凝结水、空气和二氧化碳气体尽快排出；同时最大限度地自动防止蒸汽的泄漏。
倒置桶蒸汽疏水阀原理图：
|
进口倒置桶式法兰蒸汽疏水阀参数： |
公称通径：DN15-DN125
公称压力：1.0Mpa-6.4Mpa
适用温度：-20℃≤T≤425 ℃
适用介质：水、蒸汽、油品
阀体材质：铸铁、铸钢、碳钢、不锈钢
连接方式：法兰连接
|
进口倒置桶式法兰蒸汽疏水阀特性： |
①即能连续又能间歇排放饱和凝结水加热设备不会有水积聚，从而获得最高的热效率；
②耐水击倒置桶结构不会因水击而遭到损坏，使用寿命长；
③排空气性能好倒吊桶上设有溢出排气孔，可有效地预防蒸汽气锁和空气气堵；
④允许背压高背压率达85%；
⑤维修方便内部零件采用不锈钢制造，均安装在阀盖上，并设有过滤网装置，日常维护方便。
倒置桶蒸汽疏水阀曲线排量图：
|
进口倒置桶式法兰蒸汽疏水阀尺寸： |
|
|
|
主要连接外形和尺寸 |
单位：mm |
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
|
L(881F) |
170 |
170 |
210 |
|
|
|
|
|
|
L(882F) |
220 |
220 |
220 |
|
|
|
|
|
|
L(883F) |
|
|
270 |
270 |
270 |
270 |
|
|
|
L(815F) |
|
|
|
|
|
340 |
340 |
380 |
注：此外形尺寸为1.6Mpa压力疏水阀，如需更高压力尺寸图纸，敬请来电来函咨询。
进口疏水阀根据原理作用的不同，可分为以下三种类型：机械型、依靠蒸汽疏水阀内凝结水液位高度的变化而动作；热静力型、依靠液体温度的变化而动作；热动力型、依靠液体的热动力学性质的变化而动作，一个蒸汽疏水阀的排水能力不能满足要求时，可并联安装几个蒸汽疏水阀。
注：
1、客户如对产品有特殊要求，须在订货合同中提供以下说明：
a．结构长度；
b．连接形式；
c．公称直径；
d．产品使用介质及温度、压力范围；
e．试验、检验标准及其他要求。
2、本公司可根据客户特定要求配置各类驱动装置。
深圳前港国际贸易有限公司提醒您：如果您对进口阀门的说明有不明白的地方， 请联系我公司相关部门，我们将竭诚为您服务！

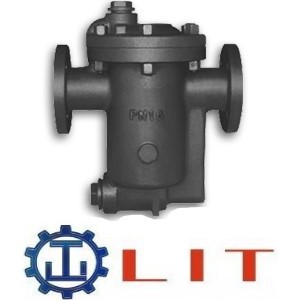

进口倒置桶式法兰蒸汽疏水阀
