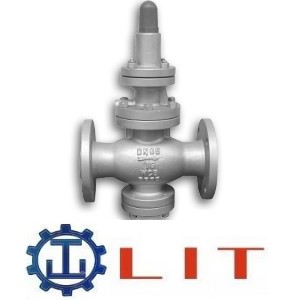

进口先导活塞式蒸汽减压阀

进口先导活塞式蒸汽减压阀由主阀和导阀两部分组成;主阀主要由阀座、主阀盘、活塞、弹簧等零件组成,导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力,利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。先导活塞式蒸汽减压阀主要用于蒸汽管路,起减压稳压作用。

  • 型号:进口先导活塞式蒸汽减压阀
  • 类别:进口蒸汽减压阀
  • 价格:0
  • 产地:GER
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 提供全套解决方案
  • 销售:0755-23704189 (销售1部)
  • 厂址:深圳市南山区南头街道深南大道与前海路交汇处海岸卡夫诺西座2601室

详细介绍

分享到:

品牌:德国力特LIT

进口先导活塞式蒸汽减压阀由主阀和导阀两部分组成;主阀主要由阀座、主阀盘、活塞、弹簧等零件组成,导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力,利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。先导活塞式蒸汽减压阀主要用于蒸汽管路,起减压稳压作用。

进口先导活塞式蒸汽减压阀参数:

公称通径:DN15-DN500
公称压力:1.0Mpa-16Mpa
适用温度:-20℃≤T425
适用介质:水、蒸汽、油品
阀体材质:铸铁、铸钢、碳钢、不锈钢
连接方式:法兰连接
流量系数:

DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

500

Cv

1

2.5

4

6.5

9

16

25

36

64

100

140

250

400

570

780

1020

1500



进口先导活塞式蒸汽减压阀特性:

Y43H减压阀主要用于蒸汽系统,适用于流量大流量变化大,进口压力变化大的蒸汽管路。

进口先导活塞式蒸汽减压阀尺寸:



http://www.famen3.com/uploadfile/image/20160823/20160823140365366536.jpg



主要连接外形和尺寸

单位:mm



DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

450

500

L

160

160

180

200

220

250

260

310

350

400

450

500

600

800

850

900

900

950

注:此外形尺寸为1.6Mpa压力减压阀,如需更高压力尺寸图纸,敬请来电来函咨询。
进口先导活塞式蒸汽减压阀技术要求:对于软密封减压阀,在规定时间内不得有渗漏,对于金属密封的减压阀,渗漏量应不大于最大流量的0.5%;出口流量变化时,直接作用的出口压力偏差值不大于20%,先导式不大于10%;进口压力变化时,直接作用式的出口压力偏差值不大于10%,先导式不大于5%;通常减压阀的阀后压力P2与阀前压力P1之差必须≥0.2Mpa

先导式减压阀:由主阀和导阀组成,出口压力的变化通过放大来控制主阀动作的减压阀。
薄膜式减压阀:采用膜片作为敏感原件来带动阀瓣运动的减压阀。
活塞式减压阀:采用活塞作为敏感原件来带动阀瓣运动的减压阀。

注:

1、客户如对产品有特殊要求,须在订货合同中提供以下说明:

a.结构长度;

b.连接形式;

c.公称直径;

d.产品使用介质及温度、压力范围;

e.试验、检验标准及其他要求。

2、本公司可根据客户特定要求配置各类驱动装置。
