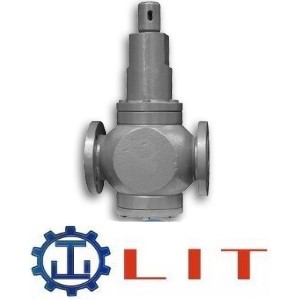

进口直接作用弹簧薄膜式减压阀

进口Y42X减压阀属于直接作用弹簧活塞式减压阀。主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣,控制阀瓣开度完成减压稳压功能。本产品在城市建筑、高层建筑的冷热供水系统中,可取代常规分区水管,节省设备;也可在通常的冷热水管网中,起减压稳压作用。

  • 型号:进口直接作用弹簧薄膜式减压阀
  • 类别:进口水用减压阀
  • 价格:0
  • 产地:GER
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 提供全套解决方案
  • 销售:0755-23704189 (销售1部)
  • 厂址:深圳市南山区南头街道深南大道与前海路交汇处海岸卡夫诺西座2601室

详细介绍

分享到:

品牌:德国力特LIT

进口Y42X减压阀属于直接作用弹簧活塞式减压阀。主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣,控制阀瓣开度完成减压稳压功能。本产品在城市建筑、高层建筑的冷热供水系统中,可取代常规分区水管,节省设备;也可在通常的冷热水管网中,起减压稳压作用。
减压阀是通过调节,将进口压力减至某一需要的出口压力,并依靠介质本身的能量,使出口压力自动保持稳定的阀门。减压阀的作用原理是靠阀内流道对水流的局部阻力降低水压,水压降的范围由连接阀瓣的薄膜或活塞两侧的进出口水压自调节。管道上如一次减压不够可采取二次减压;减压系统通常需采取一备一用,防止因现用减压阀故障而破坏系统或下游设备。

进口直接作用弹簧薄膜式减压阀参数:

公称通径:DN15-DN500
公称压力:1.0Mpa-2.5Mpa
适用温度:0℃≤T80
适用介质:水
阀体材质:铸铁、铸钢、碳钢、不锈钢
连接方式:法兰连接
流量系数:

DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

500

Cv

1

2

4

4

6

13

14

38

40

85

90

165

350

520

690

950

1400



进口直接作用弹簧薄膜式减压阀特性:

本产品在城市建筑、高层建筑的冷热供水系统种,可取代常规分区水管,节省设备。也可在通常的冷热水管网种,起减压稳压作用。

本产品调压,稳压动作平稳,适用于水和非腐蚀性液体介质的管路。

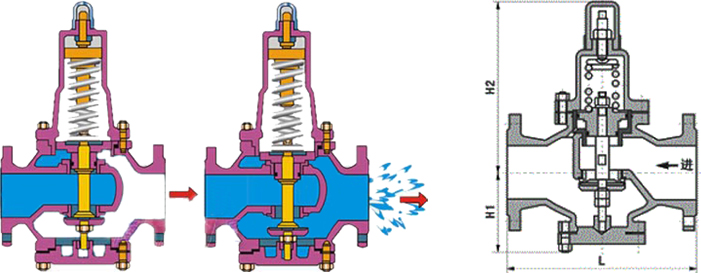

进口直接作用弹簧薄膜式减压阀尺寸:

主要连接外形和尺寸

单位:mm



DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

450

500

L

160

160

180

200

220

250

260

310

350

400

450

500

600

800

850

900

900

950

H1

100

100

110

110

120

120

140

165

185

225

260

280

335

385

430

455

500

525

H2

265

265

285

285

320

320

335

425

445

590

625

680

855

935

1015

1095

1165

1205

注:此外形尺寸为1.6Mpa压力减压阀,如需更高压力尺寸图纸,敬请来电来函咨询。
进口直接作用弹簧薄膜式减压阀技术要求:对于软密封减压阀,在规定时间内不得有渗漏,对于金属密封的减压阀,渗漏量应不大于最大流量的0.5%;出口流量变化时,直接作用的出口压力偏差值不大于20%,先导式不大于10%;进口压力变化时,直接作用式的出口压力偏差值不大于10%,先导式不大于5%;通常减压阀的阀后压力P2与阀前压力P1之差必须≥0.2Mpa

直接作用减压阀:利用出口压力变化,直接控制阀瓣运动的减压阀。
先导式减压阀:由主阀和导阀组成,出口压力的变化通过放大来控制主阀动作的减压阀。
薄膜式减压阀:采用膜片作为敏感原件来带动阀瓣运动的减压阀。
活塞式减压阀:采用活塞作为敏感原件来带动阀瓣运动的减压阀。

注:

1、客户如对产品有特殊要求,须在订货合同中提供以下说明:

a.结构长度;

b.连接形式;

c.公称直径;

d.产品使用介质及温度、压力范围;

e.试验、检验标准及其他要求。

2、本公司可根据客户特定要求配置各类驱动装置。
