进口气动法兰截止阀顶导向结构，配用多弹簧执行机构，开启轻松灵活，当执行器给压时，阀瓣开启。当执行器卸压时阀门自动关闭，本阀采用止回阀原理，只能单向截断。
进口气动法兰截止阀顶导向结构，配用多弹簧执行机构，开启轻松灵活，当执行器给压时，阀瓣开启。当执行器卸压时阀门自动关闭，本阀采用止回阀原理，只能单向截断。

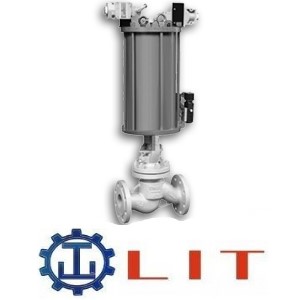

品牌：德国力特LIT
进口气动法兰截止阀顶导向结构，配用多弹簧执行机构，开启轻松灵活，当执行器给压时，阀瓣开启。当执行器卸压时阀门自动关闭，本阀采用止回阀原理，只能单向截断。

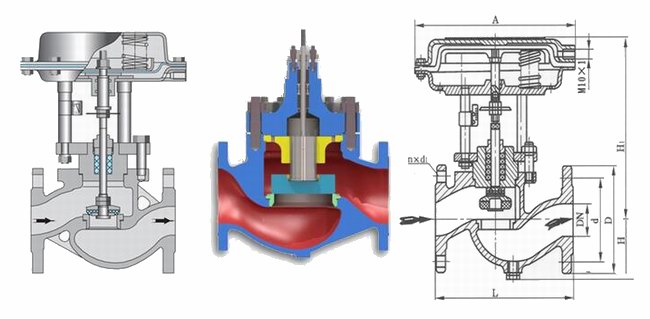

它是借助压缩空气来驱动的一种阀门，主要由气动执行器、手轮执行机构、气动控制元件、信号开关、法兰截止阀等连接而组成的，由压缩空气进入气动执行器带动气缸连接阀杆阀芯阀瓣做升降运动。气动截止阀利用压缩空气推动执行器内多组组合气动活塞运动，传力给横梁和内曲线轨道的特性，带动空芯主轴作旋转运动，压缩空气气盘输至各缸，改变进出气位置以改变主轴旋转方向，根据负载截止阀所需旋转扭矩的要求，可调整气缸组合数目，带动负载截止阀工作。气动执行器一般为气动弹簧活塞式和气动气缸活塞式两种，前者为单作用弹簧复位式，后者为双作用气关气开式。气动法兰截止阀采用自密封工作原理，介质由阀瓣上方进入阀腔，在介质压力作用下，截止阀关闭力小，而开启力大，阀杆的直径可以相应地减少流体的冲击力。同时在介质压力作用下，这种形式的阀门也较严密。
截止阀的启闭件是塞形的阀瓣，密封上面呈平面或锥面，阀瓣沿阀座的中心线作直线运动；截止阀阀杆开启或关闭行程相对较短，并具有非常可靠的切断动作，使得它适合作为介质的切断或调节及节流使用。
截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少；同时，在介质作用下，这种形式的阀门也较严密。
|
进口气动截止阀参数： |
|
阀体材质 |
执行器参数 |
|
公称通径：DN15-DN1000 |
作用方式：气动（带手动） |
|
公称压力：1.0Mpa-10Mpa |
产品形式：单作用、双作用 |
|
适用温度：-40℃～425℃ |
接近开关 |
|
适用介质：水、油、蒸汽、酸碱物 |
电/气阀门定位器（调节型用） |
|
阀体材质：铸铁、铸钢、碳钢、不锈钢 |
气源处理三联件（包括减压阀、过滤器、油雾器） |
|
连接方式：法兰连接 |
气源压力：0.4～0.6MPa |
设计制造：GB12235
结构长度：GB12221
连接法兰：JB/T79；GB9113；HG20593-20635
试验检验：GB13927；JB/T9092
|
进口气动截止阀特性： |
①阀瓣、阀座密封面采用铁基合金堆焊或司太立钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长；
②阀杆经调质及表面氮化处理，有良好的抗腐蚀性和抗擦伤性；
③可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求；
④阀体材料品种齐全，填料、垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况；
⑤倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成，密封可靠，更换填料可在不停机情况下进行，方便快捷，不影响系统运行。
|

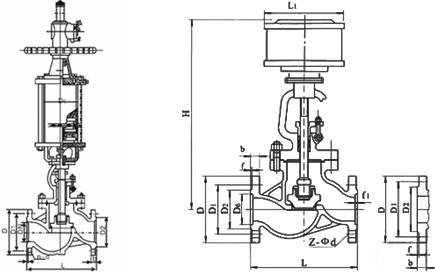

进口气动截止阀尺寸： |
|
主要连接外形和尺寸 |
单位：mm |
|
通径 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
622 |
698 |
注：此外形尺寸为1.6Mpa压力截止阀，如需更高压力尺寸图纸，敬请来电来函咨询。
进口J641H法兰气动截止阀也叫气动截门，是使用最广泛的一种阀门，由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，维修方便，不仅适用于中低压，而且适用于高压。气动截止阀的闭合原理是，依靠气源推力旋转阀杠，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。气动截止阀只许介质单向流动，安装时有方向性。
注：
1、客户如对产品有特殊要求，须在订货合同中提供以下说明：
a．结构长度；
b．连接形式；
c．公称直径；
d．产品使用介质及温度、压力范围；
e．试验、检验标准及其他要求。
2、本公司可根据客户特定要求配置各类驱动装置。
