进口管接式脉冲电磁阀工作原理：脉冲电磁阀的膜片把脉冲电磁阀分成前后二个气室，当接通压缩空气通过节流孔进入后天室，此时后气室压力将膜片紧贴阀的输出口，脉冲电磁阀处于"关闭"状态。脉冲喷吹控制仪电信号消失，脉冲电磁阀衔铁复位，后气室放气孔关闭，后气室压力升高使膜片紧贴阀出口，脉冲电磁阀又处于"关闭"状态。膜片把脉冲电磁阀分成前、后二个气室，当接通压缩空气通过节流孔进入后天室，此时后气室压力将膜片紧贴阀的输出口，脉冲电磁阀处于"关闭"状态。脉冲喷吹控制仪电信号消失，脉冲电磁阀衔铁复位，后气室放气孔关闭，后气室压力升高使膜片紧贴阀出口，脉冲电磁阀又处于"关闭"状态。
品牌：德国力特LIT
进口管接式脉冲电磁阀工作原理：脉冲电磁阀的膜片把脉冲电磁阀分成前后二个气室，当接通压缩空气通过节流孔进入后天室，此时后气室压力将膜片紧贴阀的输出口，脉冲电磁阀处于"关闭"状态。脉冲喷吹控制仪电信号消失，脉冲电磁阀衔铁复位，后气室放气孔关闭，后气室压力升高使膜片紧贴阀出口，脉冲电磁阀又处于"关闭"状态。膜片把脉冲电磁阀分成前、后二个气室，当接通压缩空气通过节流孔进入后天室，此时后气室压力将膜片紧贴阀的输出口，脉冲电磁阀处于"关闭"状态。脉冲喷吹控制仪电信号消失，脉冲电磁阀衔铁复位，后气室放气孔关闭，后气室压力升高使膜片紧贴阀出口，脉冲电磁阀又处于"关闭"状态。
电磁脉冲阀是按照阀进出口的角度及进气口的形式来进行分类的，目前可以分为以下三种类型：
①直通式电磁脉冲阀：阀体进出口成180度，直接受电信号控制的膜片阀；
②直角式电磁脉冲阀：阀体进出口成直角，直接受电信号控制的膜片阀；
③淹没式电磁脉冲阀：阀体进气口淹没在气包内，直接受电信号控制的膜片阀。
|
进口管接式脉冲电磁阀参数： |
规格型号：DMF-ZM；RMF；MCF
工作压力：0.2Mpa-0.6Mpa
适用介质：清洁空气
电流：0.8A；0.23A
电压：DC24V；AC220V；AC110V
使用环境：温度-25℃~55℃，空气的相对湿度不超过85%
材质属性：铝合金(阀体)，丁腈橡胶(膜片)，不锈钢(弹簧)
|
进口管接式脉冲电磁阀特性： |
DMF-ZM型电磁脉冲阀是与"Z"系列相同的直角阀，适用于气包与除尘器喷吹管的安装连接，其进出口二端带有安装用的固定螺母，使安装和使用更为方便。
膜片把电磁脉冲阀分为前、后二个气室，当接通压缩空气时，压缩空气通过节流孔进入后气室，此时后气室压力将膜片组件紧贴阀的输出口，电磁脉冲阀处于“关闭”状态。脉冲喷吹控制仪的电信号使电磁脉冲阀衔铁后移，闭后气室放气孔打开，后气室迅速失压，膜片组件后移，压缩空气通过阀输出口喷吹，电磁脉冲阀处于“开启”_状态。脉冲喷吹控制议电信号消失，电磁脉冲阀衔铁复位，后气室放气孔关闭，后气室压力升高是膜片组件紧贴阀的输出口，电磁脉冲阀又处于“关闭”状态。
|
进口管接式脉冲电磁阀尺寸： |
|
|
|

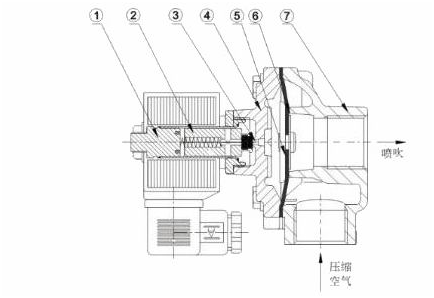

进口电磁脉冲阀内部结构图--

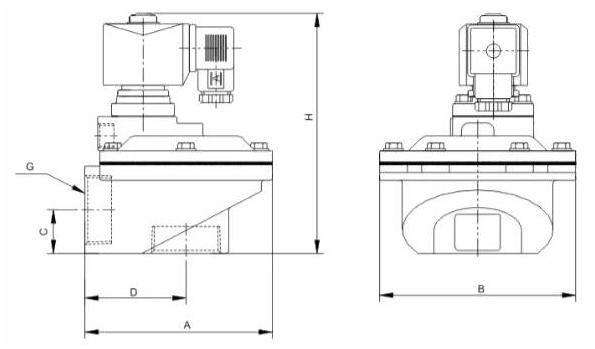

1.固定铁芯 2.活动铁芯 3.放气孔 4.阀盖 5.膜片 6.主阀口 7.阀体 进口电磁脉冲阀外形尺寸--
安装方法--
|
|
主要连接外形和尺寸 |
单位：mm |
|
规格型号 |
A |
B |
C |
D |
|
20DD |
|
|
|
|
|
25DD |
185 |
127 |
82.5×82.5 |
83 |
|
45DD |
236 |
178 |
φ126 |
92 |
注：此外形尺寸为0.6Mpa压力电磁阀，如需更高压力尺寸图纸，敬请来电来函咨询。
进口电磁阀里有密闭的腔，在不同位置开有通孔，每个孔连接不同的油管，腔中间是活塞，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来开启或关闭不同的排油孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞杆带动机械装置。这样通过控制电磁铁的电流通断就控制了机械运动。
注：
1、客户如对产品有特殊要求，须在订货合同中提供以下说明：
a．结构长度；
b．连接形式；
c．公称直径；
d．产品使用介质及温度、压力范围；
e．试验、检验标准及其他要求。
2、本厂可根据客户特定要求配置各类驱动装置。
