进口手柄对夹式软密封蝶阀结构紧凑,90°回转开关轻松,密封可靠,使用寿命长,被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中,作为调节和截止使用。
进口手柄对夹式软密封蝶阀结构紧凑,90°回转开关轻松,密封可靠,使用寿命长,被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中,作为调节和截止使用。

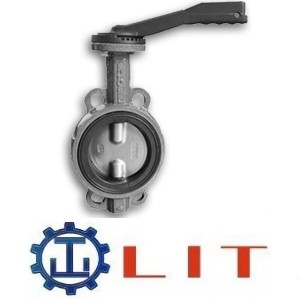

品牌:德国力特LIT
进口手柄对夹式软密封蝶阀结构紧凑,90°回转开关轻松,密封可靠,使用寿命长,被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中,作为调节和截止使用。
德国力特LIT专业生产制造【进口手柄对夹式软密封蝶阀】,为用户提供阀门参数选型、原理作用解说、结构尺寸确认、安装说明指导、来图来样订做、售后服务跟踪等一站式解决方案;公司常年备有大量进口手柄对夹式软密封蝶阀现货,有效提高项目建设安装进程。
进口手柄对夹式软密封蝶阀概述: |
进口手柄对夹蝶阀对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间。关闭件(阀瓣或蝶板)为圆盘,围绕阀轴旋转来达到开启与关闭的一种阀,结构紧凑,90°回转开关轻松,密封可靠,使用寿命长,被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中,作为调节和截止使用。
进口手柄对夹式软密封蝶阀参数: |
公称通径:DN50-DN200
公称压力:1.0Mpa-1.6Mpa
适用温度:-20℃~120℃
适用介质:水、气、油
阀体材质:铸铁、球墨铸铁、铸钢、不锈钢
连接方式:对夹连接
设计制造:GB12238-89
结构长度:GB12221-89
法兰标准:GB/T9113.1
检查试验:GB/T13927-92
进口手柄对夹式软密封蝶阀特性: |
①小型轻便,容易拆装维修,采用双偏心结构,具有越关越紧的密封功能,密封性能可靠。
②结构简单,90°回转启闭迅速。
③操作扭矩小,省力轻巧、安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装。
④整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料,就可使用于不同介质。

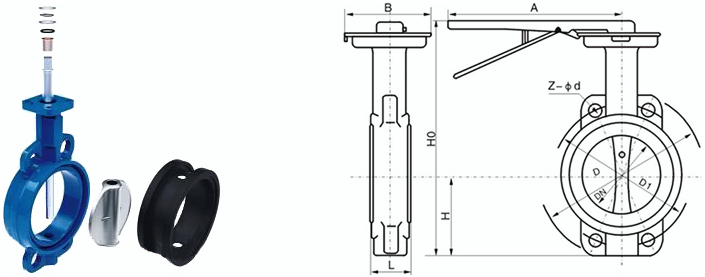

进口手柄对夹式软密封蝶阀尺寸: |
主要连接外形和尺寸 |
单位:mm |
通径 |
50 |
65 |
80 |
100 |
125 |
150 |
L |
43 |
46 |
46 |
52 |
56 |
56 |
B |
65 |
65 |
65 |
65 |
65 |
65 |
Ho |
235 |
250 |
275 |
316 |
340 |
376 |
注:此外形尺寸为1.6Mpa压力蝶阀,如需更高压力尺寸图纸,敬请来电来函咨询。
进口蝶阀的启闭件是一个圆盘形的蝶板,在阀体内绕其自身的轴线旋转,从而达到启闭或调节的目的。蝶阀的优点有结构简单、体积小、重量轻、安装尺寸小、开关迅速。
注:
1、客户如对产品有特殊要求,须在订货合同中提供以下说明:
a.结构长度;
b.连接形式;
c.公称直径;
d.产品使用介质及温度、压力范围;
e.试验、检验标准及其他要求。
2、本公司可根据客户特定要求配置各类驱动装置。
