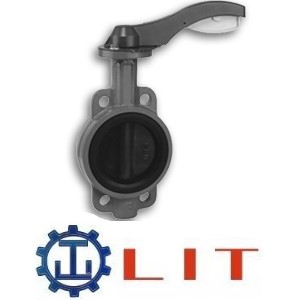

品牌:德国力特LIT
进口衬胶蝶阀不仅具有优良的防腐、(耐碱、盐性能,耐弱酸侵蚀)耐磨、减磨性能,(比普通蝶阀使用寿命可明显延长)而且具有无毒、抗菌、防霉等特点,更有操作力矩小,(比普通有销蝶阀降低百分之四十)维修方便,外形美观等突出优点。衬胶蝶阀主要用于水处理设备配套,广泛用于食品、医药、化工、石油、电力、轻纺、造纸等给水排水、气体管道上作调作充量和截流介质的场合。
蝶阀的启闭件是一个圆盘形的蝶板,在阀体内绕其自身的轴线旋转,从而达到启闭或调节的目的。蝶阀的优点有结构简单、体积小、重量轻、安装尺寸小、开关迅速。
进口衬胶蝶阀参数: |
公称通径:DN50-DN1200
公称压力:1.0Mpa-1.6Mpa
适用温度:-20℃~120℃
适用介质:水、气、油
阀体材质:铸铁、球墨铸铁、铸钢、不锈钢
连接方式:对夹连接
设计制造:GB12238-89
结构长度:GB12221-89
法兰标准:GB/T9113.1
检查试验:GB/T13927-92
进口衬胶蝶阀特性: |
①尼龙涂层与环氧树脂涂层相结合,符合环保要求;
②阀板特有设计,流量系数大,流阻小,在额定压力下,实现零泄漏;
③采用半轴无销连接,结构简单紧凑,维修拆卸极为方便,迅速(可现场拆装),蝶板有自动对中功能,实现了蝶板与阀座过盈配合;
④阀杆密封圈起双向密封作用,避免介质外流,防止外来物质侵入,做到整阀零外漏。

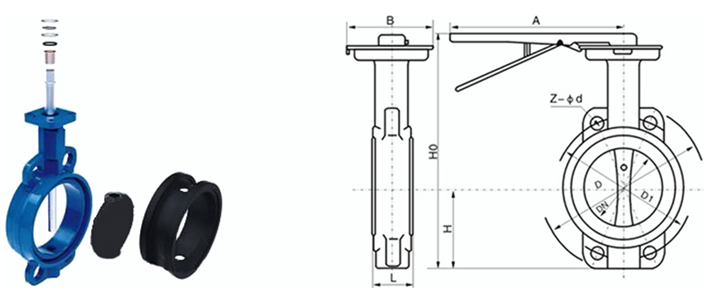

进口衬胶蝶阀尺寸: |
主要连接外形和尺寸 |
单位:mm |
通径 |
50 |
65 |
80 |
100 |
125 |
150 |
L |
43 |
46 |
46 |
52 |
56 |
56 |
B |
65 |
65 |
65 |
65 |
65 |
65 |
Ho |
235 |
250 |
275 |
316 |
340 |
376 |
注:此外形尺寸为1.6Mpa压力蝶阀,如需更高压力尺寸图纸,敬请来电来函咨询。
进口对夹式衬胶蝶阀可根据不同工况条件,选置不同橡胶衬里的阀体以及不同材质(全衬胶、全衬氟及不锈钢)的蝶板,以适应不同介质的流体、半流体、气体或粉末状管路输送和容器上,作为截流机构或调节装置使用。
注:
1、客户如对产品有特殊要求,须在订货合同中提供以下说明:
a.结构长度;
b.连接形式;
c.公称直径;
d.产品使用介质及温度、压力范围;
e.试验、检验标准及其他要求。
2、本公司可根据客户特定要求配置各类驱动装置。
