进口电动法兰蝶阀是工业管道中应用最为常用的阀门品种之一。蝶阀体积小、用料少、重量轻、口径越大相对其他阀更经济实惠。气动执行器旋转90°即可快速启闭，操作简单。同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力降很小，当开启度在大约15°至70°之间时，又能进行灵敏的流量控制，因此大口径的流量调节，蝶阀具有较大的优势。不适用于有颗粒和温度偏高的工艺介质中。
进口电动法兰蝶阀是工业管道中应用最为常用的阀门品种之一。蝶阀体积小、用料少、重量轻、口径越大相对其他阀更经济实惠。气动执行器旋转90°即可快速启闭，操作简单。同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力降很小，当开启度在大约15°至70°之间时，又能进行灵敏的流量控制，因此大口径的流量调节，蝶阀具有较大的优势。不适用于有颗粒和温度偏高的工艺介质中。

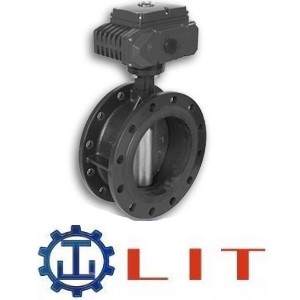

品牌：德国力特LIT
进口电动法兰蝶阀是工业管道中应用最为常用的阀门品种之一。蝶阀体积小、用料少、重量轻、口径越大相对其他阀更经济实惠。气动执行器旋转90°即可快速启闭，操作简单。同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力降很小，当开启度在大约15°至70°之间时，又能进行灵敏的流量控制，因此大口径的流量调节，蝶阀具有较大的优势。不适用于有颗粒和温度偏高的工艺介质中。
蝶阀的启闭件是一个圆盘形的蝶板,在阀体内绕其自身的轴线旋转,从而达到启闭或调节的目的。蝶阀的优点有结构简单、体积小、重量轻、安装尺寸小、开关迅速。
|
进口法兰电动蝶阀参数： |
|
阀体材质 |
执行器参数 |
|
公称通径：DN40-DN1200 |
传动方式：电动（带手动） |
|
公称压力：1.0Mpa-1.6Mpa |
控制电源：110/220V AC；50/60Hz |
|
适用温度：-20℃~120℃ |
动作时间：10s；30s；45s；135s |
|
适用介质：水、气、油 |
防护等级：IP65；IP67可定制IP68 |
|
阀体材质：铸铁、球墨铸铁、铸钢、不锈钢 |
保护装置：内置过热保护、过载保护 |
|
连接方式：法兰连接 |
控制方式：开关型、无源触点信号、开度信号、智能型 |
|
进口法兰电动蝶阀特性： |
①密封阀座水线条设计，阀板密封面平面设计，彻底避免气动阀因长时间不开而造成的卡位现象；
②阀板上下中孔处，采用球型摩擦面设计，扭矩更小，密封性更好；
③阀座无靠背设计，扭矩更轻，也方便用户自行更换阀座；
④法兰对夹孔连接适用多种标准。
|

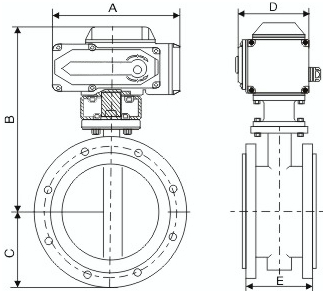

进口法兰电动蝶阀尺寸： |
|
主要连接外形和尺寸 |
单位：mm |
|
通径 |
40 |
50 |
60 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
|
E |
108 |
108 |
112 |
114 |
127 |
140 |
140 |
152 |
165 |
178 |
190 |
216 |
222 |
229 |
注：此外形尺寸为1.6Mpa压力蝶阀，如需更高压力尺寸图纸，敬请来电来函咨询。
进口法兰电动蝶阀通常由角行程电动执行机构(0~90°部分回转)和蝶阀整体通过机械连接，经过安装调试后共同组成。法兰蝶阀是阀门上带有法兰，用螺栓将阀门上两端法兰连接在管道法兰上。
注：
1、客户如对产品有特殊要求，须在订货合同中提供以下说明：
a．结构长度；
b．连接形式；
c．公称直径；
d．产品使用介质及温度、压力范围；
e．试验、检验标准及其他要求。
2、本公司可根据客户特定要求配置各类驱动装置。
深圳前港国际贸易有限公司提醒您：如果您对进口阀门的说明有不明白的地方， 请联系我公司相关部门，我们将竭诚为您服务！
