进口气动硬密封蝶阀结构采用三维编心原理设计，阀座采用硬密封兼容的多层次结构，加工精湛，工艺先进。该阀采用三偏心结构，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、无干涉、加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。
进口气动硬密封蝶阀结构采用三维编心原理设计，阀座采用硬密封兼容的多层次结构，加工精湛，工艺先进。该阀采用三偏心结构，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、无干涉、加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。
品牌：德国力特LIT
进口气动硬密封蝶阀结构采用三维编心原理设计，阀座采用硬密封兼容的多层次结构，加工精湛，工艺先进。该阀采用三偏心结构，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、无干涉、加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。

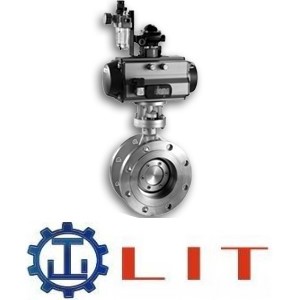

进口气动法兰硬密封蝶阀由活塞式气动执行器和法兰硬密封蝶阀组成。蝶阀为法兰连接，采用三偏心结构，启闭过程中密封面磨损小，使用寿命长。密封面材料采用金属硬密封，耐高温和磨损，许用密封比压高，提高了蝶阀的工作压力。气动执行器配电磁阀，行程开关，空气过滤减压阀等附件可以用于开关控制，启闭速度快，密封性好，带有远程信号反馈，适用于远程现场自动控制。当需要调节控制时，需要配装电气阀门定位器，接收控制系统4-20MA信号，比例转动蝶板角度，对管道内介质进行调节控制。
|
进口气动法兰硬密封蝶阀参数： |
|
阀体材质 |
执行器参数 |
|
公称通径：DN40-DN1200 |
作用方式：双作用、单作用（弹簧复位） |
|
公称压力：1.0Mpa-2.5Mpa |
气源压力：双作用：3-8bar；单作用：4-8bar |
|
适用温度：-30℃~425℃ |
行程范围：90°（±5） |
|
适用介质：水、气、油、蒸汽 |
输出扭矩：双作用：3.9-10560N.m；单作用：8.5-4858N.m |
|
阀体材质：铸钢、碳钢、不锈钢 |
控制方式：开关型、智能调节型 |
|
连接方式：法兰连接 |
附件选择：电磁阀、定位器、限位开关、三联件、手动机构 |
检验标准：GB/T13927-2008；JB/T9092-1999；API598-2009
法兰标准：GB/T9113-2010；JB/T79-1994；HG20592-2009；ANSI B16.5-2003；ASME B16.5-2009
设计标准：GB/T12238-2008；GB/T12221-2005；GBT15188.2-1994；；API 609-1997；JB/T 8527-1997
|
进口气动法兰硬密封蝶阀特性： |
1、本阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能；
2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀，使用寿命长等特点；
3、碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长；
4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。
5、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装；
6、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。
|

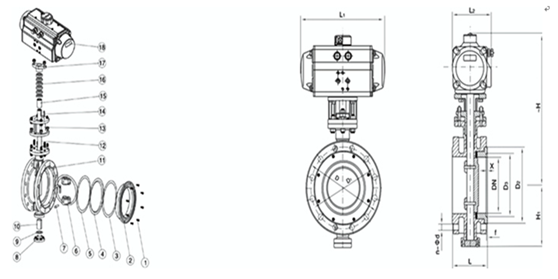

进口气动法兰硬密封蝶阀尺寸： |
|
主要连接外形和尺寸 |
单位：mm |
|
通径 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
|
L |
108 |
112 |
114 |
127 |
140 |
140 |
152 |
165 |
178 |
190 |
216 |
222 |
229 |
注：此外形尺寸为1.6Mpa压力蝶阀，如需更高压力尺寸图纸，敬请来电来函咨询。
进口气动硬密封蝶阀D643H 金属密封三偏心蝶阀的密封原理利用偏心结构，做到了阀门启闭时蝶板与阀座间几乎无磨擦现象发生。阀杆的扭矩通过蝶板直接传递至密封面，从而杜绝了打开普通阀门时所常见的跳跃现象。这意味着偏心蝶阀几乎可以从0开度开始即进入可调控区域，直至90开度。其正常调控比是一般蝶阀的2倍以上，调控比最高可高达100:1以上。这为偏心蝶阀作为调控阀使用创造了良好的条件。
注：阀体材质：铸钢、碳钢、不锈钢
阀体材质：铸钢（铸钢（cast steel）是铸造合金的一种，以铁、碳为主要元素，含碳量在0-2%之间。是在凝固过程中不经历共晶转变的用于生产铸件的铁基合金的总称。铸钢分
为铸造碳钢、铸造低合金钢和铸造特种钢3类。铸钢的优点是有更大的设计灵活性、冶金制造最强的灵活性和可变性、提高整体结构强度和大范围的重量变化）
阀体材质：不锈钢（不锈钢（Stainless Steel）是不锈耐酸钢的简称，耐空气、蒸汽、水等弱腐蚀介质或具有不锈性的钢种称为不锈钢；而将耐化学腐蚀介质（酸、碱、盐等化
学浸蚀）腐蚀的钢种称为耐酸钢。同时他还分为：马氏体钢、铁素体钢、奥氏体钢、奥氏体-铁素体（双相）不锈钢及沉淀硬化不锈钢等。另外，可按成分分为：铬不锈钢、铬镍不
锈钢和铬锰氮不锈钢等。还有用于压力容器用的专用不锈钢《GB24511_2009_承压设备用不锈钢钢板及钢带》。）
阀体材质：碳钢（碳钢是含碳量在0.0218%~2.11%的铁碳合金。也叫碳素钢。一般还含有少量的硅、锰、硫、磷。一般碳钢中含碳量较高则硬度越大，强度也越高，但塑性较低。）
注：
1、客户如对产品有特殊要求，须在订货合同中提供以下说明：
a．结构长度；
b．连接形式；
c．公称直径；
d．产品使用介质及温度、压力范围；
e．试验、检验标准及其他要求。
2、本公司可根据客户特定要求配置各类驱动装置。
深圳前港国际贸易有限公司提醒您：如果您对进口阀门的说明有不明白的地方， 请联系我公司相关部门，我们将竭诚为您服务！
