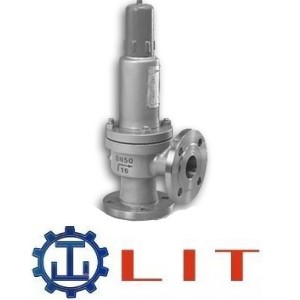

进口弹簧微启式安全阀

进口安全阀是承压设备、容器和管线上的最佳超压保护装置,当介质压力升高超过允许值时,安全阀自动开启,继而全量排放,防止压力继续升高,当压力降低至规定值时,安全阀及时自动关闭。

  • 型号:进口弹簧微启式安全阀
  • 类别:进口微启式安全阀
  • 价格:0
  • 产地:GER
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 提供全套解决方案
  • 销售: 0755-29172950 (销售1部)
  • 厂址:深圳市南山区南头街道深南大道与前海路交汇处海岸卡夫诺西座2601室

详细介绍

分享到:

品牌:德国力特LIT

进口安全阀是启闭件受外力作用下处于常闭状态,当设备或管道内的介质压力升高超过规定值时,通过向系统外排放介质来防止介质压力超过规定数值的阀门。安全阀主要用于锅炉、压力容器和管道上,控制压力不超过规定值。安全阀按结构划分主要有三大类:弹簧式、杠杆式、脉冲式。

进口安全阀是承压设备、容器和管线上的最佳超压保护装置,当介质压力升高超过允许值时,安全阀自动开启,继而全量排放,防止压力继续升高,当压力降低至规定值时,安全阀及时自动关闭。

进口A41H微启式安全阀适用于温度≤300℃的空气、石油、水等介质的设备和管路上。A41Y型适用于工作温度≤200℃有腐蚀性介质的设备和管路上。当设备和管路内压力超过允许值时,阀门自动开启,继而全量排放;当压力降低到规定值时,阀门自动关闭,保证设备和管路的安全运行。
安全阀是启闭件受外力作用下处于常闭状态,当设备或管道内的介质压力升高超过规定值时,通过向系统外排放介质来防止介质压力超过规定数值的阀门。安全阀主要用于锅炉、压力容器和管道上,控制压力不超过规定值。安全阀按结构划分主要有三大类:弹簧式、杠杆式、脉冲式。
①封闭式安全阀的阀盖是封闭的,利于防止灰尘和杂物侵入,防止有毒和易燃介质溢出;开放式安全阀由于阀盖敞开,利于降低弹簧腔室的温度,主要用于蒸汽介质管道及容器;带散热器安全阀主要适用于介质温度超过350℃的工况。
②带扳手弹簧式安全阀当介质压力达到开启压力的75%以上时,能利用扳手作手动开启。
③全启式安全阀开启高度≥1/4流道直径,排放量大,微启式安全阀开启高度为1/20-1/40流道直径。
安全阀的选型原则:
①蒸汽锅炉安全阀,一般选用敞开全启式弹簧安全阀0490系列;
②液体介质用安全阀,一般选用微启式弹簧安全阀0485系列;
③空气或其他气体介质用安全阀,一般选用封闭全启式弹簧安全阀;
④液化石油气汽车槽车或液化石油气铁路罐车用安全阀,一般选用全启式内装安全阀;
⑤采油井出口用安全阀,一般选用先导式安全阀;
⑥蒸汽发电设备的高压旁路安全阀,一般选用具有安全和控制双重功能的先导式安全阀;
⑦若要求对安全阀做定期开启试验时,应选用带提升扳手的安全阀。当介质压力达到开启压力的75%以上时,可利用提升扳手将阀瓣从阀座上略为提起,以检查安全阀开启的灵活性;
⑧若介质温度较高时,为了降低弹簧腔室的温度,一般当封闭式安全阀使用温度超过300℃及敞开式安全阀使用温度超过350℃时,应选用带散热器的安全阀;
⑨若安全阀出口背压是变动的,其变化量超过开启压力的10%时,应选用波纹管安全阀;
⑩若介质具有腐蚀性时,应选用波纹管安全阀,防止重要零件因受介质腐蚀而失效。

进口弹簧微启式安全阀参数:

公称通径:DN20-DN300
公称压力:1.6Mpa-32Mpa
适用温度:-30-350
适用介质:石油、空气、水等介质
阀体材质:铸钢、碳钢、不锈钢
连接方式:法兰连接
安全阀整定压力分级表:

公称压力

整定压力分级(Mpa

1.6Mpa

0.06-0.1

0.1-0.16

0.16-0.25

0.25-0.4

0.4-0.6

0.6-0.8

0.8-1.0

1.0-1.3

1.3-1.6

2.5Mpa

1.3-1.6

1.6-2.0

2.0-2.5













4.0Mpa

1.3-1.6

1.6-2.0

2.0-2.5

2.5-3.2

3.2-4.0









6.4Mpa

2.5-3.2

3.2-4.0

4.0-5.0

5.0-6.4











10.0Mpa

4.0-5.0

5.0-6.4

6.4-8.0

8.0-10











16.0Mpa

10-13

13-16















32.0Mpa

16-19

19-22

22-25

25-29

29-32











进口弹簧微启式安全阀特性:

A41H弹簧微启封闭式安全阀适用于工作温度≤300℃的石油气、空气、水等介质的设备或管路上。A41Y-P/R型适用于工作温度≤200℃有腐蚀性介质的设备或管路上,作为超压保护装置。

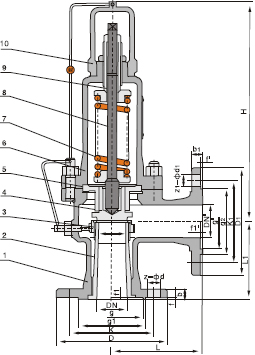

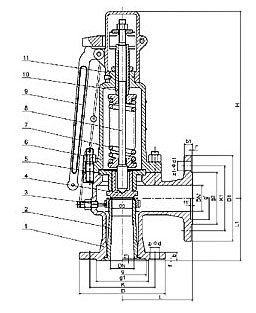

进口弹簧微启式安全阀尺寸:





主要连接外形和尺寸

单位:mm



DN

20

25

32

40

50

65

80

100

125

150

200

250

300

H≈

276

276

285

292

370

375

373

513

560

570

717

940

980

注:此外形尺寸为1.6Mpa压力安全阀,如需更高压力尺寸图纸,敬请来电来函咨询。
进口安全阀是承压设备、容器和管线上的最佳超压保护装置,当介质压力升高超过允许值时,安全阀自动开启,继而全量排放,防止压力继续升高,当压力降低至规定值时,安全阀及时自动关闭。图尔牌安全阀设计、制造、验收技术标准符合GB/T 12243-2005的要求。

注:阀体材质:铸钢、碳钢、不锈钢

阀体材质:铸钢(铸钢(cast steel)是铸造合金的一种,以铁、碳为主要元素,含碳量在0-2%之间。是在凝固过程中不经历共晶转变的用于生产铸件的铁基合金的总称。铸钢分为铸造碳钢、铸造低合金钢和铸造特种钢3类。铸钢的优点是有更大的设计灵活性、冶金制造最强的灵活性和可变性、提高整体结构强度和大范围的重量变化)

阀体材质:不锈钢(不锈钢(Stainless Steel)是不锈耐酸钢的简称,耐空气、蒸汽、水等弱腐蚀介质或具有不锈性的钢种称为不锈钢;而将耐化学腐蚀介质(酸、碱、盐等化学浸蚀)腐蚀的钢种称为耐酸钢。同时他还分为:马氏体钢、铁素体钢、奥氏体钢、奥氏体-铁素体(双相)不锈钢及沉淀硬化不锈钢等。另外,可按成分分为:铬不锈钢、铬镍不锈钢和铬锰氮不锈钢等。还有用于压力容器用的专用不锈钢《GB24511_2009_承压设备用不锈钢钢板及钢带》。)

阀体材质:碳钢(碳钢是含碳量在0.0218%~2.11%的铁碳合金。也叫碳素钢。一般还含有少量的硅、锰、硫、磷。一般碳钢中含碳量较高则硬度越大,强度也越高,但塑性较低。)

注:

1、客户如对产品有特殊要求,须在订货合同中提供以下说明:

a.结构长度;

b.连接形式;

c.公称直径;

d.产品使用介质及温度、压力范围;

e.试验、检验标准及其他要求。

2、本公司可根据客户特定要求配置各类驱动装置。
