一． 概述
玻璃管转子流量计（以下简称流量计）主要使用于化工、石油、轻工、医药、环保、电子及科研部门中，
用来测量单向非脉动流（液体）的瞬时流量。
二． 原理和结构

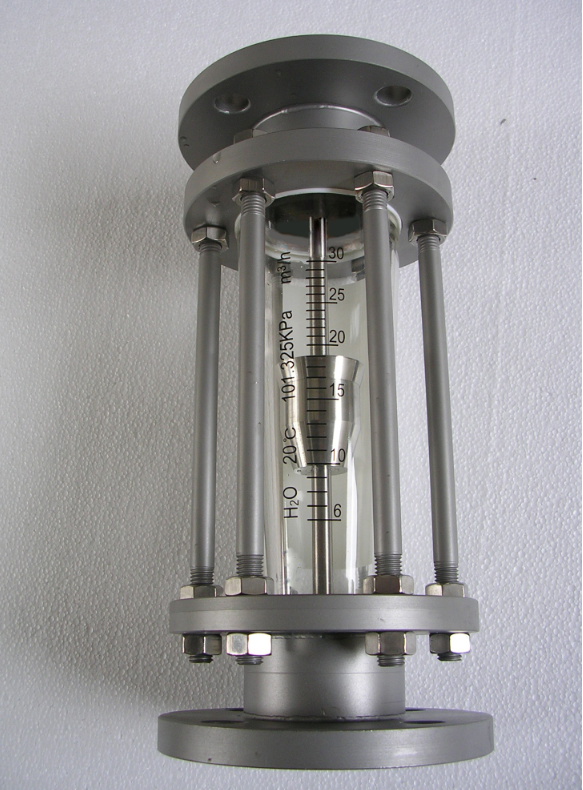

流量计的主要测量元件为一垂直的透明锥管及在内可以上下移动的浮子。当流体自上而下流经锥管时，被
浮子节流，在浮子上、下间产生差压。浮子在此差压作用下上升，在浮子上升的力与浮子所受的重力、浮力、
及粘性力三者的合力相等时，浮子处于平衡位置。因此流经流量计的流体流量与浮子的上升高度、亦即与流量
计的流通面积之间存在着一定的比例关系、此浮子的平衡位置可作为流量的量度。
转子的形状和读数示意
读数位置
)球形浮子 b)带锐边形浮子 c)带锐边形浮子

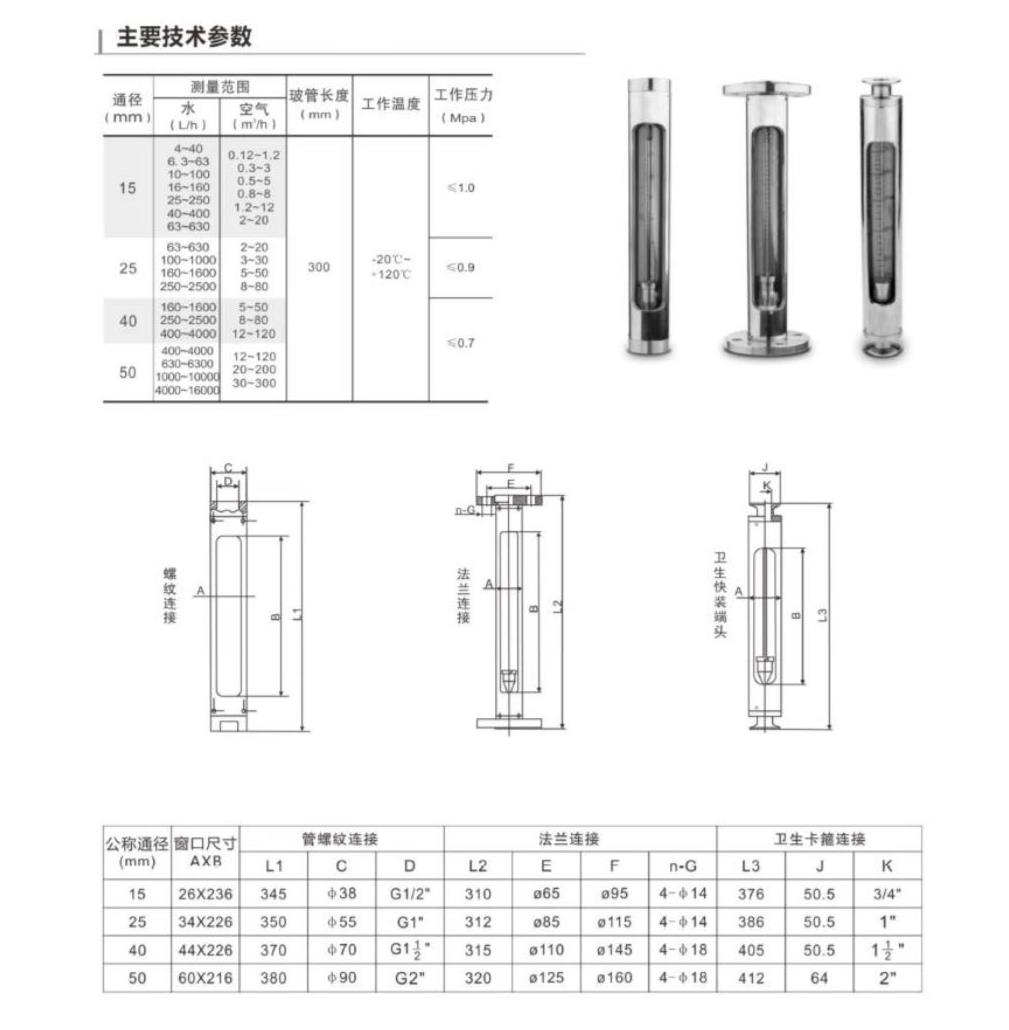

我厂生产的流量计的基型为 LRLS25P 型，它们主要由锥形玻璃管、浮子、上下基座、上下止挡、支板、外罩、
密封圈等组成，对于通径在 10 毫米以下的流量计采用管（软、硬）连接，并可配有流量调节阀。对于通径在 15
毫米以上的流量计采用法兰连接（JB78-59 铸铁法兰）。
安装和使用
（一） 安装
1． 流量计安装前开箱时，应仔细检查，以确定在运输过程中没有损坏，并核对规格是否正确，然后取
出流量计内的防震填充物。
2． 流量计必须安装在垂直位置上，中心线与铅垂线的夹角不超过 50。
3． 流量计装入管路时，应该使流量计的最小分度值处于下方。
4． 流量计上游应安装阀门，流量计调节阀建议安装在流量计下游 5-10 倍公称通径处。
（二） 使用
1． 流量计使用时，应缓慢开启上游阀门至全开，然后用流量计下游的调节阀调节流量，流量计停止工
作时，应缓慢关闭阀门，然后再关闭下游的调节阀。
2． 按图一正确读数位置读取流量值。
3． 流体介质的状态（密度、温度、压力、粘度）与流量计出厂标定状态不同时，必须对示值进行修正。
4． 如有泄漏可紧固连接螺钉或更换密封圈。
5． 如锥管和浮子沾污应及时清洗，若浮子锐边碰伤或超过周检期应重新标定。
三． 流量示值修正
我厂流量计标定介质液体为水或空气，微流量有条件时也可以按实际标定。以标准状态下（水 20℃）的体
积流量分度，如用户使用状态偏离标准状态较大时，需进行示值修正。
求使用状态下流过流量计的流量
1．测量液体时的修正
|
QS=QN |
( ) ρ − ρ ρ f S N ( ) ρ − ρ ρ f N S |
上式中
QS 实际流量值
QN 流量计的读数示值
ρN 流量计标定时的介质密度
ρS 被测介质的密度
ρf 浮子材料的密度
注：气体流量流量的修正咨询请厂家
2．粘度修正
流量计使用时，被测介质流体的粘度往往与流量计标定分度时不同，因此，必须对流量计的示值进行粘度
修正，流量计示值受粘度影响的程度与流体的粘度、流量以及流量计的通径、浮子的形状等因素有关，粘度修
正可用下式表示。
|
QS=QN |
α α S |
|
||||||||
|
式中 |
α α |
S |
N 流量计使用时的粘度修正系数 |
|||||||
N
粘度修正，系数用户可根据粘性力相似法或使用实际介质经标定后求出。
四． 定货须知
1． 用户在选用我厂常规产品时，请在合同中注明型号、被测介质、流量范围。
2． 用户如有特殊需要，本厂可按用户要求和来样进行设计和生产，请用户订货时注明：
1) 被测介质、使用温度及压力、流量范围。
2) 结构型式、安装方法、连接尺寸，最好能附简图。
