齿轮流量计，是容积式流量计的一种，用于精密的连续或间断的测量管道中液体的流量或瞬时流量．它特别适合于重油、聚乙烯醇、树脂等粘度较高介质的流量测量。
齿轮流量计，是容积式流量计的一种，用于精密的连续或间断的测量管道中液体的流量或瞬时流量．它特别适合于重油、聚乙烯醇、树脂等粘度较高介质的流量测量。

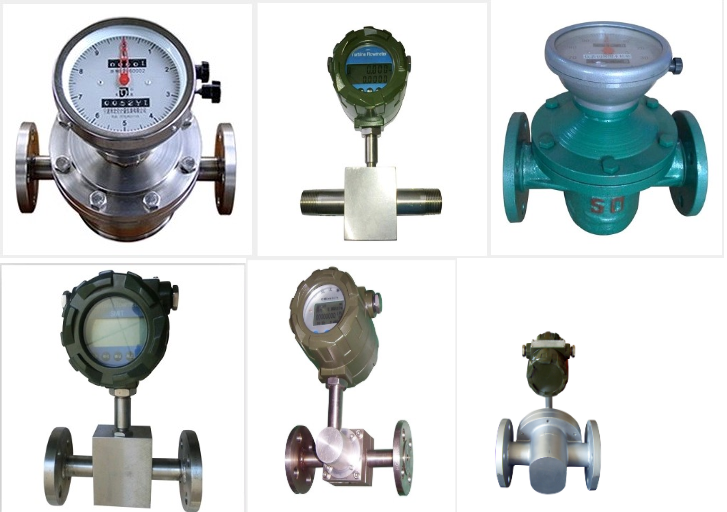

产品名称： 进口圆齿轮流量计
产品型号： LIT
出品单位： 德国力特LIT
一，介绍
齿轮流量计是一种较新的容积式流量计，椭圆齿轮流量计
二，概述
齿轮流量计，是容积式流量计的一种，用于精密的连续或间断的测量管道中液体的流量或瞬时流量．它特别适合于重油、聚乙烯醇、树脂等粘度较高介质的流量测量。
齿轮流量计
三，信号传递方式
远传显示主要是通过减速后的齿轮带动永久磁铁旋转，使得弹簧继电器的触点以与永久磁铁相同的旋转频率同步地闭合或断开，从而发出一个个电脉冲远传给另一显示仪表。
2四，工作原理与结构图
流量计腔体内有一对互相啮合的齿轮作为转子，两个齿轮与腔体可以分别构成一个固定的体积，称为标准容积。流量就是通过计算一定时间内来流通过标准容积的个数来计量。
3五，齿轮流量计的优点
体积小，重量轻;运行时振动噪声小;可测量粘度高达10000(Pa . s)的流体;其计量准确度高一般可达士0. 5%R，加非线性补偿后可达士(0.1 %-士0.005 %)R的高精度，测量范围度最高可达1000，1.
齿轮流量计有通用型、高压型、食品卫生型和全塑型等几种类型，适用于各种清洁液体的流量测量。根据流量计的口径大小，也允许流体中存在一定的小颗粒杂质。
4齿轮流量计的特点
1、流量测量与流体的流动状态无关，这是因为椭圆齿轮流量计是依靠被测介质的压头推动椭圆齿轮旋转而进行计量的。
2、粘度愈大的介质，从齿轮和计量空间隙中泄漏出去的泄漏量愈小，因此核测介质的粘皮愈大，泄漏误差愈小，对测量愈有利。
3、齿轮流量计计量精度高，适用于高粘度介质流量的测量，但不适用于含有固体颗粒的流体（固体颗粒会将齿轮卡死，以致无法测量流量）。如果被测液体介质中夹杂有气体时，也会引起测量误差。
5测量原理
齿轮流量计是高精度测量体积流量的流量仪表，它的工作原理是正位移原理，介质的流动使齿轮转动，齿轮的旋转被2个非接触式的检脉冲器扫描，每一个齿产生一个脉冲，最终产生于流量成比例的频率信号，进而得出流量值Q。
齿轮流量计加工精度高、安装精密、分辨率高，齿轮流量计要求被测介质是润滑性的，不能测量非润滑的介质，如水。同时齿轮流量计不适用于含有固体颗粒的流体，如果被测液体介质中夹杂有气体时，也会引起测量误差。
6应用指南
齿轮流量计广泛应用于石油、石化、天然气、化工、造纸、汽车、食品等行业，齿轮流量计还用于测量小管径的微小流量的计量。
进口圆齿轮流量计
