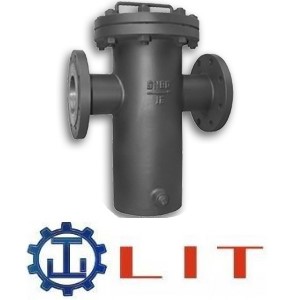

进口直通篮式过滤器，进口出口在一个水平位置上的篮式过滤器叫直通篮式过滤器，由一个主单筒与进口出口组成，用于拦截、过滤管道介质里的杂质。篮式直通过滤器是直接连入管道使用。在生产过程中，流体会随着管道流经直通过滤器，液体先通过桶体而后进入滤篮，流体从滤篮的缝隙中流出，直至过滤器的出口被排出，流体中的固体杂质颗粒为滤篮所阻挡，与流体分离完成过滤。过滤器使用一段时间后，固体杂质在滤篮中堆积，这时只要旋开主管底部的螺塞，将直通过滤器内的液体排净，拆卸法兰，清洗滤篮后重新装入，就能完成杂质的清理了。
进口直通篮式过滤器，进口出口在一个水平位置上的篮式过滤器叫直通篮式过滤器，由一个主单筒与进口出口组成，用于拦截、过滤管道介质里的杂质。篮式直通过滤器是直接连入管道使用。在生产过程中，流体会随着管道流经直通过滤器，液体先通过桶体而后进入滤篮，流体从滤篮的缝隙中流出，直至过滤器的出口被排出，流体中的固体杂质颗粒为滤篮所阻挡，与流体分离完成过滤。过滤器使用一段时间后，固体杂质在滤篮中堆积，这时只要旋开主管底部的螺塞，将直通过滤器内的液体排净，拆卸法兰，清洗滤篮后重新装入，就能完成杂质的清理了。
品牌：德国力特LIT
进口直通篮式过滤器，进口出口在一个水平位置上的篮式过滤器叫直通篮式过滤器，由一个主单筒与进口出口组成，用于拦截、过滤管道介质里的杂质。篮式直通过滤器是直接连入管道使用。在生产过程中，流体会随着管道流经直通过滤器，液体先通过桶体而后进入滤篮，流体从滤篮的缝隙中流出，直至过滤器的出口被排出，流体中的固体杂质颗粒为滤篮所阻挡，与流体分离完成过滤。过滤器使用一段时间后，固体杂质在滤篮中堆积，这时只要旋开主管底部的螺塞，将直通过滤器内的液体排净，拆卸法兰，清洗滤篮后重新装入，就能完成杂质的清理了。
|
目数 |
微米 |
目数 |
微米 |
目数 |
微米 |
目数 |
微米 |
|
2.5 |
7925 |
12 |
1397 |
60 |
245 |
325 |
47 |
|
3 |
5880 |
14 |
1165 |
65 |
220 |
425 |
33 |
|
4 |
4599 |
16 |
991 |
80 |
198 |
500 |
25 |
|
5 |
3962 |
20 |
833 |
100 |
165 |
625 |
20 |
|
6 |
3327 |
24 |
701 |
110 |
150 |
800 |
15 |
|
7 |
2794 |
27 |
589 |
180 |
83 |
1250 |
10 |
|
8 |
2362 |
32 |
495 |
200 |
74 |
2500 |
5 |
|
9 |
1981 |
35 |
417 |
250 |
61 |
3250 |
2 |
|
10 |
1651 |
40 |
350 |
270 |
53 |
12500 |
1 |
|
进口直通篮式过滤器参数： |
公称通径：DN15-DN600
公称压力：0.6Mpa-6.4Mpa
适用温度：-20℃≤T≤425℃
适用介质：水、油、气、蒸汽
阀体材质：铸钢、碳钢、不锈钢
连接方式：法兰连接
不锈钢丝网的技术特性
|
孔目数目(英寸) |
10 |
12 |
14 |
16 |
18 |
20 |
22 |
|
丝径(mm) |
0.508 |
0.457 |
0.376 |
0.315 |
0.315 |
0.315 |
0.273 |
|
可拦截粒径(μm) |
2032 |
1660 |
1438 |
1279 |
1096 |
955 |
882 |
|
有效面积(%) |
64 |
61 |
63 |
65 |
61 |
57 |
59 |
|
孔目数目(英寸) |
24 |
26 |
28 |
30 |
32 |
36 |
38 |
|
丝径(mm) |
0.273 |
0.234 |
0.234 |
0.234 |
0.234 |
0.234 |
0.213 |
|
可拦截粒径(μm) |
785 |
743 |
673 |
614 |
560 |
472 |
455 |
|
有效面积(%) |
59 |
59 |
56 |
53 |
50 |
46 |
46 |
|
孔目数目(英寸) |
40 |
50 |
60 |
80 |
100 |
120 |
|
|
丝径(mm) |
0.193 |
0.152 |
0.122 |
0.102 |
0.081 |
0.081 |
|
|
可拦截粒径(μm) |
442 |
356 |
301 |
216 |
173 |
131 |
|
|
有效面积(%) |
59 |
50 |
51 |
47 |
46 |
38 |
|
|
进口直通篮式过滤器特性： |
①结构简单，可靠性强；
②拆装方便，易清洗、维护；
③滤网规格多，满足不同场合过滤要求。
|
进口直通篮式过滤器尺寸： |
|
|
|
主要连接外形和尺寸 |
单位：mm |
|
DN |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
|
L |
220 |
220 |
280 |
280 |
330 |
340 |
420 |
500 |
560 |
660 |
750 |
注：此外形尺寸为1.6Mpa压力过滤器，如需更高压力尺寸图纸，敬请来电来函咨询。
进口过滤器是使用水力控制阀及精密的易堵塞的机械产品所必须具备的过滤设备。是输送介质的管道系列不可缺少的一种装置，通常安装于水力控制阀、减压阀、泄压阀、定水位阀等设备的进口端，用来消除介质中的杂质，防止颗粒性杂质进入通道，造成墙塞，以保护设备管道上的配件，免受磨损和堵塞。
注：
1、客户如对产品有特殊要求，须在订货合同中提供以下说明：
a．结构长度；
b．连接形式；
c．公称直径；
d．产品使用介质及温度、压力范围；
e．试验、检验标准及其他要求。
2、本公司可根据客户特定要求配置各类驱动装置。
