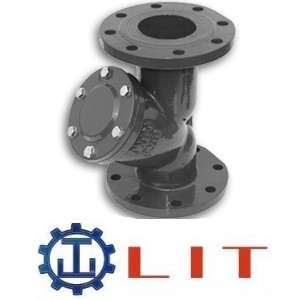

进口Y型过滤器适用介质可为水,油、气。可按用户要求制作滤网,其外型基本相同(Y型),内部件全部采用不锈钢,坚固耐用。当需要清洗时,只要将可拆卸的滤筒取出,去除滤出的杂质后,重新装入即可,使用维护方便。
进口Y型过滤器适用介质可为水,油、气。可按用户要求制作滤网,其外型基本相同(Y型),内部件全部采用不锈钢,坚固耐用。当需要清洗时,只要将可拆卸的滤筒取出,去除滤出的杂质后,重新装入即可,使用维护方便。
品牌:德国力特LIT
进口Y型过滤器适用介质可为水,油、气。可按用户要求制作滤网,其外型基本相同(Y型),内部件全部采用不锈钢,坚固耐用。当需要清洗时,只要将可拆卸的滤筒取出,去除滤出的杂质后,重新装入即可,使用维护方便。
过滤器过滤精度可由滤网的大小来控制,过滤面积可定做。Y型过滤器一般通水网为18-30目/cm2,通气网为40-100目/cm2,通油网为100-300目/cm2。过滤器会产生阻力损失,水用过滤器在一般计算额定流速下,压力损失为0.52-1.2kpa。
筛网目数与粒径(μm)对照表
目数 |
微米 |
目数 |
微米 |
目数 |
微米 |
目数 |
微米 |
2.5 |
7925 |
12 |
1397 |
60 |
245 |
325 |
47 |
3 |
5880 |
14 |
1165 |
65 |
220 |
425 |
33 |
4 |
4599 |
16 |
991 |
80 |
198 |
500 |
25 |
5 |
3962 |
20 |
833 |
100 |
165 |
625 |
20 |
6 |
3327 |
24 |
701 |
110 |
150 |
800 |
15 |
7 |
2794 |
27 |
589 |
180 |
83 |
1250 |
10 |
8 |
2362 |
32 |
495 |
200 |
74 |
2500 |
5 |
9 |
1981 |
35 |
417 |
250 |
61 |
3250 |
2 |
10 |
1651 |
40 |
350 |
270 |
53 |
12500 |
1 |
进口铸铁Y型过滤器参数: |
公称通径:DN15-DN500
公称压力:1.0Mpa-2.5Mpa
适用温度:-10℃≤T≤180℃
适用介质:水、油、气、蒸汽
阀体材质:铸铁、灰铸铁、球墨铸铁
连接方式:法兰连接
设计制造:GB/T14382-2008;SH/T3411-1999
不锈钢丝网的技术特性
孔目数目(英寸) |
10 |
12 |
14 |
16 |
18 |
20 |
22 |
丝径(mm) |
0.508 |
0.457 |
0.376 |
0.315 |
0.315 |
0.315 |
0.273 |
可拦截粒径(μm) |
2032 |
1660 |
1438 |
1279 |
1096 |
955 |
882 |
有效面积(%) |
64 |
61 |
63 |
65 |
61 |
57 |
59 |
孔目数目(英寸) |
24 |
26 |
28 |
30 |
32 |
36 |
38 |
丝径(mm) |
0.273 |
0.234 |
0.234 |
0.234 |
0.234 |
0.234 |
0.213 |
可拦截粒径(μm) |
785 |
743 |
673 |
614 |
560 |
472 |
455 |
有效面积(%) |
59 |
59 |
56 |
53 |
50 |
46 |
46 |
孔目数目(英寸) |
40 |
50 |
60 |
80 |
100 |
120 |
|
丝径(mm) |
0.193 |
0.152 |
0.122 |
0.102 |
0.081 |
0.081 |
|
可拦截粒径(μm) |
442 |
356 |
301 |
216 |
173 |
131 |
|
有效面积(%) |
59 |
50 |
51 |
47 |
46 |
38 |
|
进口铸铁Y型过滤器特性: |
①结构简单,可靠性强;
②拆装方便,易清洗、维护;
③滤网规格多,满足不同场合过滤要求。
进口铸铁Y型过滤器尺寸: |
|
主要连接外形和尺寸 |
单位:mm |
DN |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
L |
180 |
190 |
220 |
250 |
280 |
310 |
340 |
400 |
480 |
600 |
635 |
700 |
800 |
注:此外形尺寸为1.6Mpa压力过滤器,如需更高压力尺寸图纸,敬请来电来函咨询。
进口过滤器是使用水力控制阀及精密的易堵塞的机械产品所必须具备的过滤设备。是输送介质的管道系列不可缺少的一种装置,通常安装于水力控制阀、减压阀、泄压阀、定水位阀等设备的进口端,用来消除介质中的杂质,防止颗粒性杂质进入通道,造成墙塞,以保护设备管道上的配件,免受磨损和堵塞。
注:
1、客户如对产品有特殊要求,须在订货合同中提供以下说明:
a.结构长度;
b.连接形式;
c.公称直径;
d.产品使用介质及温度、压力范围;
e.试验、检验标准及其他要求。
2、本公司可根据客户特定要求配置各类驱动装置。
