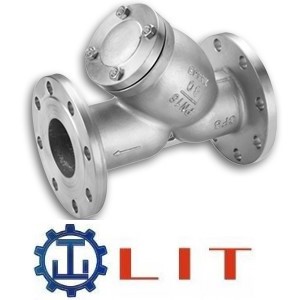

进口不锈钢Y型过滤器

  • 型号:进口不锈钢Y型过滤器
  • 类别:德国进口过滤器
  • 价格:0
  • 产地:德国
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 提供全套解决方案
  • 销售: 0755-29172950 (销售1部)
  • 厂址:深圳市南山区南头街道深南大道与前海路交汇处海岸卡夫诺西座2601室

详细介绍

分享到:

品牌:德国力特LIT

进口Y型过滤器适用介质可为水,油、气。可按用户要求制作滤网,其外型基本相同(Y型),内部件全部采用不锈钢,坚固耐用。当需要清洗时,只要将可拆卸的滤筒取出,去除滤出的杂质后,重新装入即可,使用维护方便。
过滤器过滤精度可由滤网的大小来控制,过滤面积可定做。Y型过滤器一般通水网为18-30/cm2,通气网为40-100/cm2,通油网为100-300/cm2。过滤器会产生阻力损失,水用过滤器在一般计算额定流速下,压力损失为0.52-1.2kpa
筛网目数与粒径(μm)对照表

目数

微米

目数

微米

目数

微米

目数

微米

2.5

7925

12

1397

60

245

325

47

3

5880

14

1165

65

220

425

33

4

4599

16

991

80

198

500

25

5

3962

20

833

100

165

625

20

6

3327

24

701

110

150

800

15

7

2794

27

589

180

83

1250

10

8

2362

32

495

200

74

2500

5

9

1981

35

417

250

61

3250

2

10

1651

40

350

270

53

12500

1



进口不锈钢Y型过滤器参数:

公称通径:DN15-DN100
公称压力:1.0Mpa-6.4Mpa
适用温度:-196≤T≤425
适用介质:水、油、气、蒸汽
阀体材质:不锈钢
连接方式:法兰连接
设计制造:GB/T14382-2008SH/T3411-1999
不锈钢丝网的技术特性

孔目数目(英寸)

10

12

14

16

18

20

22

丝径(mm)

0.508

0.457

0.376

0.315

0.315

0.315

0.273

可拦截粒径(μm)

2032

1660

1438

1279

1096

955

882

有效面积(%)

64

61

63

65

61

57

59

孔目数目(英寸)

24

26

28

30

32

36

38

丝径(mm)

0.273

0.234

0.234

0.234

0.234

0.234

0.213

可拦截粒径(μm)

785

743

673

614

560

472

455

有效面积(%)

59

59

56

53

50

46

46

孔目数目(英寸)

40

50

60

80

100

120



丝径(mm)

0.193

0.152

0.122

0.102

0.081

0.081



可拦截粒径(μm)

442

356

301

216

173

131



有效面积(%)

59

50

51

47

46

38





进口不锈钢Y型过滤器特性:

结构简单,可靠性强;
拆装方便,易清洗、维护;
滤网规格多,满足不同场合过滤要求。

进口不锈钢Y型过滤器尺寸:



http://www.famen3.com/uploadfile/image/20160826/20160826113520842084.jpg



主要连接外形和尺寸

单位:mm



DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300

L

125

150

160

180

200

220

250

280

310

340

390

490

540

590

注:此外形尺寸为1.6Mpa压力过滤器,如需更高压力尺寸图纸,敬请来电来函咨询。
进口过滤器是使用水力控制阀及精密的易堵塞的机械产品所必须具备的过滤设备。是输送介质的管道系列不可缺少的一种装置,通常安装于水力控制阀、减压阀、泄压阀、定水位阀等设备的进口端,用来消除介质中的杂质,防止颗粒性杂质进入通道,造成墙塞,以保护设备管道上的配件,免受磨损和堵塞。



注:

1、客户如对产品有特殊要求,须在订货合同中提供以下说明:

a.结构长度;

b.连接形式;

c.公称直径;

d.产品使用介质及温度、压力范围;

e.试验、检验标准及其他要求。

2、本公司可根据客户特定要求配置各类驱动装置。

深圳前港国际贸易有限公司提醒您:如果您对进口阀门的说明有不明白的地方, 请联系我公司相关部门,我们将竭诚为您服务!
