进口H44F旋启式衬氟止回阀采用内装摇臂旋启式结构,通过阀瓣的自重及介质力量,使阀瓣开启或关闭。专用于控制腐蚀性或强腐蚀性介质,阀体内腔表面覆有可供选择的各种氟塑料,具有强度高、耐腐蚀性能好的特点,适用于不同工作温度和流体管路,防止各类管路或设备上的介质逆流的单向阀。
进口H44F旋启式衬氟止回阀采用内装摇臂旋启式结构,通过阀瓣的自重及介质力量,使阀瓣开启或关闭。专用于控制腐蚀性或强腐蚀性介质,阀体内腔表面覆有可供选择的各种氟塑料,具有强度高、耐腐蚀性能好的特点,适用于不同工作温度和流体管路,防止各类管路或设备上的介质逆流的单向阀。

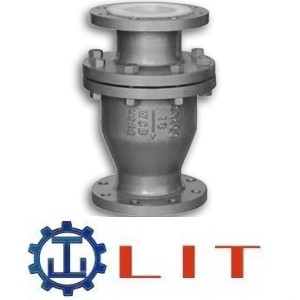

进口旋启式衬氟止回阀
品牌:德国力特LIT
德国力特LIT止回阀的选型参数表
产品名称 |
进口旋启式衬氟止回阀 |
品牌 |
德国力特LIT |
口径 |
DN15-DN300 |
阀体材质 |
铸铁、铸钢、碳钢 |
压力 |
1.6Mpa-2.5Mpa |
设计标准 |
GB 12236 |
温度 |
-10℃~180℃ |
结构长度 |
GB 12221 |
连接方式 |
法兰连接 |
检验试验 |
GB/T13927 |
适用介质 |
酸、碱、盐、王水、有机酸等强腐蚀性介质 |
法兰标准 |
JB/T79-94;GB 9113.1-26 |
应用行业 |
医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上 |
进口H44F旋启式衬氟止回阀采用内装摇臂旋启式结构,通过阀瓣的自重及介质力量,使阀瓣开启或关闭。专用于控制腐蚀性或强腐蚀性介质,阀体内腔表面覆有可供选择的各种氟塑料,具有强度高、耐腐蚀性能好的特点,适用于不同工作温度和流体管路,防止各类管路或设备上的介质逆流的单向阀。
止回阀的启闭件靠介质流动和力量自行开启或关闭,以防止介质倒流。止回阀一般分为升降式、旋启式、蝶式及卧式等四种类型,通式升降式止回阀应安装于水平管路上,立式升降式止回阀和底阀一般安装在垂直管路上,并且介质自下而上流动,旋启式止回阀安装位置不受限制,通常安装于水平管路,但也可以安装于垂直管路或倾料管路上。注意:止回阀只允许介质向一个方向流动,应特别注意介质流动方向,应使介质正常流动方向与阀体上指示的箭头方向相一致,否则就会截断介质的正常流动。
进口旋启式衬氟止回阀参数: |
公称通径:DN15-DN300
公称压力:1.6Mpa-2.5Mpa
适用温度:-10℃~180℃
适用介质:酸、碱、盐、王水、有机酸等强腐蚀性介质
阀体材质:铸铁、铸钢、碳钢
连接方式:法兰连接
设计标准:GB 12236
结构长度:GB 12221
检验试验:GB/T13927
法兰标准:JB/T79-94;GB 9113.1-26
进口旋启式衬氟止回阀特性: |
可用在强腐蚀性介质上起到止回作用,防止介质倒流。

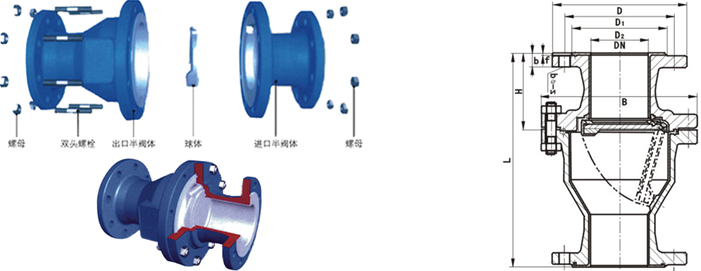

进口旋启式衬氟止回阀尺寸: |
主要连接外形和尺寸 |
单位:mm |
通径 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
L |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
500 |
550 |
620 |
注:此外形尺寸为1.6Mpa压力止回阀,如需更高压力尺寸图纸,敬请来电来函咨询。
进口旋启式衬氟止回阀为旋启式阀瓣、直流式结构。采用特殊模压工艺,将氟塑料衬于阀体壳体内壁,能耐强酸、强碱的腐蚀,流道光滑、密封性好、零泄漏。此阀门为自动阀门,启逆止作用,水平安装于工业管道中。
德国力特LIT品牌的止回阀在中国的部分使用业绩
绍兴市绍兴水处理发展有限公司
合肥市王小郢污水处理厂
福州市福建海峡环保有限公司
武汉汉西污水处理有限公司
乌鲁木齐河东威立雅水务有限公司
注:
1、客户如对产品有特殊要求,须在订货合同中提供以下说明:
a.结构长度;
b.连接形式;
c.公称直径;
d.产品使用介质及温度、压力范围;
e.试验、检验标准及其他要求。
2、本公司可根据客户特定要求配置各类驱动装置。
