进口锻钢止回阀有三种阀盖设计，第一种是螺栓型阀盖，通过凹凸面连接，采用不锈钢带与柔性石墨缠绕垫片，按需求也可采用环连接，第二种是焊接型阀盖，通过螺纹密封后焊接，按需求也可直接采用刚性焊接，第三种是自密封阀盖，通过螺纹与自密封阀盖连接。锻钢止回阀还有三种不同的结构设计，分别是：立升式锻钢止回阀、球形锻钢止回阀和旋启式锻钢止回阀。
进口锻钢止回阀有三种阀盖设计，第一种是螺栓型阀盖，通过凹凸面连接，采用不锈钢带与柔性石墨缠绕垫片，按需求也可采用环连接，第二种是焊接型阀盖，通过螺纹密封后焊接，按需求也可直接采用刚性焊接，第三种是自密封阀盖，通过螺纹与自密封阀盖连接。锻钢止回阀还有三种不同的结构设计，分别是：立升式锻钢止回阀、球形锻钢止回阀和旋启式锻钢止回阀。

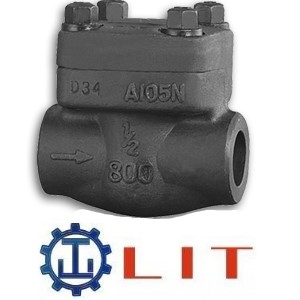

进口承插焊螺纹锻钢止回阀
品牌：德国力特LIT
德国力特LIT止回阀的选型参数表
|
产品名称 |
进口承插焊螺纹锻钢止回阀 |
品牌 |
德国力特LIT |
|
口径 |
DN6-DN65(1/4"~2-1/2") |
阀体材质 |
锻钢、锻不锈钢 |
|
压力 |
1.6Mpa-42Mpa(150LB-2500LB) |
设计制造 |
MSSP-118；ASME B16.34 |
|
温度 |
-29℃~550℃ |
检测试验 |
API 598 |
|
连接方式 |
丝扣螺纹、焊接、承插焊 |
承插焊 |
ASME B16.11 |
|
适用介质 |
水、油品、蒸汽、硝酸、醋酸等 |
螺纹连接 |
(NPT)ANSI/ASME B1.20.1 |
|
应用行业 |
医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上 |
||
进口锻钢止回阀有三种阀盖设计，第一种是螺栓型阀盖，通过凹凸面连接，采用不锈钢带与柔性石墨缠绕垫片，按需求也可采用环连接，第二种是焊接型阀盖，通过螺纹密封后焊接，按需求也可直接采用刚性焊接，第三种是自密封阀盖，通过螺纹与自密封阀盖连接。锻钢止回阀还有三种不同的结构设计，分别是：立升式锻钢止回阀、球形锻钢止回阀和旋启式锻钢止回阀。
德国力特阀门国际有限公司成立于1985年，是流体控制领域的先驱企业，公司总部位于德国西部北莱茵-威斯特法伦州鲁尔区的多特蒙德市，工厂遍及西班牙，捷克和意大利，拥有一支有经验的研发队伍，实行全球统一设计，统一标准，在阀门领域内处于世界领先地位。致力于科研开发流体控制阀门，生产流体控制设备系统，在许多个国家均有生产阀门基地，是多家世界五百强企业的合作伙伴，产品以质量和信誉赢得客户的信任和支持。
|
进口承插焊螺纹锻钢止回阀参数： |
公称通径：DN6-DN65(1/4"~2-1/2")
公称压力：1.6Mpa-42Mpa(150LB-2500LB)
适用温度：-29℃~550℃
适用介质：水、油品、蒸汽、硝酸、醋酸等
阀体材质：锻钢、锻不锈钢
连接方式：丝扣螺纹、焊接、承插焊
设计制造：MSSP-118；ASME B16.34
检测试验：API 598
承插焊：ASME B16.11
螺纹连接：(NPT)ANSI/ASME B1.20.1
|
进口承插焊螺纹锻钢止回阀特性： |
①全径或缩径；
②阀瓣和阀座可根据不同要求更换不同的材质；
③水平或垂直管道均可使用，安装方便、流道通畅、流体阻力小、动作灵敏、密封性能好、阀瓣行程短、关阀冲击力小、整体结构、简单紧凑、造型美观、使用寿命长、可靠性高。
|

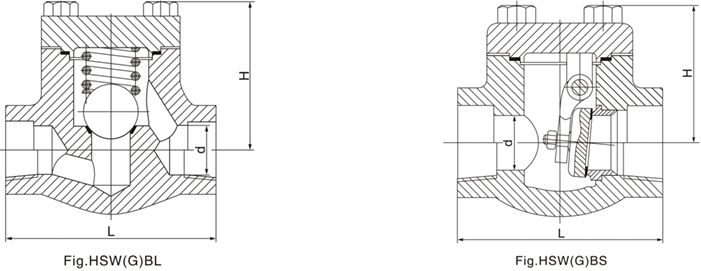

进口承插焊螺纹锻钢止回阀尺寸： |
|
主要连接外形和尺寸 |
单位：mm |
|
R.P |
- |
1/2 |
3/4 |
1 |
1-1/4 |
1-1/2 |
2 |
- |
|
|
F.P |
1/4 |
3/8 |
1/2 |
3/4 |
1 |
1-1/4 |
1-1/2 |
2 |
|
|
L |
升降式 |
79 |
79 |
92 |
111 |
120 |
152 |
172 |
200 |
|
旋启式 |
79 |
79 |
92 |
111 |
120 |
120 |
140 |
178 |
|
|
H |
升降式 |
61 |
61 |
61 |
78 |
84 |
84 |
118 |
132 |
|
旋启式 |
61 |
61 |
61 |
78 |
84 |
84 |
120 |
133 |
|
注：此外形尺寸为800LB压力止回阀，如需更高压力尺寸图纸，敬请来电来函咨询。
进口H61Y焊接螺纹锻钢止回阀有二种体盖连接设计形式：第一种是体盖螺栓连接锻钢止回阀，按这种连接形式设计的阀门，其阀体与阀盖用螺栓连接，缠绕式垫片密封，优点是便于维修;第二种体盖全焊密封锻钢止回阀，按这种连接形式设计的阀门，其阀体与阀盖用螺蚊连接，全焊密封，优点是无泄漏。
