进口卧式丝扣止回阀

进口H14W卧式丝扣止回阀采用内装摇臂旋启式结构,阀门的所有启闭件都装于阀体内部,不穿透阀体,除了中法兰部位用密封垫片和密封环外,整体没有外漏点,杜绝阀门外泄的可能。卧式丝扣止回阀摇臂和阀瓣连接处采用球面连接的结构,使得阀瓣在360度范围内有一定的自由度,有适当的微量位置补偿。

  • 型号:进口卧式丝扣止回阀
  • 类别:进口螺纹止回阀
  • 价格:0
  • 产地:GER
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 提供全套解决方案
  • 销售: 0755-29172950 (销售1部)
  • 厂址:深圳市南山区南头街道深南大道与前海路交汇处海岸卡夫诺西座2601室

详细介绍

分享到:

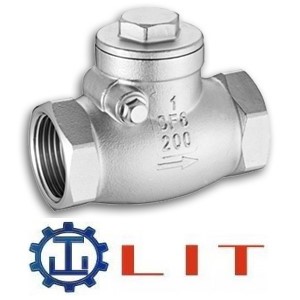

进口卧式丝扣止回阀

品牌:德国力特LIT

进口H14W卧式丝扣止回阀采用内装摇臂旋启式结构,阀门的所有启闭件都装于阀体内部,不穿透阀体,除了中法兰部位用密封垫片和密封环外,整体没有外漏点,杜绝阀门外泄的可能。卧式丝扣止回阀摇臂和阀瓣连接处采用球面连接的结构,使得阀瓣在360度范围内有一定的自由度,有适当的微量位置补偿。

品牌介绍:

德国力特阀门国际有限公司成立于1985年,是流体控制领域的先驱企业,公司总部位于德国西部北莱茵-威斯特法伦州鲁尔区的多特蒙德市,工厂遍及西班牙,捷克和意大利,拥有一支有经验的研发队伍,实行全球统一设计,统一标准,在阀门领域内处于世界领先地位。致力于科研开发流体控制阀门,生产流体控制设备系统,在许多个国家均有生产阀门基地,是多家世界五百强企业的合作伙伴,产品以质量和信誉赢得客户的信任和支持。

进口卧式丝扣止回阀参数:

公称通径:DN8-DN80
公称压力:1.6Mpa(200psi)
适用温度:-40℃~250
适用介质:水、油、气
阀体材质:不锈钢
连接方式:丝扣螺纹
设计标准:ASME B16.34
检测标准:API598

进口卧式丝扣止回阀特性:

①阀体与阀盖采用垫片密封,拆卸维护方便;
②旋启式结构,能够自行灵活止回;
③旋启式结构能够使阀瓣自行调整,密封效果更好;
④可水平与垂直安装。

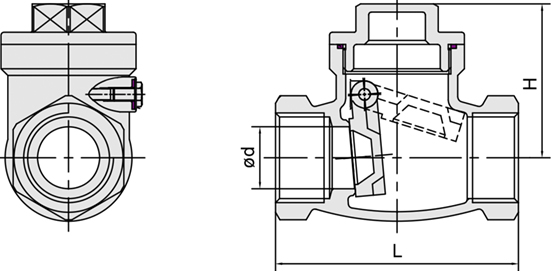

进口卧式丝扣止回阀尺寸:





主要连接外形和尺寸

单位:mm



通径

8

10

15

20

25

32

40

50



1/4

3/8

1/2

3/4

1

1-1/4

1-1/2

2

L

56

56

63

80

88

102

113

136

注:此外形尺寸为1.6Mpa压力止回阀,如需更高压力尺寸图纸,敬请来电来函咨询。
进口止回阀的启闭件靠介质流动和力量自行开启或关闭,以防止介质倒流。止回阀一般分为升降式、旋启式、蝶式及卧式等四种类型,通式升降式止回阀应安装于水平管路上,立式升降式止回阀和底阀一般安装在垂直管路上,并且介质自下而上流动,旋启式止回阀安装位置不受限制,通常安装于水平管路,但也可以安装于垂直管路或倾料管路上。注意:止回阀只允许介质向一个方向流动,应特别注意介质流动方向,应使介质正常流动方向与阀体上指示的箭头方向相一致,否则就会截断介质的正常流动。

注:
1、客户如对产品有特殊要求,须在订货合同中提供以下说明:
a.结构长度;
b.连接形式;
c.公称直径;
d.产品使用介质及温度、压力范围;
e.试验、检验标准及其他要求。
2、本公司可根据客户特定要求配置各类驱动装置。
