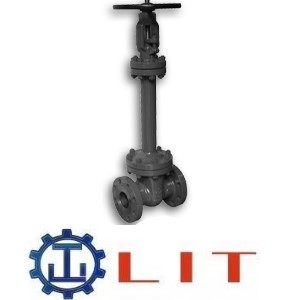

进口波纹管闸阀其关键部件金属波纹管，下端与阀杆组件采用自动滚焊焊接，上端与连接板自动滚焊焊接，在流体介质和大气之间形成一个金属屏障，确保阀杆零泄漏；双重的密封设计(波纹管+填料)若波纹管失效，阀杆填料也会避免泄漏。
进口波纹管闸阀其关键部件金属波纹管，下端与阀杆组件采用自动滚焊焊接，上端与连接板自动滚焊焊接，在流体介质和大气之间形成一个金属屏障，确保阀杆零泄漏；双重的密封设计(波纹管+填料)若波纹管失效，阀杆填料也会避免泄漏。
品牌：德国力特LIT
进口波纹管闸阀其关键部件金属波纹管，下端与阀杆组件采用自动滚焊焊接，上端与连接板自动滚焊焊接，在流体介质和大气之间形成一个金属屏障，确保阀杆零泄漏；双重的密封设计(波纹管+填料)若波纹管失效，阀杆填料也会避免泄漏。
|
进口波纹管闸阀参数： |
公称通径：DN15-DN350
公称压力：1.6Mpa-6.4Mpa
适用温度：-30℃~425℃
适用介质：水、油、蒸汽
阀体材质：铸钢、碳钢、不锈钢
连接方式：法兰连接
设计制造：API600；GB12234；DIN EN12288-2003
结构长度：ANSI B16.10；GB12221；DIN EN1092-1:2002
试验检验：API598；JB/T9092；DIN EN12266:2003
|
进口波纹管闸阀特性： |
①波纹管密封闸阀，其关键部件金属波纹管，下端与阀杆组件采用自动滚焊焊接，上端与连接板自动滚焊接，在流体介质和大气之间形成一个金属屏障，确保阀杆零泄漏；
②双重的密封设计（波纹管+填料）若波纹管失效，阀杆填料也会避免泄漏，并符合国际密封标准；
③阀盖上自带有加脂接头，可直接对阀杆、螺母和轴套进行润滑，不像传统的只对螺纹加润滑油；
④人体工程学设计手轮，使用寿命更长，操作轻松便捷，更安全可靠。
|

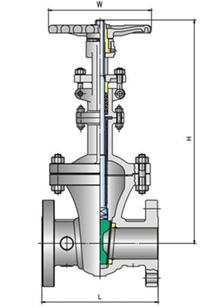

进口波纹管闸阀尺寸： |
|
主要连接外形和尺寸 |
单位：mm |
|
通径 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
108 |
117 |
127 |
140 |
165 |
178 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
|
H |
200 |
210 |
250 |
260 |
290 |
370 |
398 |
440 |
490 |
530 |
580 |
670 |
760 |
850 |
注：此外形尺寸为1.6Mpa压力闸阀，如需更高压力尺寸图纸，敬请来电来函咨询。
进口波纹管闸阀在管道上主要起切断介质作用，可用于不同介质全开或全闭使用，但不可做为节流用。波纹管闸阀的优点为流体阻力小，启、闭所需要的力矩也较小；介质的流向不受限制，可以使用在介质向两个方向流动的环网管路上。结构长度比较小，利于管道安装。特别是本阀门设计为石墨和波纹管双重密封，使得密封性能更加优越于普通闸阀，大大增加了阀门的使用寿命。
注：
1、客户如对产品有特殊要求，须在订货合同中提供以下说明：
a．结构长度；
b．连接形式；
c．公称直径；
d．产品使用介质及温度、压力范围；
e．试验、检验标准及其他要求。
2、本公司可根据客户特定要求配置各类驱动装置。
深圳前港国际贸易有限公司提醒您：如果您对进口阀门的说明有不明白的地方， 请联系我公司相关部门，我们将竭诚为您服务！
