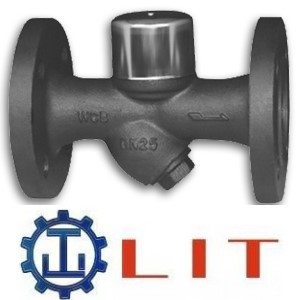

进口热动力圆盘式法兰蒸汽疏水阀

进口热动力圆盘式蒸汽疏水阀,根据伯努力热动力原理,利用蒸汽和凝结水的热动力学不同的特性,引起动能和势能动静压变化,使动作件阀片上下压差变化,启动阀片开启和关闭,从而达到阻汽排水目的。热动力圆盘蒸汽疏水阀内有一个阀片,既是敏感件又是动作执行件。当装置启动时,管道出现冷却凝结水,凝结水靠工作压力推开阀片,迅速排放。当凝结水排放完毕,蒸汽进入疏水阀内,蒸汽的体积迅速扩大,蒸汽比凝结水的流速大,使阀片上下产生压差,阀片在蒸汽流速的吸力下迅速关闭。当阀片关闭时,阀片受到两面压力,阀片下面的受力面积小于上面的受力面积,因疏水阀汽室里面的压力来源于蒸汽压力,所以阀片上面受力大于下面,阀片紧紧关闭。当疏水阀汽室里面的蒸汽降温成凝结水,汽室里面的压力消失。凝结水靠工作压力推开阀片,凝结水又继续排放,循环工作,间断排水。

  • 型号:进口热动力圆盘式法兰蒸汽疏水阀
  • 类别:进口热动力疏水阀
  • 价格:0
  • 产地:GER
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 提供全套解决方案
  • 销售: 0755-29172950 (销售1部)
  • 厂址:深圳市南山区南头街道深南大道与前海路交汇处海岸卡夫诺西座2601室

详细介绍

分享到:

品牌:德国力特LIT

进口热动力圆盘式蒸汽疏水阀,根据伯努力热动力原理,利用蒸汽和凝结水的热动力学不同的特性,引起动能和势能动静压变化,使动作件阀片上下压差变化,启动阀片开启和关闭,从而达到阻汽排水目的。热动力圆盘蒸汽疏水阀内有一个阀片,既是敏感件又是动作执行件。当装置启动时,管道出现冷却凝结水,凝结水靠工作压力推开阀片,迅速排放。当凝结水排放完毕,蒸汽进入疏水阀内,蒸汽的体积迅速扩大,蒸汽比凝结水的流速大,使阀片上下产生压差,阀片在蒸汽流速的吸力下迅速关闭。当阀片关闭时,阀片受到两面压力,阀片下面的受力面积小于上面的受力面积,因疏水阀汽室里面的压力来源于蒸汽压力,所以阀片上面受力大于下面,阀片紧紧关闭。当疏水阀汽室里面的蒸汽降温成凝结水,汽室里面的压力消失。凝结水靠工作压力推开阀片,凝结水又继续排放,循环工作,间断排水。

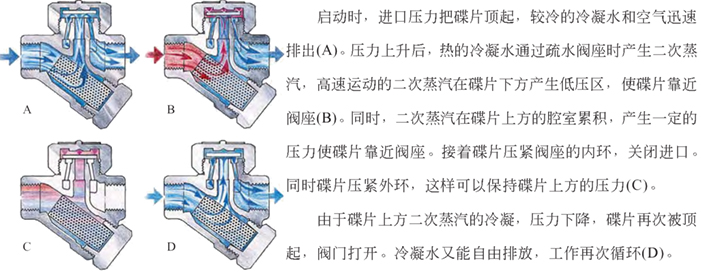

热动力圆盘式蒸汽疏水阀原理图:

进口热动力圆盘式法兰蒸汽疏水阀参数:

公称通径:DN15-DN150
公称压力:1.0Mpa-4.0Mpa
适用温度:-20℃≤T425
适用介质:水、蒸汽、油品
阀体材质:铸铁、铸钢、碳钢、不锈钢
连接方式:法兰连接

进口热动力圆盘式法兰蒸汽疏水阀特性:

①带蒸汽或空气保温装置,不受环境湿度影响,减少动作频率,延长寿命;
②备有过滤网和排污阀;
③该阀运作灵敏可靠,排水量大。

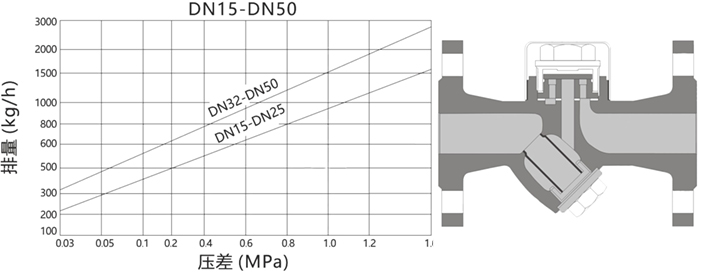

热动力圆盘式法兰蒸汽疏水阀曲线排量图:

a/图中曲线标注的编号(4812等)代表相应工作压差下的排量及阀座代号
b/压差是指疏水阀的入口端与出口端的压力差

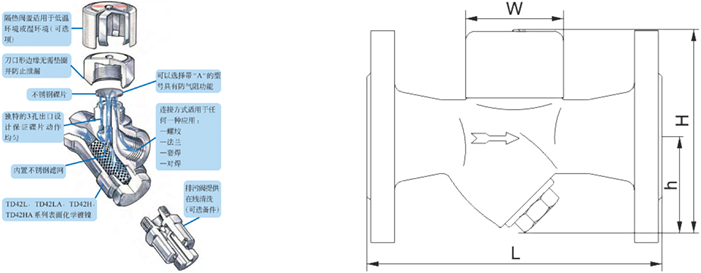

进口热动力圆盘式法兰蒸汽疏水阀尺寸:



主要连接外形和尺寸

单位:mm



DN

15

20

25

32

40

50

65

L

150

150

160

230

230

230

250

注:此外形尺寸为1.6Mpa压力疏水阀,如需更高压力尺寸图纸,敬请来电来函咨询。
进口疏水阀根据原理作用的不同,可分为以下三种类型:机械型、依靠蒸汽疏水阀内凝结水液位高度的变化而动作;热静力型、依靠液体温度的变化而动作;热动力型、依靠液体的热动力学性质的变化而动作,一个蒸汽疏水阀的排水能力不能满足要求时,可并联安装几个蒸汽疏水阀。

注:

1、客户如对产品有特殊要求,须在订货合同中提供以下说明:

a.结构长度;

b.连接形式;

c.公称直径;

d.产品使用介质及温度、压力范围;

e.试验、检验标准及其他要求。

2、本公司可根据客户特定要求配置各类驱动装置。
