进口杠杆浮球式蒸汽疏水阀

进口杠杆浮球式疏水阀也叫杠杆式疏水器,杠杆式蒸汽疏水阀,杠杆式蒸汽疏水阀,杠杆式蒸汽疏水器,原理与自由浮球式基本相同,内部结构是浮球连接杠杆带动阀心,随凝结水的液位升降进行开关阀门的疏水阀。杠杆浮球式疏水阀利用双阀座增加凝结水排量,可达到体积小排量大,最大疏水量达100吨/小时,是大型加热设备最理想的疏水阀

  • 型号:进口杠杆浮球式蒸汽疏水阀
  • 类别:进口浮球式疏水阀
  • 价格:0
  • 产地:深圳市
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 提供全套解决方案
  • 销售: 0755-29172950 (销售1部)
  • 厂址:深圳市南山区南头街道深南大道与前海路交汇处海岸卡夫诺西座2601室

详细介绍

分享到:

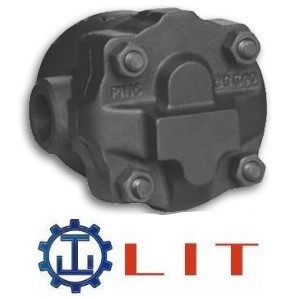

品牌:德国力特LIT

进口杠杆浮球式疏水阀也叫杠杆式疏水器,杠杆式蒸汽疏水阀,杠杆式蒸汽疏水阀,杠杆式蒸汽疏水器,原理与自由浮球式基本相同,内部结构是浮球连接杠杆带动阀心,随凝结水的液位升降进行开关阀门的疏水阀。杠杆浮球式疏水阀利用双阀座增加凝结水排量,可达到体积小排量大,最大疏水量达100/小时,是大型加热设备最理想的疏水阀

进口杠杆浮球式蒸汽疏水阀,该阀刚启动时,自动排空气装置迅速排除系统中不凝结气体。当蒸汽和热凝结水进入后,阀腔内温度随着升高,排空气装置自动关闭,浮球根据凝结水水位的变化而作升降,带动杠杆调节阀座孔的开度,连续排放凝结水。当凝结水停止进入时,浮球靠自重下降,驱使杠杆带动阀芯关闭排水阀座孔。用于蒸汽加热设备和凝结水回收系统及需要快速排除凝结水的工况,能自动、迅速、连续地排除凝结水,有效地阻止蒸汽泄漏,并获得最好的加热效果。

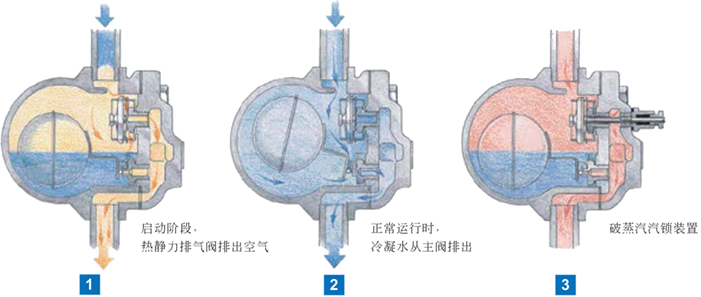

杠杆浮球式蒸汽疏水阀原理图:

①启动时,图一,热静力排空阀允许设备内的空气不经过主阀排出,否则空气无法逃逸(称为气阻);
②当凝结水到达疏水阀时,图2,浮球升高带动连杆打开主阀,热的冷凝水使排气阀关闭,仅从主阀排放。当蒸汽到达时,浮球下降关闭主阀。主阀低于水面,蒸汽无泄漏的可能。
③当用于虹吸管排放的滚筒或长排放管时,蒸汽气锁现象会导致凝结水无法到达疏水阀。这种情况应安装破蒸汽气锁装置(SLR),图3,以排除积聚在疏水阀和虹吸管内的蒸汽,使冷凝水能够持续排除。

进口杠杆浮球式蒸汽疏水阀参数:

公称通径:DN15-DN50
公称压力:1.0Mpa-2.5Mpa
适用温度:-20℃≤T425
适用介质:水、蒸汽、油品
阀体材质:铸钢、碳钢、不锈钢
连接方式:丝扣螺纹

进口杠杆浮球式蒸汽疏水阀特性:

①能连续排放饱和凝结水加热设备不会有水积聚,从而获得最高的热效率;
②蒸汽压力变化时不受影响浮球带动杠杆自动调节阀座孔的开度,工作连续,性能稳定;
③排空气性能好自动排空气装置能排除不凝结的冷热气体,无气锁现象,工作平稳无噪音;
④密封性能卓越,密封面采用球面结构,工作时无集中磨损,使用寿命长。

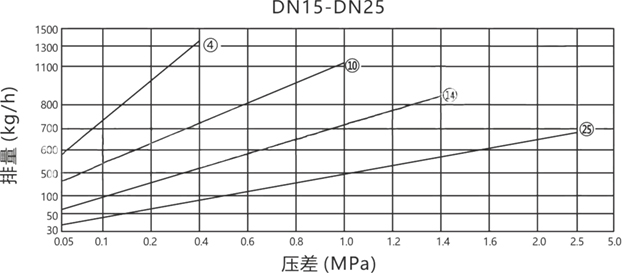

杠杆浮球式蒸汽疏水阀曲线排量图:



a/图中曲线标注的编号(4812等)代表相应工作压差下的排量及阀座代号
b/压差是指疏水阀的入口端与出口端的压力差

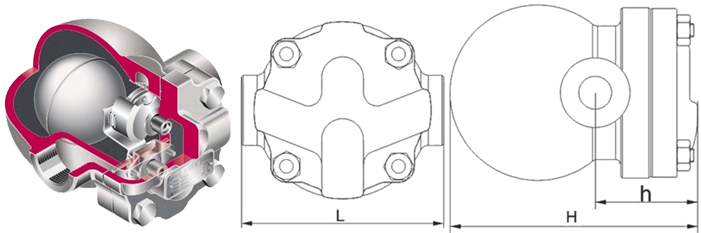

进口杠杆浮球式蒸汽疏水阀尺寸:





主要连接外形和尺寸

单位:mm



DN

15

20

25

32

40

50

L

121

121

145

270

270

270

注:此外形尺寸为1.6Mpa压力疏水阀,如需更高压力尺寸图纸,敬请来电来函咨询。
进口疏水阀根据原理作用的不同,可分为以下三种类型:机械型、依靠蒸汽疏水阀内凝结水液位高度的变化而动作;热静力型、依靠液体温度的变化而动作;热动力型、依靠液体的热动力学性质的变化而动作,一个蒸汽疏水阀的排水能力不能满足要求时,可并联安装几个蒸汽疏水阀。

注:

1、客户如对产品有特殊要求,须在订货合同中提供以下说明:

a.结构长度;

b.连接形式;

c.公称直径;

d.产品使用介质及温度、压力范围;

e.试验、检验标准及其他要求。

2、本公司可根据客户特定要求配置各类驱动装置。
