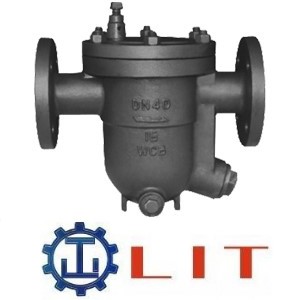

进口自由浮球式法兰蒸汽疏水阀

进口CS41H自由浮球式蒸汽疏水阀内部,没有杠杆或其它五金件连接,自由浮球完全凭借液体的浮力作用运动。是自动阀门尤其对压力低、排水量低和温度稳定性要求高,不宜带存凝结水的蒸汽设备更为适用,本产品根据进入阀体的冷凝水量的大小同步调节自由浮球和阀嘴之间的距离,浮球本身就像一个阀门一样来调节阀嘴开启的大小及关闭。作为自由浮球本身一个高精度研磨的空心球体就是阀门,整个浮球表面就可以作为阀门密封面来使用。由于浮球是靠疏水阀阀体里面液体的浮力作用来运动而且蒸汽疏水阀里面冷凝水的液位总是高于阀嘴,所以阀嘴总是处于一个液封的状态,可以保证没有蒸汽泄漏。正是由于这种结构,浮球的阀座更稳定,更好的提升密封性保护。3点式支座,含有能完全关闭阀嘴的2个导向点,这两个导向点加上阀嘴变成浮球的3点式支座。带有这种3点支座结构的疏水阀,可以确保在冷凝水量极小的时候没有液封的状态下仍能确保没有蒸汽(或者空气或者气体)泄漏。

  • 型号:进口自由浮球式法兰蒸汽疏水阀
  • 类别:进口浮球式疏水阀
  • 价格:0
  • 产地:深圳市
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 提供全套解决方案
  • 销售: 0755-29172950 (销售1部)
  • 厂址:深圳市南山区南头街道深南大道与前海路交汇处海岸卡夫诺西座2601室

详细介绍

分享到:

品牌:德国力特LIT

进口CS41H自由浮球式蒸汽疏水阀内部,没有杠杆或其它五金件连接,自由浮球完全凭借液体的浮力作用运动。是自动阀门尤其对压力低、排水量低和温度稳定性要求高,不宜带存凝结水的蒸汽设备更为适用,本产品根据进入阀体的冷凝水量的大小同步调节自由浮球和阀嘴之间的距离,浮球本身就像一个阀门一样来调节阀嘴开启的大小及关闭。作为自由浮球本身一个高精度研磨的空心球体就是阀门,整个浮球表面就可以作为阀门密封面来使用。由于浮球是靠疏水阀阀体里面液体的浮力作用来运动而且蒸汽疏水阀里面冷凝水的液位总是高于阀嘴,所以阀嘴总是处于一个液封的状态,可以保证没有蒸汽泄漏。正是由于这种结构,浮球的阀座更稳定,更好的提升密封性保护。3点式支座,含有能完全关闭阀嘴的2个导向点,这两个导向点加上阀嘴变成浮球的3点式支座。带有这种3点支座结构的疏水阀,可以确保在冷凝水量极小的时候没有液封的状态下仍能确保没有蒸汽(或者空气或者气体)泄漏。
进口疏水阀作用:当蒸汽冷凝时释放蒸发焓形成冷凝水,冷凝水中只含有饱和水焓,为了确保系统的最大传热效率,冷凝水必须从系统中排除。蒸汽中所携带的空气和其它不凝性气体在蒸汽和换热面上形成热阻层同样也必须从系统中排除。疏水阀的基本作用是将蒸汽系统中的凝结水、空气和二氧化碳气体尽快排出;同时最大限度地自动防止蒸汽的泄漏。

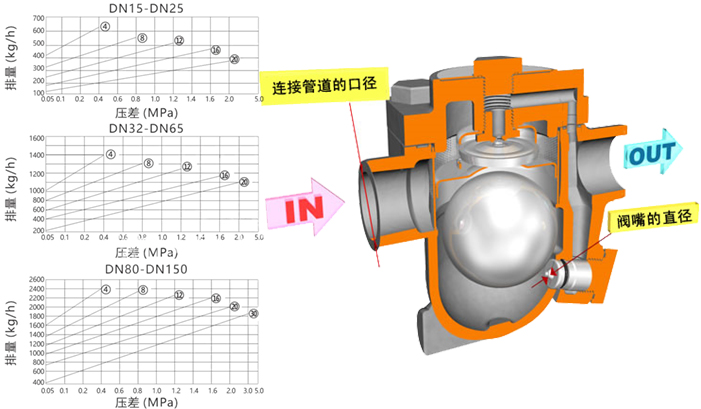

自由浮球式法兰蒸汽疏水阀原理图:

进口自由浮球式法兰蒸汽疏水阀参数:

公称通径:DN15-DN150
公称压力:1.0Mpa-10Mpa
适用温度:-20℃≤T425
适用介质:水、蒸汽、油品
阀体材质:铸钢、碳钢、不锈钢
连接方式:法兰连接

进口自由浮球式法兰蒸汽疏水阀特性:

①连续排放饱和凝结水加热设备不会有水积聚,从而获得最高的热效率;
②蒸汽压力变化时不受影响,浮球能自动调节阀座孔的开度,工作连续,性能稳定;
③排空气性能好,有自动或手动排空气装置,无气锁现象,工作平稳无噪音。
自由浮球式法兰蒸汽疏水阀曲线排量图:

a/图中曲线标注的编号(4812等)代表相应工作压差下的排量及阀座代号
b/压差是指疏水阀的入口端与出口端的压力差

进口自由浮球式法兰蒸汽疏水阀尺寸:





主要连接外形和尺寸

单位:mm



DN

15

20

25

32

40

50

65

80

100

125

150

L

195

195

215/270

270

280

290/410

410

430

430

480

480

注:此外形尺寸为1.6Mpa压力疏水阀,如需更高压力尺寸图纸,敬请来电来函咨询。
进口疏水阀根据原理作用的不同,可分为以下三种类型:机械型、依靠蒸汽疏水阀内凝结水液位高度的变化而动作;热静力型、依靠液体温度的变化而动作;热动力型、依靠液体的热动力学性质的变化而动作,一个蒸汽疏水阀的排水能力不能满足要求时,可并联安装几个蒸汽疏水阀。

注:阀体材质:铸钢(铸钢(cast steel)是铸造合金的一种,以铁、碳为主要元素,含碳量在0-2%之间。是在凝固过程中不经历共晶转变的用于生产铸件的铁基合金的总称。铸钢分为铸造碳钢、铸造低合金钢和铸造特种钢3类。铸钢的优点是有更大的设计灵活性、冶金制造最强的灵活性和可变性、提高整体结构强度和大范围的重量变化)

阀体材质:不锈钢(不锈钢(Stainless Steel)是不锈耐酸钢的简称,耐空气、蒸汽、水等弱腐蚀介质或具有不锈性的钢种称为不锈钢;而将耐化学腐蚀介质(酸、碱、盐等化学浸蚀)腐蚀的钢种称为耐酸钢。同时他还分为:马氏体钢、铁素体钢、奥氏体钢、奥氏体-铁素体(双相)不锈钢及沉淀硬化不锈钢等。另外,可按成分分为:铬不锈钢、铬镍不锈钢和铬锰氮不锈钢等。还有用于压力容器用的专用不锈钢《GB24511_2009_承压设备用不锈钢钢板及钢带》。)

阀体材质:碳钢(碳钢是含碳量在0.0218%~2.11%的铁碳合金。也叫碳素钢。一般还含有少量的硅、锰、硫、磷。一般碳钢中含碳量较高则硬度越大,强度也越高,但塑性较低。)

注:

1、客户如对产品有特殊要求,须在订货合同中提供以下说明:

a.结构长度;

b.连接形式;

c.公称直径;

d.产品使用介质及温度、压力范围;

e.试验、检验标准及其他要求。

2、本公司可根据客户特定要求配置各类驱动装置。
