进口高灵敏度蒸汽减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。
进口高灵敏度蒸汽减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。

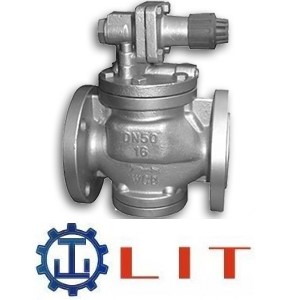

品牌:德国力特LIT
进口高灵敏度蒸汽减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。
本产品在普通减压阀基础上做了以下改进,加大了活塞面积,改变了节流结构,改变了密封形式,改进了导阀结构和调节弹簧形式,从而从以下几方面提高了产品的性能,提高了对出口压力变化的传感效能,提高了灵敏度,大大降低了因上游压力变化,流量变化等因素引起的压力偏差。
进口高灵敏度蒸汽减压阀参数: |
公称通径:DN15-DN80
公称压力:1.0Mpa-2.5Mpa
适用温度:-20℃≤T≤425 ℃
适用介质:水、蒸汽、油品
阀体材质:铸铁、铸钢、碳钢、不锈钢
连接方式:法兰连接
执行标准:JB79;GB9113;ANSI B16.5
流量系数:
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
Cv |
1 |
2.5 |
4 |
6.5 |
9 |
16 |
25 |
36 |
进口高灵敏度蒸汽减压阀特性: |
高灵敏度蒸汽减压阀在普通减压阀基础上做了以下改进,加大了活塞面积,改变了节流结构,改变了密封形式,改进了导阀结构和调节弹簧形式,从而从以下几方面提高了产品的性能:
①提高了对出口压力变化的传感效能,提高了灵敏度,大大降低了因上游压力变化,流量变化等因素引起的压力偏差。
②改善了流线分布,降低了噪声。
③改进了密封面结构,延长了密封面寿命。

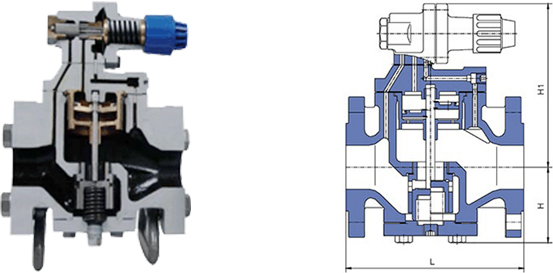

进口高灵敏度蒸汽减压阀尺寸: |
主要连接外形和尺寸 |
单位:mm |
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
L |
140 |
140 |
150 |
180 |
180 |
200 |
230 |
260 |
注:此外形尺寸为1.6Mpa压力减压阀,如需更高压力尺寸图纸,敬请来电来函咨询。
进口高灵敏度蒸汽减压阀技术要求:对于软密封减压阀,在规定时间内不得有渗漏,对于金属密封的减压阀,渗漏量应不大于最大流量的0.5%;出口流量变化时,直接作用的出口压力偏差值不大于20%,先导式不大于10%;进口压力变化时,直接作用式的出口压力偏差值不大于10%,先导式不大于5%;通常减压阀的阀后压力P2与阀前压力P1之差必须≥0.2Mpa。
直接作用减压阀:利用出口压力变化,直接控制阀瓣运动的减压阀。
先导式减压阀:由主阀和导阀组成,出口压力的变化通过放大来控制主阀动作的减压阀。
薄膜式减压阀:采用膜片作为敏感原件来带动阀瓣运动的减压阀。
活塞式减压阀:采用活塞作为敏感原件来带动阀瓣运动的减压阀。
注:
1、客户如对产品有特殊要求,须在订货合同中提供以下说明:
a.结构长度;
b.连接形式;
c.公称直径;
d.产品使用介质及温度、压力范围;
e.试验、检验标准及其他要求。
2、本公司可根据客户特定要求配置各类驱动装置。
