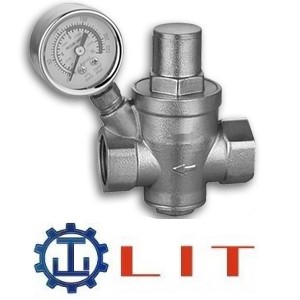

进口支管减压阀

进口YZ11X支管减压阀属于直接作用式活塞减压阀,适用于高层建筑公寓楼和住宅区的支线管路以及公寓、住宅的入户支管使用。主要由膜片、磴形阀瓣、调节弹簧等零件组成。利用膜片传感下游压力变化驱动阀瓣,改变和控制阀门开度实现减压稳压功能。由调定调节弹簧压力设定出口压力值。支管减压阀主要用于各种建筑给水系统、消防系统、中央空调系统、采暖系统等。它用于支管减压,可供水压力分配更加均衡,避免部分供水点超压,优化高层建筑给水分区。

  • 型号:进口支管减压阀
  • 类别:进口水用减压阀
  • 价格:0
  • 产地:GER
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 提供全套解决方案
  • 销售: 0755-29172950 (销售1部)
  • 厂址:深圳市南山区南头街道深南大道与前海路交汇处海岸卡夫诺西座2601室

详细介绍

分享到:

品牌:德国力特LIT

进口YZ11X支管减压阀属于直接作用式活塞减压阀,适用于高层建筑公寓楼和住宅区的支线管路以及公寓、住宅的入户支管使用。主要由膜片、磴形阀瓣、调节弹簧等零件组成。利用膜片传感下游压力变化驱动阀瓣,改变和控制阀门开度实现减压稳压功能。由调定调节弹簧压力设定出口压力值。支管减压阀主要用于各种建筑给水系统、消防系统、中央空调系统、采暖系统等。它用于支管减压,可供水压力分配更加均衡,避免部分供水点超压,优化高层建筑给水分区。
减压阀是通过调节,将进口压力减至某一需要的出口压力,并依靠介质本身的能量,使出口压力自动保持稳定的阀门。减压阀的作用原理是靠阀内流道对水流的局部阻力降低水压,水压降的范围由连接阀瓣的薄膜或活塞两侧的进出口水压自调节。管道上如一次减压不够可采取二次减压;减压系统通常需采取一备一用,防止因现用减压阀故障而破坏系统或下游设备。

进口支管减压阀参数:

公称通径:DN15-DN50
公称压力:1.0Mpa-1.6Mpa
适用温度:-0℃≤T80
适用介质:水、气、油
阀体材质:黄铜
连接方式:丝扣螺纹
出口压力调节范围:当进口压力为1.0MPa时,出口压力为0.15MPa-0.45MPa;当进口压力小于1.0MPa时,出口压力相应降低
流量系数表:

DN

15

20

25

32

40

50

Cv

1

2

3

5

8

14



进口支管减压阀特性:

1.采用直接作用隔膜式结构,内部结构非常简单,无卡阻,性能可靠,经久耐用。

2.耐脏防水垢,不需过滤器,不需旁通管,配管极其简单,能节省大量空间和配管成本。

3.出口压力精密可调,在一般场合下,可以认为出口压力不受进口压力的影响(出口压力的变化量是△P18%)

4.极佳的水力特性,压力损失小,减压比可达成101以上。

5.可满足多种减压要求,特别适用于支管减压系统。

进口支管减压阀尺寸:



主要连接外形和尺寸

单位:mm



DN

15

20

25

32

40

50

L

72

72

78

85

100

110

注:此外形尺寸为1.6Mpa压力减压阀,如需更高压力尺寸图纸,敬请来电来函咨询。
进口支管减压阀技术要求:对于软密封减压阀,在规定时间内不得有渗漏,对于金属密封的减压阀,渗漏量应不大于最大流量的0.5%;出口流量变化时,直接作用的出口压力偏差值不大于20%,先导式不大于10%;进口压力变化时,直接作用式的出口压力偏差值不大于10%,先导式不大于5%;通常减压阀的阀后压力P2与阀前压力P1之差必须≥0.2Mpa

直接作用减压阀:利用出口压力变化,直接控制阀瓣运动的减压阀。
先导式减压阀:由主阀和导阀组成,出口压力的变化通过放大来控制主阀动作的减压阀。
薄膜式减压阀:采用膜片作为敏感原件来带动阀瓣运动的减压阀。
活塞式减压阀:采用活塞作为敏感原件来带动阀瓣运动的减压阀。

注:

1、客户如对产品有特殊要求,须在订货合同中提供以下说明:

a.结构长度;

b.连接形式;

c.公称直径;

d.产品使用介质及温度、压力范围;

e.试验、检验标准及其他要求。

2、本公司可根据客户特定要求配置各类驱动装置。

深圳前港国际贸易有限公司提醒您:如果您对进口阀门的说明有不明白的地方, 请联系我公司相关部门,我们将竭诚为您服务!
